Première mise en service
B : Configuration pour le réglage « Mitigeur »
● Validez le réglage « Mitigeur » en appuyant brièvement sur le
variateur.
Le réglage du paramètre [HC Assignment] est affiché.
● Réglez le paramètre [HC Assignment] à l'aide du variateur.
Ce paramètre doit être identique à l'adresse système du
module mélangeur qui est affecté au régulateur d'ambiance
RoCon U1.
● Confirmez le choix en appuyant légèrement sur le variateur.
Le réglage du paramètre [Terminaladress] est affiché.
● Réglez le paramètre [Terminaladress] à l'aide du variateur.
Ce paramètre définit l'adresse du bus de données du
régulateur d'ambiance RoCon U1 dans le circuit de
chauffage sélectionné.
● Confirmez le choix en appuyant légèrement sur le variateur.
Le réglage du paramètre [Boiler Assignment] est affiché.
● Réglez le paramètre [Boiler Assignment] à l'aide du variateur.
Ce paramètre définit l'appartenance du régulateur
d'ambiance RoCon U1 à un générateur de chaleur dans le
système de régulation RoCon.
L'écran standard s'affiche (voir fig. 4-3).
L'adresse système du module mélangeur sera / est
réglée à l'aide de l'interrupteur d'adressage du vanne
de mélange (voir fig. 4-1).
Il faut veiller à ce que le réglage de paramètre [Termi-
naladress] ne soit pas attribué en double.
1
Affichage de la date
2
Affichage de l'état :
Fonction chape active
3
Affichage de l'état :
Démarrage de session
Spécialiste
4
Affichage de l'heure

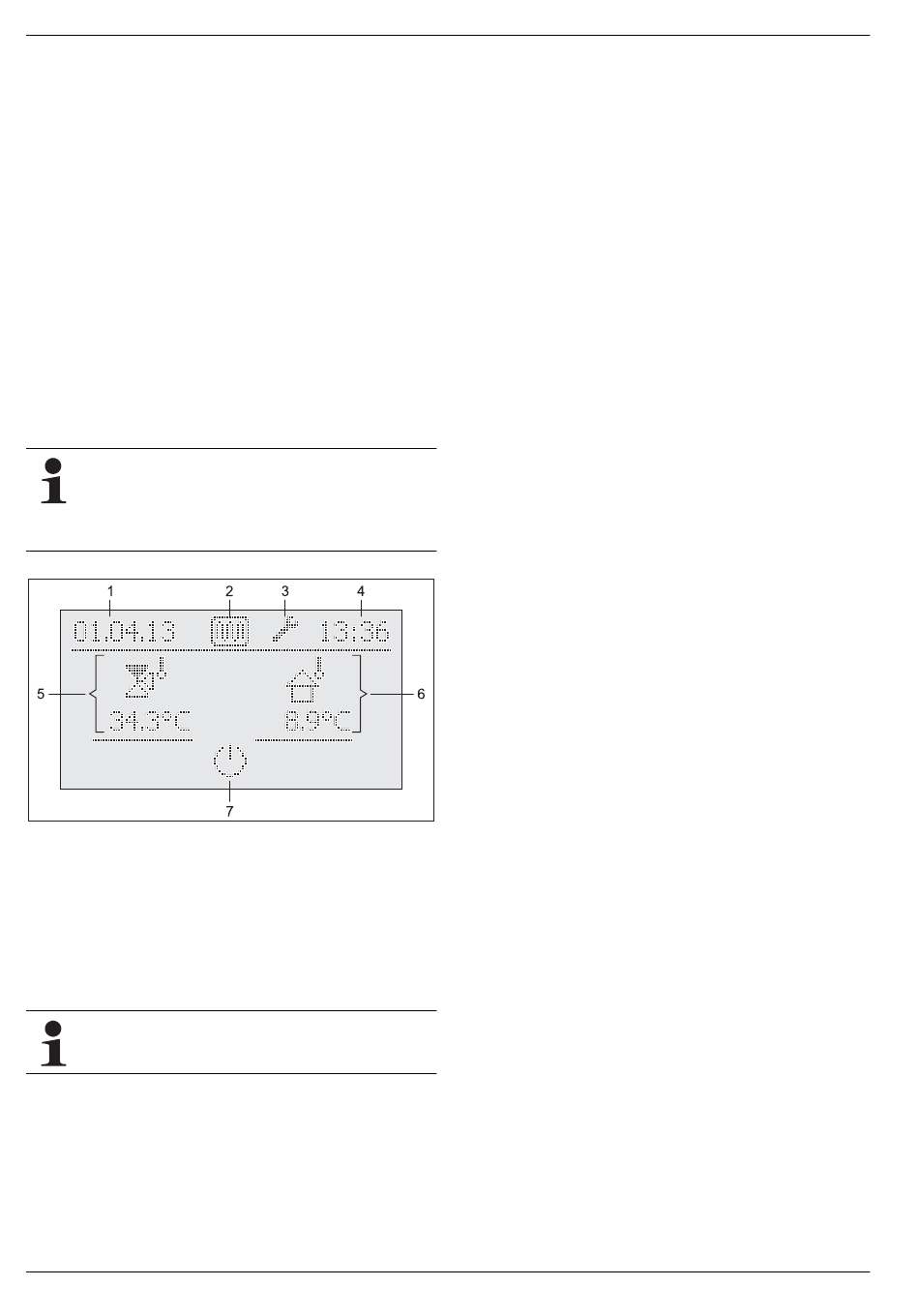

Figure 4-4
Affichage standard RoCon U1 - « Mitigeur » avec exemples
d'affichages d'état
Dans le paramètre « Mitigeur », la sonde d'ambiance
RoCon U1 est désactivée.
26
5
Température de départ
actuelle du circuit du
mélangeur
6
Température extérieure
actuelle
7
Mode de fonctionnement
réglé du circuit de chauffage
affecté
