Commande

3.1
Généralités
DANGER: RISQUE D'ÉLECTROCUTION
Par le contact de l'eau avec des composants électriques,
une électrocution peut se produire et entraîner des bles-
sures et des brûlures mortelles.
▪ Protéger les affichages et les touches de la régulation
contre l'action de l'humidité.
▪ Pour le nettoyage de la régulation, utiliser un chiffon en
coton sec. L'utilisation de produits de nettoyage agres-
sifs et d'autres liquides peut entraîner un endommage-
ment de l'appareil ou une électrocution.
INFORMATIONS
La HPSU compact atteint la meilleure efficience énergé-
tique à une température de retour et ECS la plus faible
possible.
Lors d'une mise en marche d'un générateur de chaleur ex-
terne, tel que le backup-heater optionnel, à une tempéra-
ture de consigne de départ supérieure à 50 °C, le rende-
ment (COP) de la HPSU compact risque de se détériorer.
3.2
Éléments d'affichage et de
commande

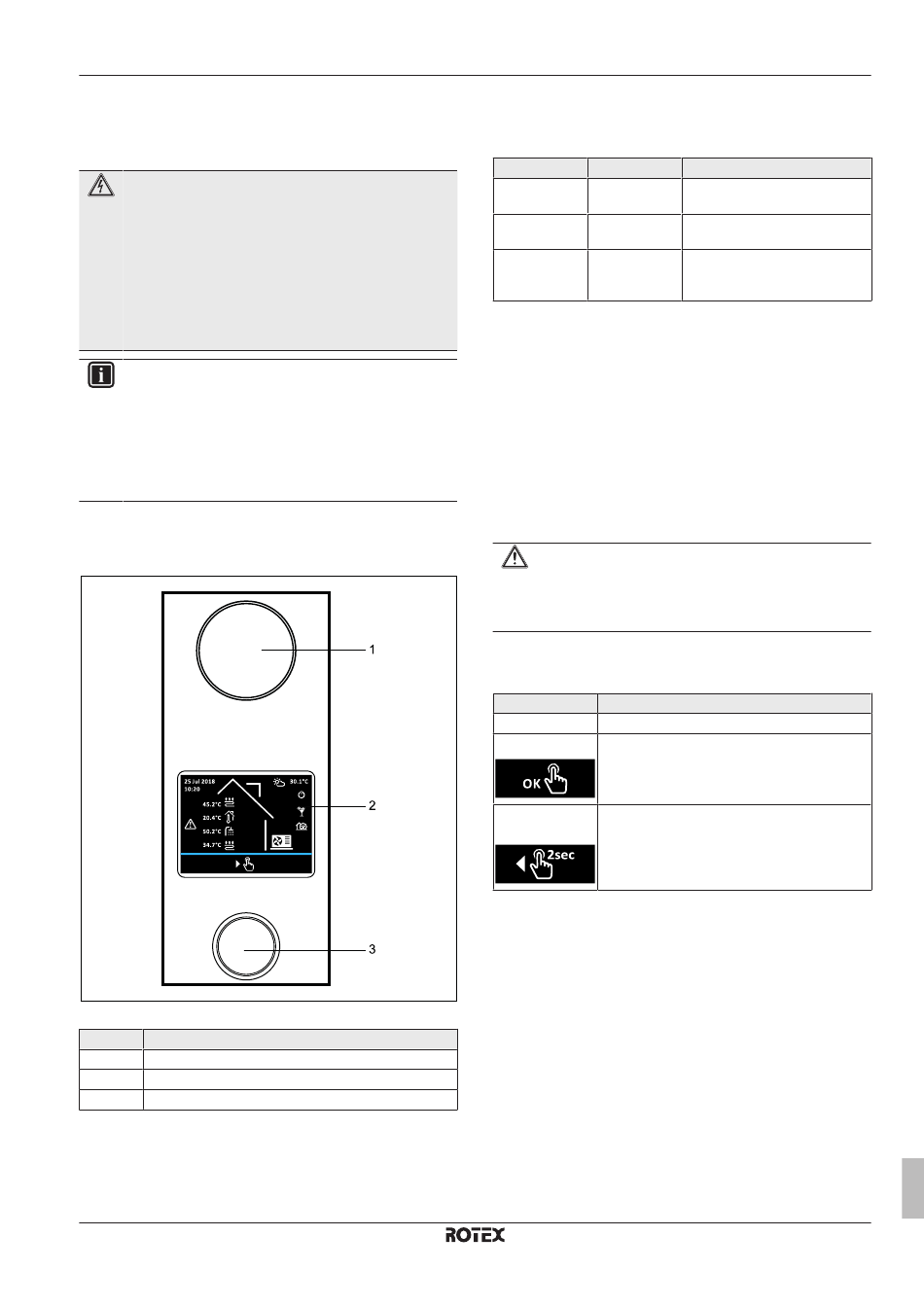

Fig. 3-1
RoCon+ HPÉléments d'affichage et de commande
Pos.
Désignation
1
Indicateur d'état
2

Affichage

3

Bouton rotatif

Tab. 3-1
RoCon+ HPÉléments d'affichage et de commande
ROTEX RoCon+ HP
ROTEX Régulation RoCon+ HP
008.1444633_01 – 09/2018 – FR
3.2.1
Indicateur d'état
Les LED de l'indicateur d'état s'allument ou clignotent, signalant ain-
si le mode de l'appareil.
LED
Mode
Clignotement
Standby
bleu
Clignotement
Fonctionnement L'appareil est en cours de fonc-
bleu
Clignotement
Erreur
rouge
Tab. 3-2
Indicateur d'état
3.2.2
Affichage
En mode normal, l'affichage est désactivé (complètement sombre).
L'activité de l'installation est signalée par l'affichage d'état. Un ac-
tionnement quelconque du bouton rotatif (rotation, pression ou pres-
sion longue) active l'affichage avec l'écran de démarrage.
Si l'écran de démarrage est actif et en l'absence de toute saisie utili-
sateur pendant 60 secondes, l'affichage se désactive. En cas d'au-
cune saisie utilisateur à un endroit quelconque du menu pendant
120 secondes, un retour à l'écran de démarrage a lieu.
3.2.3
Bouton rotatif
ATTENTION
Ne jamais actionner les éléments de commande de la ré-
gulation avec un objet dur et pointu. Cela peut entraîner
des dommages et des dysfonctionnements de la régula-
tion.
Le bouton rotatif permet de naviguer aux niveaux respectifs, de sé-
lectionner et de modifier la valeur de réglage, ainsi que d'adopter
cette modification avec un bref actionnement de touche.
Action
Résultat
Rotation
Sélectionner un menu, réaliser un réglage
Appuyer
Confirmer la sélection, adopter le réglage, exé-
cuter la fonction.
Presser pendant
Quitter le menu
2 s
Tab. 3-3
Fonctionnement du bouton rotatif
3.2.4
Écran de démarrage
L'écran de démarrage fournit une vue d'ensemble de l'état de fonc-
tionnement actuel de l'installation. À partir de l'écran de démarrage,
un actionnement quelconque du bouton rotatif (rotation, pression ou
pression longue) fait passer au Menu principal.
3
Commande
Description
L'appareil n'est pas en cours de
fonctionnement.
tionnement.
Un dysfonctionnement est surve-
nue. Pour des informations sup-
plémentaires, voir
Chap.
8.
Manuel d'utilisation
7
