3.3.3 Test STB
ATTENTION !
Risque de brûlure par contact avec des surfaces
chaudes.
● Touchez le générateur de chaleur et les compo-
sants hydrauliques raccordés pendant le Test STB
et uniquement à l'aide de gants de protection
adaptés.
● Laissez refroidir suffisamment longtemps le
générateur de chaleur après le Test STB.
ATTENTION !
Risque de surchauffe pendant le Test STB. Le
générateur de chaleur et un circuit de chauffage direc-
tement raccordé au générateur de chaleur peuvent
être endommagés pendant le Test STB.
● Le Test STB doit seulement être réalisé par le
chauffagiste.
● Si le circuit de chauffage direct ne peut pas être
découplé hydrauliquement avant le Test STB (par
exemple chauffage au sol), celui-ci doit être
verrouillable manuellement des deux côtés.
● Pour éviter d'endommager le générateur de
chaleur, une ligne de dérivation doit être installée
avant l Test STB.
● Lors d'une résistance à la chaleur des matériaux
intégrés au circuit de chauffage direct en-dessous
de 105 °C, celui-ci doit être verrouillé avant la réali-
sation du Test STB et une ligne de dérivation doit
être ouverte.
1
générateur de chaleur
2
Circuit de chauffage directe-
ment raccordé
3
Fermez le robinet d'arrêt
(départ)

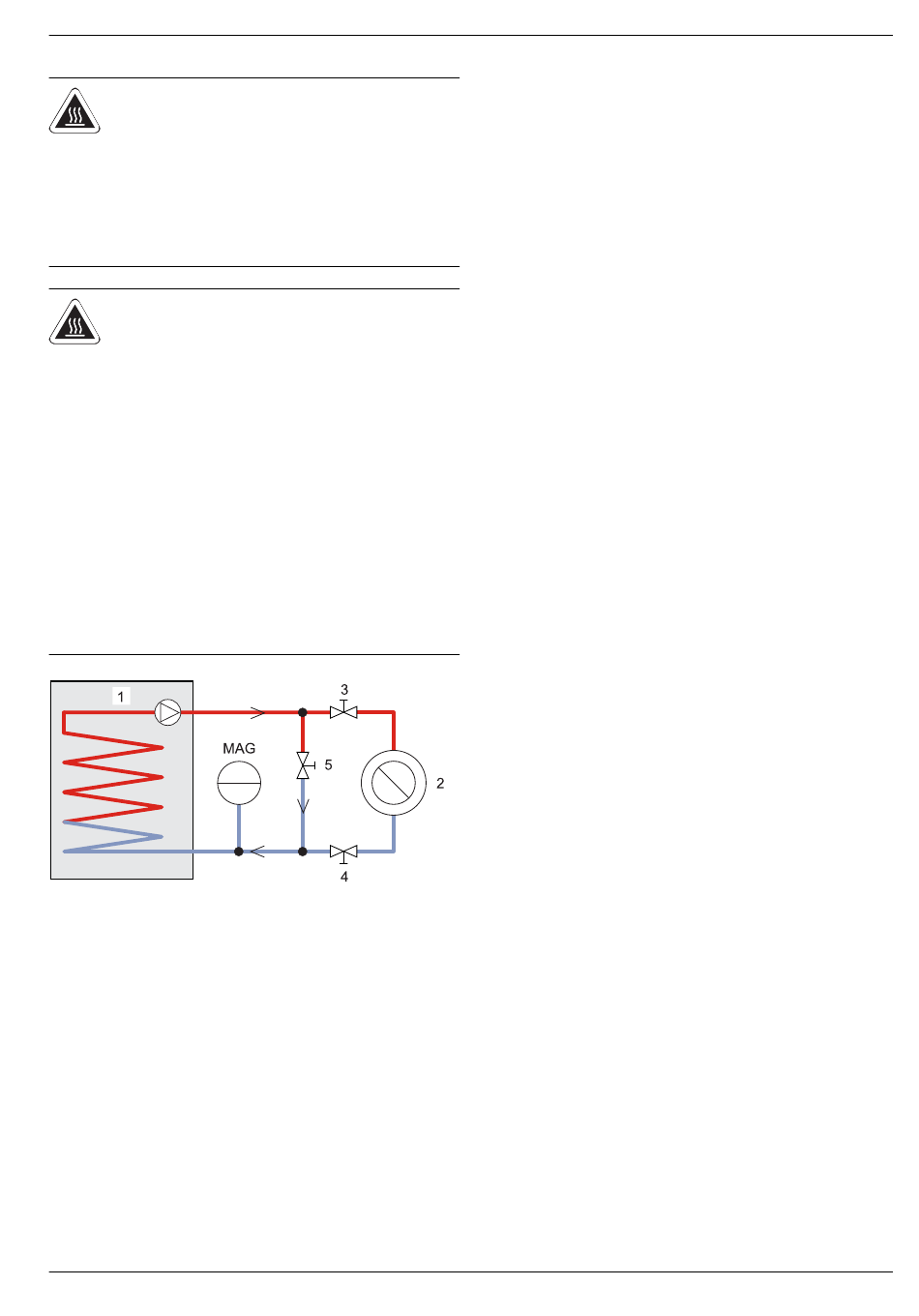

Figure 3-11 Circuit hydraulique pour le Test STB lors d'une installation
du circuit de chauffage ayant une résistance à la chaleur
dessous de 105 °C
La fonction STB arrête le brûleur à une température élevée non-
autorisée de la cuve et le verrouille contre tout redémarrage au-
tomatique.
Les températures limites sont définies de manière fixe dans le
système automatique d'allumage du générateur de chaleur cor-
respondant et ne sont pas modifiables.
Le Test STB peut être réalisé pour contrôler la fonction STB :
● Entrez le code spécialiste (voir partie 3.4.1).
Après la saisie, le niveau « Mise en service » s'affiche de
nouveau.
FA ROTEX RoCon BF - 04/2014
4
Fermez le robinet d'arrêt
(retour)
5
Ouvrez le robinet d'arrêt
(dérivation)
Vase d'expansion à membrane
MAG
● Appuyez sur la touche Échap pendant au moins 5 s.
Le menu « Mode spécial » s'affiche.
● Sélectionnez le programme « Test STB » à l'aide du
variateur.
● Lancez le programme en appuyant longuement sur le
variateur.
« Test STB » s'affiche à l'écran.
La limite de température maximale intégrée du généra-
teur de chaleur est traitée de manière permanente et le
générateur de chaleur reste en fonctionnement de
manière illimitée jusqu'au déclenchement de la limite de la
température de sécurité en charge pleine.
Tous les consommateurs de courant raccordés en
externe sont séparés côté eau par le générateur de cha-
leur (les mélangeurs existants sont raccordés). À l'excep-
tion de la pompe de la cuve, toutes les pompes du circuit
de chauffage et de charge du ballon sont hors service.
● Relâchez le variateur.
Le Test STB est terminé.
● Si le Test STB est réussi (arrêt de sécurité avec code d'erreur
E1) :
Après un refroidissement suffisant, le limiteur de température
de sécurité (STB) doit être verrouillé manuellement pour
retourner au mode chauffage normal. Voir chapitre 6.1.3 et
manuel d'installation et d'utilisation du générateur de chaleur
correspondant.
3
