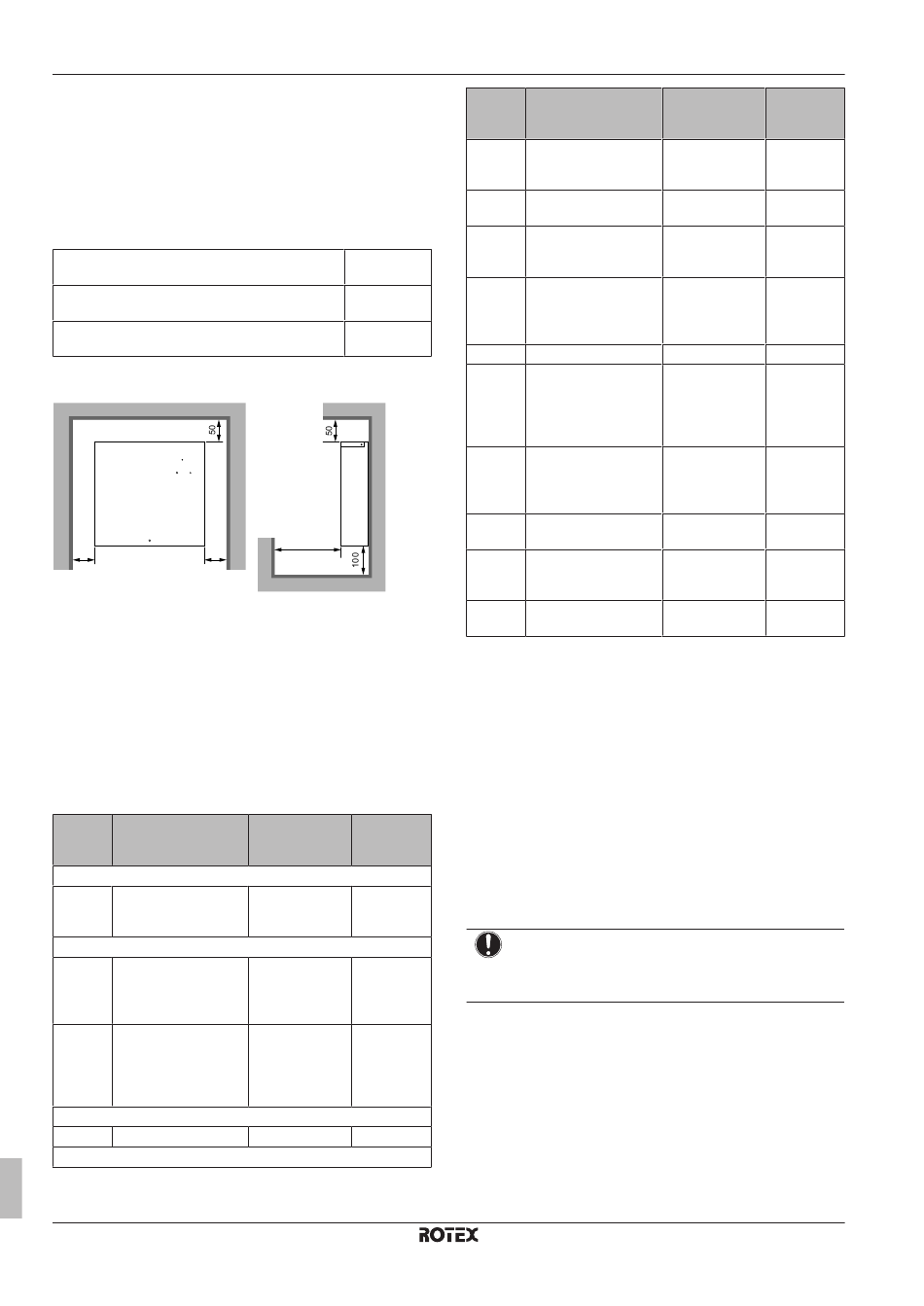

3 Préparation
3 Préparation
3.1 Préparation du lieu d'installation
3.1.1 Exigences pour le lieu d'installation du
boîtier de commande
▪ Respectez les mesures indiquées ci-dessous:
Distance maximale entre le boîtier de commande et
l'unité extérieure
Distance maximale entre le boîtier de commande et
le kit de chauffage d'appoint
Distance maximale entre le boîtier de commande et
le ballon d'eau chaude sanitaire
▪ Prenez les directives suivantes
d'espacement:
50 50
(mm)
▪ Le boîtier de commande est conçu pour être installé sur un mur, à
l'intérieur uniquement. Veillez à ce que la surface d'installation soit
un mur ininflammable, plat et vertical.
▪ Le boîtier de commande est conçu pour fonctionner dans une
plage de températures ambiantes de 5~35°C.
3.2 Préparation du câblage électrique
3.2.1 Vue d'ensemble des connexions
électriques pour les actionneurs externes
et internes
Élément Description
Alimentation électrique
1 Alimentation électrique
du boîtier de
commande
Câble d'interconnexion
2 Câble d'interconnexion
entre l'unité extérieure
et le boîtier de
commande
3 Câble d'interconnexion
pour le kit de vannes
EKMBHBP1 (entre
l'unité extérieure et le
boîtier de commande)
Interface utilisateur
4 Interface utilisateur
Équipement en option
Manuel d'installation
4
20 m
10 m
10 m
en compte en matière
600
Fils Courant de
fonctionnem
ent maximal
(a)
2+GND
(b)
2
(g)
3
(c)
2 100 mA
Élément Description
5 Alimentation électrique
à tarif préférentiel
(contact sans tension)
6 Thermistance du kit de
chauffage d'appoint
7 Protection thermique
du kit de chauffage
d'appoint
8 Raccordement du kit de
chauffage d'appoint (à
partir du boîtier de
commande)
9 Vanne 3 voies
10 Alimentation électrique
pour le booster ECS et
la protection thermique
(à partir du boîtier de
commande)
11 Alimentation électrique
pour le booster ECS
(vers le boîtier de
commande)
12 Thermistance du ballon
d'eau chaude sanitaire
13 Thermostat
d'ambiance/convecteur
de la pompe à chaleur
14 Kit de vannes
EKMBHBP1
(a) Section de câble de 2,5 mm².
(b) Section minimale du câble 0,75 mm²; longueur maximale:
20 m.
(c) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 500 m. Applicable pour les connexions
d'interface utilisateur simples et doubles.
(d) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 50 m. Un contact sans tension garantit la charge
minimale applicable de 15 V c.c., 10 mA.
(e) Section minimale du câble 0,75 mm²; longueur maximale:
10 m.
(f) La thermistance et le fil de raccordement (12 m) sont
fournis avec le ballon d'eau chaude sanitaire.
(g) Section de câble de 0,75 mm².
(h) La vanne et le fil de raccordement (12 m) sont fournis avec
le kit de vannes.
(i) Si le kit de vannes EKMBHBP1 fait partie du système, la
section de câble requise est de 0,75 mm². Si le kit de
vannes EKMBHBP1 ne fait PAS partie du système, la
section minimale de câble requise est de 0,75 mm² et la
longueur maximale de câble est de 10 m.
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur du
boîtier de commande.
Boîtier de commande monobloc basse température ROTEX HPSU
Fils Courant de
fonctionnem
ent maximal
(d)
2
(e)
2
(e)
2
(e)
2 (3V3)
3 (6V3, 6W1,
9W1)
(f)
3
(a)
4+GND
2+GND 13 A
(f)
2
(i)
3 ou 4 100 mA
(h)
3
RKCB07CAV3
4P416035-1 – 2015.08
