Sicherheitsvorschriften
1.2 Hinweise zur Erdung
Elektrogeräte müssen geerdet werden. Bei einem elektrischen
Kurzschluss reduziert die Erdung die Gefahr eines elektrischen
Schlages, da der Fehlerstrom über den Schutzleiter abgeführt
wird. Dieses Gerät ist mit einem Netzkabel versehen, das einen
separaten Schutzleiter und einen Schutzkontaktstecker besitzt. Der
Schutzkontaktstecker darf nur in eine entsprechend den geltenden
Vorschriften installierte Schutzkontaktsteckdose eingeführt werden.
GEFAHR — Bei falschem Anschluss des
Schutzkontaktsteckers besteht das Risiko eines
elektrischen Schlages. Bei Austausch oder Reparatur
von Netzkabel oder Netzstecker den gelbgrünen
Schutzleiter nicht an einem der Phasenkontakte
anklemmen. Die Ader mit der gelbgrünen Isolierung
ist der Schutzleiter. Sie muss mit dem Schutzkontakt
verbunden werden.
Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet
ist, oder diese Hinweise nicht vollständig verständlich sind, eine
Elektrofachkraft oder einen Wartungstechniker konsultieren. Den
mitgelieferten Stecker nicht verändern. Wenn der Stecker nicht in
die Steckdose passt, durch eine qualifizierte Elektrofachkraft den
richtigen Anschluss herstellen lassen.
Achtung – das Netzkabel dieses Geräts funktioniert
wie eine Not-Halt-/ Notabschalteinrichtung.
Das Netzkabel muss an eine gut zugängliche,
unversperrte Steckdose angeschlossen werden.
2.

Allgemeine Beschreibung

Dieses feine Lackierspritzsystem ist ausreichend vielfältig
zum Gebrauch bei feinen Tiefdrucklackier- sowie bei
luftlosen Hochdruckspritzarbeiten. Das System umfasst eine
Membranfarbpumpe und Luftkompressor, welche zur Lieferung
dieser Vielfältigkeit miteinander funktionieren.

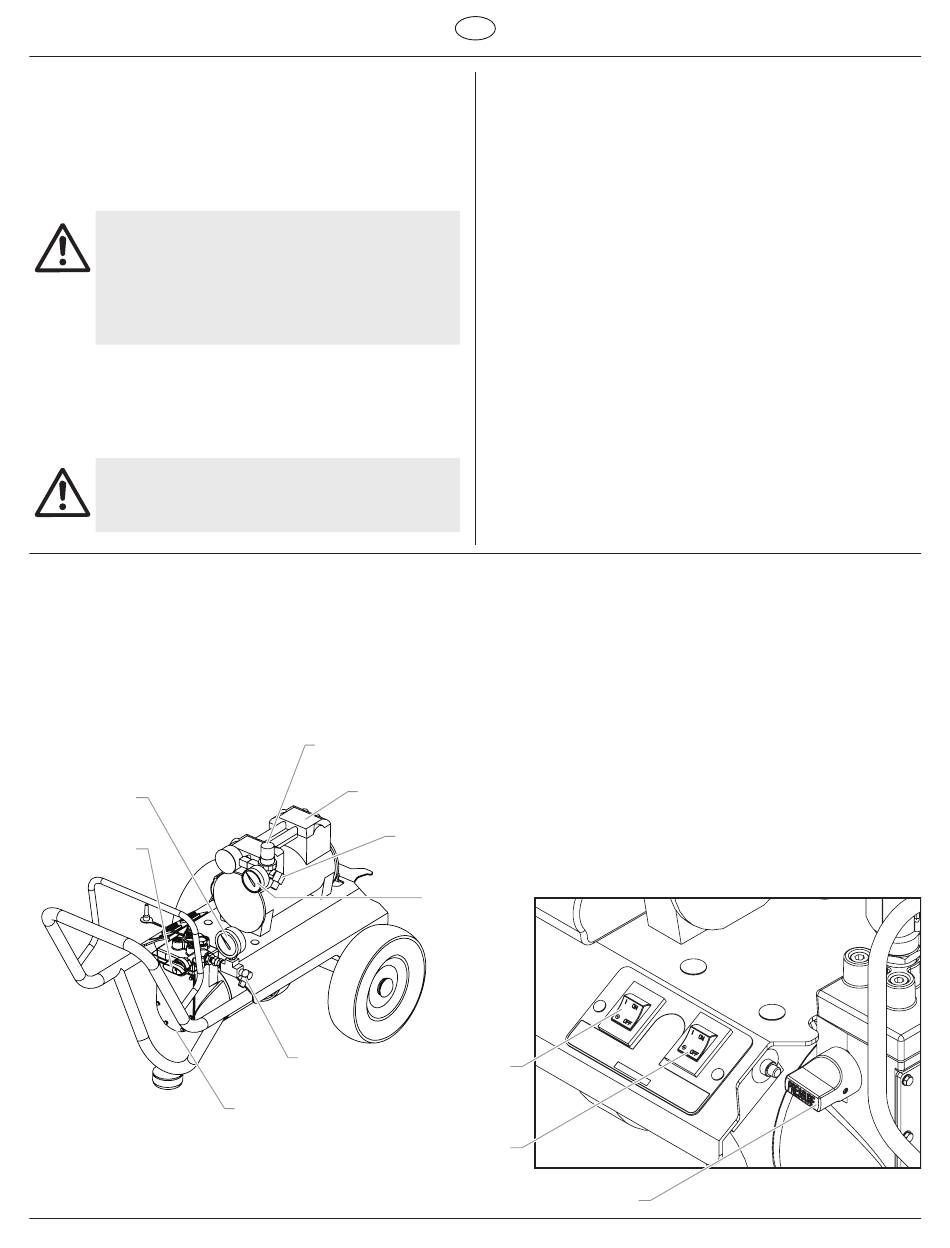

2.1

Systemdiagramm

1
2
3
4
5
7
8
D
1.3

Technische Angaben

Gewicht
Kapazität
Strombedarf
Stromverbrauch
Kurzschlußstrom (SCC) : 8 amp
Max. Spritzdruck
Max. Luftdruck
Abmessungen
Lärmpegel
Vibrationspegeln
Spritzpistole
Karrenhandgriff
1
2
1 Materiendruckanzeige
2 PRIME/SPRAY-Ventil
3 Luftdruckregler
4 Luftkompressor
5 Luftauslassanschluss
6 Luftdruckanzeige
7 Materienauslassanschluss
8 Membranpumpe
9 Kompressor ON/OFF-Schalter
10 Membranpumpen ON/OFF-Schalter
11 Druckreglerknopf
6
9
10
6
Allgemeine Beschreibung
: 40.6 kg (89.5 lbs.)
: Bis zu 1,69 Liter (0,45 Gallonen) pro Minute
: Minimal 10 amp-Kreis bei 230 Volt
Wechselspannung, Spannung 50 Hz, 1 PH
: 1000W
: Bis zu 193 bar (19 MPa, 2800 PSI)
: Bis zu 2.1 bar (0.21 MPa, 30 psi)
: 81.3 cm x 53.3 cm x 55.9 cm (32" Länge x
21" Breite x 22" Höhe)
: lunter 70 db(A)
:
unter 2,5m/s2
beim Betrieb 6,5m/s2
3
7
8
11
Finish 230 AC Compact
4
5
6
