1.1 humiSteam x-plus (UEX*)

Gamme d'humidifi cateurs isothermes à électrodes immergées dotés d'écran
à cristaux liquides pour la régulation et la distribution de vapeur.
Modèles disponibles (identifi ables par le code repris sur le produit):
•
UE001, UE003, UE005, UE008, UE009, UE010, UE015, UE018: capacité
de production de vapeur allant jusqu'à 18 kg/h (39,7 lb/h), raccords
hydrauliques sous la base de l'humidifi cateur;
•
UE025, UE035, UE045, UE065: capacité de production de vapeur allant de
25 à 65 kg/h (55,1 à 144,3 lb/h), raccords hydrauliques sur la partie latérale
de l'humidifi cateur;
•
UE090, UE130: capacité de production de vapeur allant de 90 à 130
kg/h (198,4 à 286,6 kg/h), raccords hydrauliques sur la partie latérale de
l'humidifi cateur.

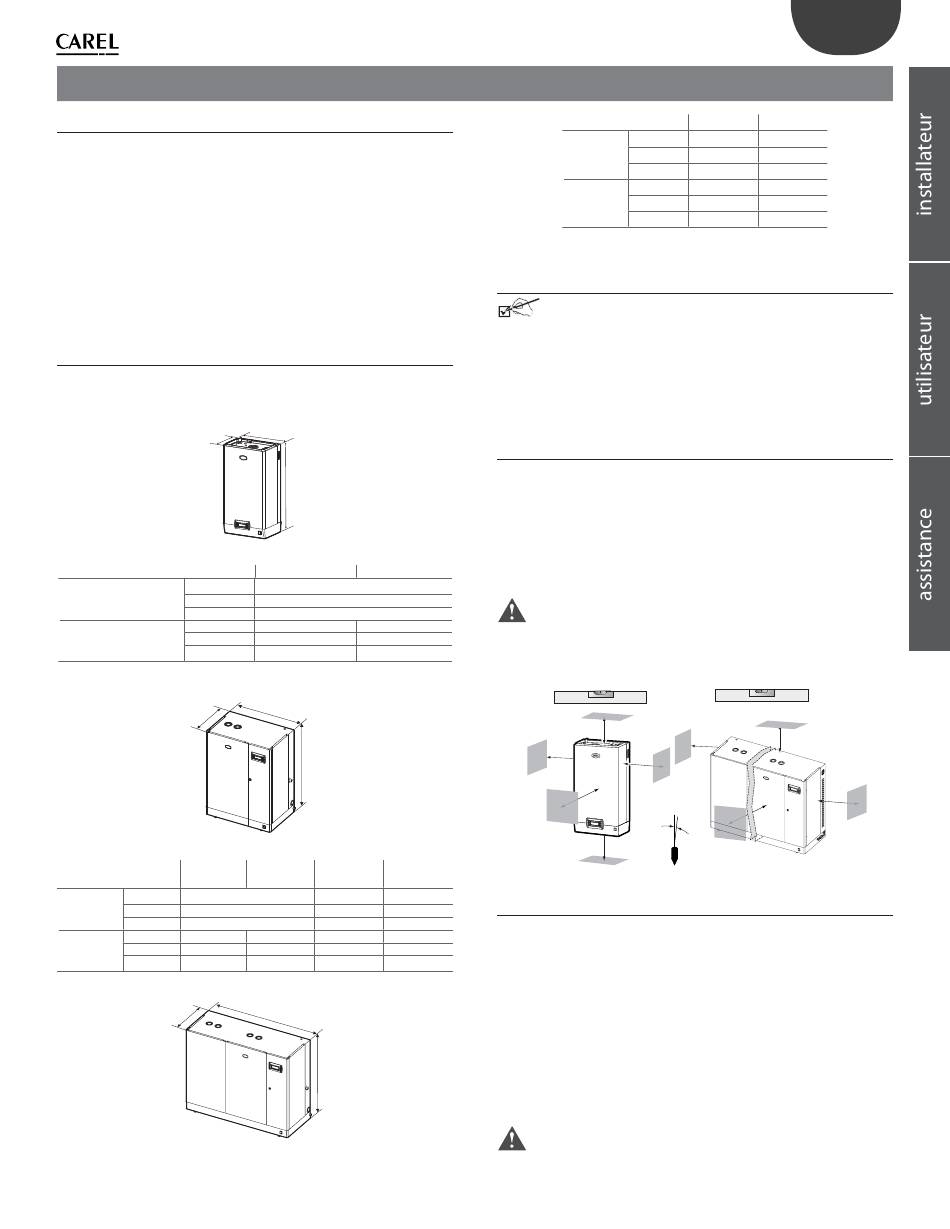

1.2 Dimensions et poids

Toutes les dimensions sont fournies en millimètres et les dimensions en
pouces sont entre parenthèses.
Modèles de UE025 à UE065
B
dimensions mm (po) A
B
C
poids kg (lb) emballé
vide
installé*
Modèles de UE025 à UE065
B
UE001 à
UE008
dimensions A 365 (14.4)
mm (po)
B 275 (10.8)
C 712 (28.0)
poids emballé 16 (35.3)
vide 13.5 (29.8)
kg (lb)
installé* 19 (41.9)
Modèles de UE090 à UE0130
B

1. INTRODUCTION ET MONTAGE

A
C
Fig. 1.a
UE001 à UE008 UE009 à UE018
365 (14.4)
275 (10.8)
712 (28.0)
16 (35.3) 20 (44.0)
13.5 (29.8) 17 (37.5)
19 (41.9) 27 (59.5)
A
C
Fig. 1.b
UE009 à UE025 à UE045** à
UE018 UE045 UE065
545 (21.5) 635 (25.0)
375 (14.8) 465 (18.3)
815 (32.0) 890 (35.0)
20 (44.0) 39 (86.0) 51 (112.4)
17 (37.5) 34 (74.9) 44 (97.0)
27 (59.5) 60.5 (133.4) 94 (207.2)
A
C
Fig. 1.c
dimensions A
mm (po)
B
C
poids kg emballé
(lb)
vide
installé*
*: dans des conditions de fonctionnement
**: modèle à 230 Vac

1.3 Ouverture de l'emballage

 contrôler le bon état de l'humidifi cateur à la livraison et notifi er
immédiatement au transporteur, par écrit, tout dommage qui pourrait
être attribué à un transport imprudent ou impropre;
 transporter l'humidifi cateur sur le lieu de l'installation avant de le retirer
de l'emballage, en prenant le paquet par-dessous;
 ouvrir la boîte en carton, retirer le matériel de protection et extraire
l'humidifi cateur, en le maintenant toujours en position verticale.

1.4 Positionnement

•
l'unité est conçue pour être montée sur un mur ayant une portée suffi sante pour
en supporter le poids dans des conditions de fonctionnement (voir « Montage
mural » ci-après). Les modèles de UE025 à UE0130 peuvent être positionnés au sol;
•
afi n de garantir une distribution correcte de la vapeur, positionner
l'humidifi cateur à proximité du point de distribution de la vapeur;
•
positionner l'humidifi cateur sur un plan horizontal, en respectant les
espaces minimum (voir Fig. 1.d) pour permettre les opérations nécessaires
d'entretien.
Important: Important: pendant le fonctionnement, le capotage métallique extérieur
se réchauff e et la partie arrière appuyée au mur peut atteindre des
températures supérieures à 60 °C (140 °F).
Distances par rapport aux murs
Modèles de UE001 à UE018
≥ 200
(7.9")
≥ 200
≥ 200
(7.9")
(7.9")
≥ 700
(27.6")
≥ 400
(15.7")

1.5 Montage mural

Monter l'humidifi cateur au mur en utilisant l'étrier de support et le kit de vis
fournis (pour les dimensions, voir Fig. 1.d).
Instructions pour le montage:
1. dévisser l'étrier qui va au mur de celui monté sur l'humidifi cateur;
2. fi xer l'étrier au mur (voir Fig. 1.e), en contrôlant avec un niveau qu'il soit
horizontal; si le montage se fait sur un mur en maçonnerie, il est possible
d'utiliser les chevilles d'ancrage en plastique (dia. 8 mm/0,31" ) et les vis
(dia. 5 mm x L= 50 mm/ 0,19" x L= 1,97" ) fournies;
3. suspendre l'humidifi cateur à l'étrier en utilisant la rainure qui se trouve
sur le bord supérieur de la partie arrière de l'appareil;
4. bloquer l'humidifi cateur au mur à travers l'orifi ce pratiqué sur la ligne
médiane arrière de la machine. Pour les poids et les dimensions, voir les
Fig. 1.a, 1.b et 1.c.
Les vis et les ancrages au mur fournis doivent uniquement être utilisés
sur des murs de béton.
7
FRE
UE090 UE130
1150 (45.3) 1150 (45.3)
465 (18.3) 465 (18.3)
890 (35.0) 890 (35.0)
77 (169.8) 81 (178.6)
70 (154.3) 74 (163.1)
130 (286.6) 170 (374.8)
Modèles de UE025 à UE130
≥ 200
≥ 200
(7.9")
(7.9")
≥ 200
≥ 700 (7.9")
<0,5°
(27.6")
Fig. 1.d
