3.5 Flexible de vidange condensation

Pendant le fonctionnement de l'humidifi cateur, une partie de la vapeur peut
se condenser et provoquer ainsi des pertes d'effi cacité et des bruits (sous
forme de gargouillements).
Pour la vidange de la condensation, raccorder à la base de l'humidifi cateur
un fl exible de vidange avec un syphon et une inclinaison minimale de 5°
(voir Fig. 3.d). Flexibles de vidange condensation CAREL: code CHOSE00038.
Important: Important: le syphon du fl exible de vidange condensation doit
être rempli d'eau avant de mettre l'humidifi cateur en marche.

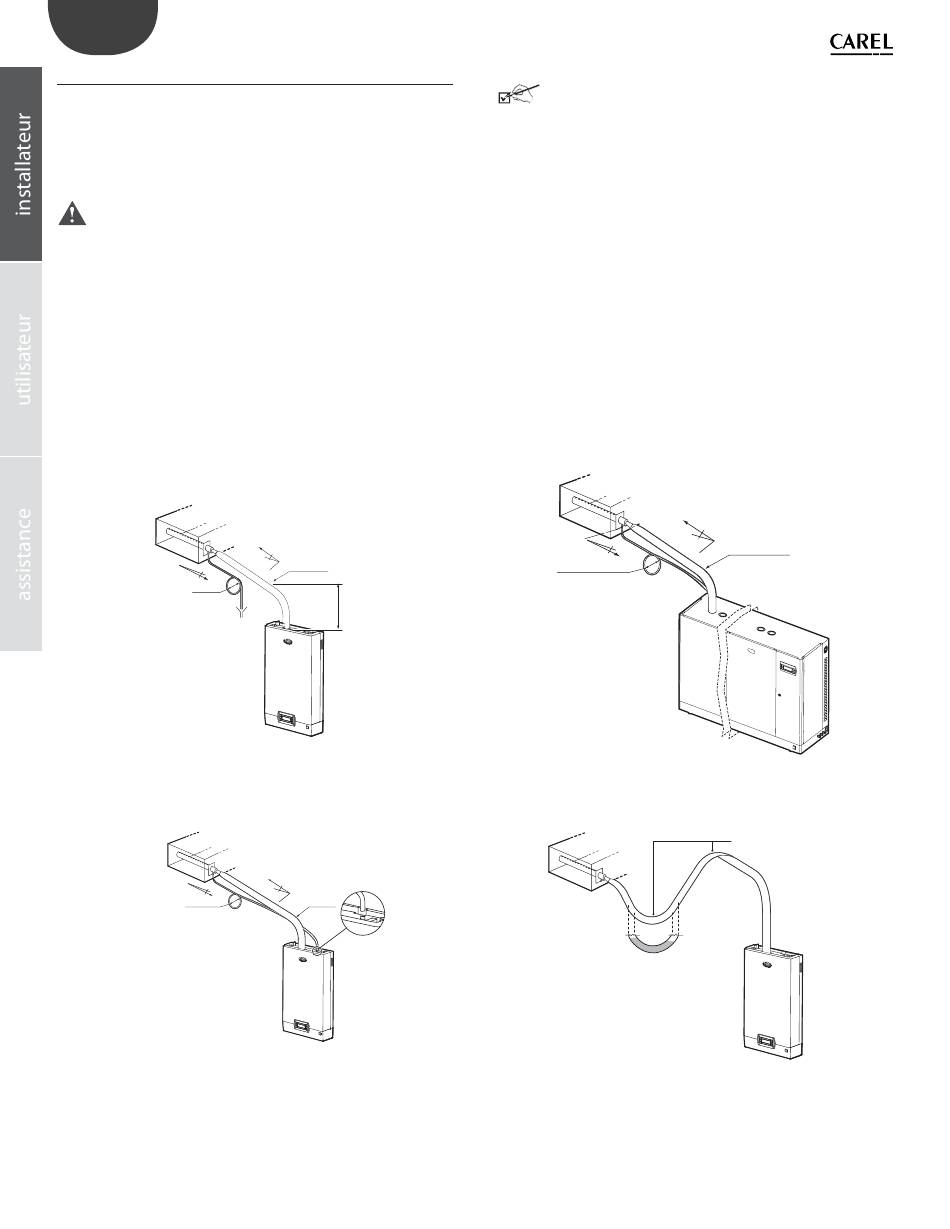

Exemple d'une installation correcte et d'une installation incorrecte du
tuyau vapeur et du fl exible de vidange condensation:
>5°
D>200mm (7.9")
OUI
Tous les modèles UE
>5°
D>200mm (7.9")
OUI
Modèles de UE001 à UE025
(1): raccordement avec bac de remplissage
« UEX-PLUS » +03U0040FR - Rel. 1.35 - 10.05.2013
>20°
R>300mm ( 11.8")
H≤ 2m (6.6 feet )
>20°
R>300mm (11.8")
Vérifi cations fi nales
 les tuyaux vapeur en sortie sont dirigés vers le haut et le distributeur a
une inclinaison minimum de 2° vers le haut (voir Fig. 3.c);
 les extrémités du fl exible sont serrées aux raccords par des colliers
métalliques;
 les courbes de la tuyauterie sont suffi samment amples (rayon > 300
mm/11,8") pour ne pas causer de plis ou d'étranglements;
 sur le tuyau vapeur, il n'y a pas de syphons ou de poches d'accumulation
de condensation;
 les parcours des tuyauteries de la vapeur et de la condensation sont
conformes aux indications fournies dans ce chapitre (voir Fig. 3.d);
 le tuyau vapeur n'a pas une longueur supérieure à 4 mètres (13,1 ft);
 le tuyau vapeur est suffi samment incliné pour permettre une vidange
correcte de la condensation (> 20° pour les tronçons ascendants, > 5°
pour les tronçons descendants);
 l'inclinaison du tuyau de la condensation est d'au moins 5° à chaque
point;
 le tuyau de la condensation suit toujours un parcours vers le bas et
est doté d'un siphon (rempli d'eau avant le démarrage) pour éviter
l'échappement de vapeur.
>5°
D>200mm (7.9")
OUI
Modèles de UE025 à UE130
(1) prolonger le fl exible dans l'humidifi cateur jusqu'au bac
inférieur.
NON
Tous les modèles UE
ig. 3.d
14
>20°
R>300mm ( 11.8")
NO
