CONTRÔLE DE LA PRODUCTION DEPUIS UN
PORT SÉRIE (BMS)
Il est possible de confi gurer le contrôle électronique à utiliser comme une
valeur primaire du signal de contrôle depuis un port série à la place des
bornes électriques.
La valeur sera utilisée en fonction de la sélection faite sur le paramètre «
Installateur/Type de Régulation/Sélectionner Régulation » correspondant à
la variable non volatile de série Complet 15.
Si une communication série est interrompue (aucune donnée pour l'adresse
de la commande pendant une durée déterminée), la production s'arrêtera et
une alarme sonore se déclenchera et la production reprendra la restauration
de la communication série.
Agir comme suit:
- Paramètre « Installateur/Superviseur/Connexion Superviseur/Reg. depuis
BMS »: par défaut désactivé, confi guré sur ON (ou via la variable série non
volatile de série numérique 80: par défaut 0, mis à 1)
- Variable série volatile Pleine 53: défi nir une valeur comprise entre 0 et 1 000:
proportionnel: dixièmes d'un pourcentage, Température: dixièmes de ° C / °
F, humidité: dixièmes de % HR.
- Variable numérique série 79: mise en garde SÉRIE OFFLINE
- Paramètre « Installateur/Superviseur/Connexion Superviseur/Offl ine al.
Retard » (ou via la variable série non volatile de série Complet 54): temps de
détection alarme SÉRIE OFFLINE en secondes, par défaut 60.

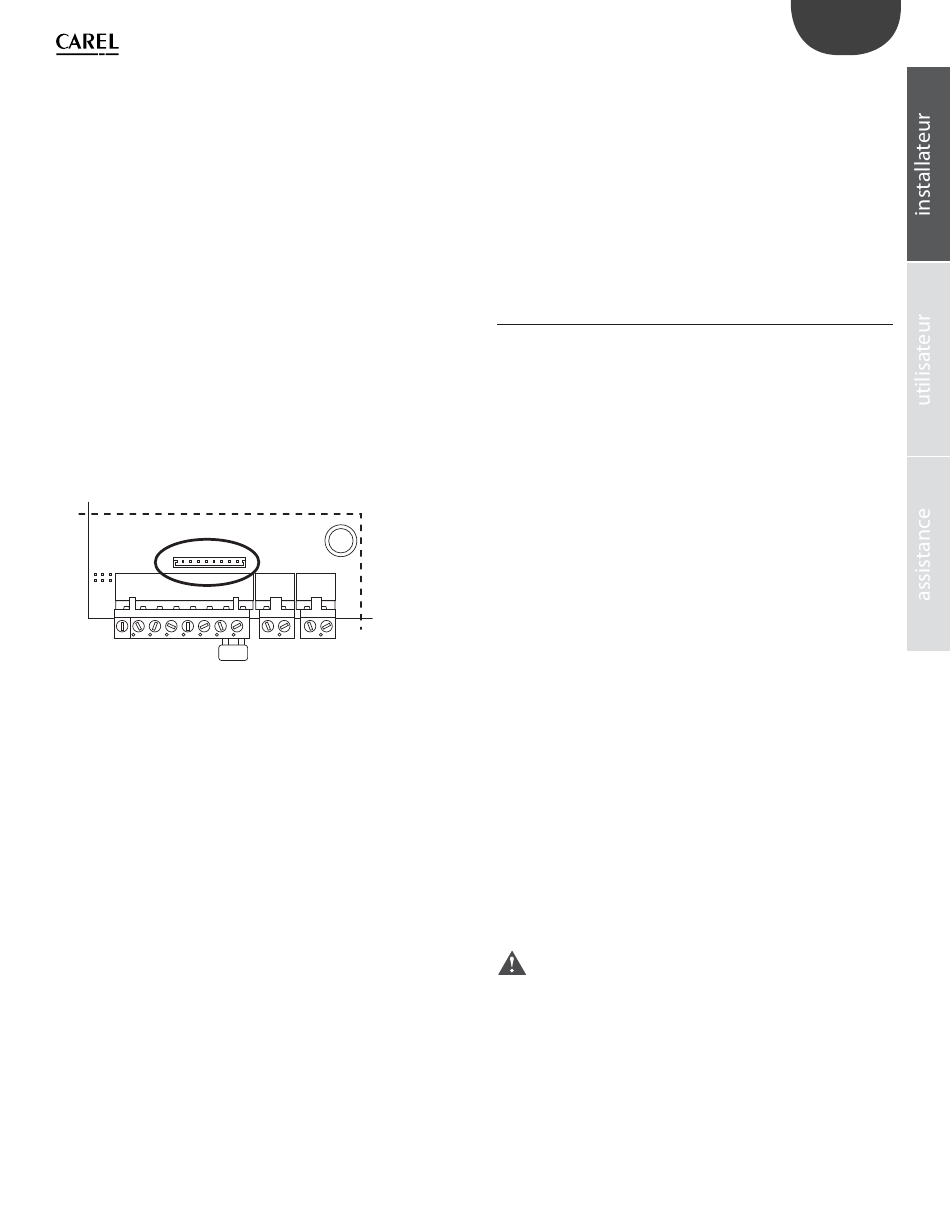

M.2
J19
M.7 M.8
ARRÊT DE LA PRODUCTION DEPUIS UN PORT
SÉRIE (BMS)
Il est possible d'arrêter la sortie depuis un port série.
En plus de l'ordre de retenue, il y a également les arrêts suivants:
- ON/OFF du terminal
- ON/OFF par un contact à distance
Si même une seule entreprise est active, la production s'arrête.
Pour arrêter la production de série, suivre les étapes suivantes:
- Paramètre « Installateur/Superviseur/Connexion Superviseur/Activer ON/
OFF depuis superviseur »: (ou par une variable série non volatile numérique
81: par défaut 0, mis à 1): mettre OUI.
- Variable non volatile numérique série 8: ON/OFF série, par défaut désactivé
(0); 0 pour arrêter, 1 pour production non-stop.
5.3 Protocole Modbus®
Le protocole Modbus® est disponible en sélectionnant dans le menu
Installateur le masque Superviseur.
Le chapitre 13.6 reprend une liste des variables et des adresses
correspondantes. Pour des commandes à lecture/écriture multiples, le
nombre maximum de variables « Registre » (« Register ») ou « Bobine » («
Coil ») est de 20.
Les fonctions suivantes sont disponibles:
MB_READ_COIL_STATUS 1:
MB_READ_INPUT_STATUS 2:
MB_READ_HOLDING_REG 3:
MB_READ_INPUT_REG 4:
MB_PRESET_SINGLE_REG 6:
MB_FORCE_MULTIPLE_COIL 15:
MB_PRESET_MULTIPLE_REG 16:
Les exceptions gérées sont:
01 fonction illégale
02 adresse illégale de données
Important: pour les connexions tLAN et pLAN en milieu domestique
(CEI EN 55014-1) et résidentiel (CEI EN 61000-6-3), utiliser un câble
blindé (avec blindage connecté à GND).
Cette mise en garde s'applique également aux câbles qui sortent de
la machine.
19
FRE
utilisée pour demander l'état (ON ou
OFF) d'un certain nombre de variables
« Bobine » (« Coil ») (binaires à 1 bit) à
partir de l'adresse spécifi ée.
identique à la précédente du point de
vue du fonctionnement.
utilisée pour demander la valeur d'un
bloc consécutif de variables « Registre » («
Register ») (numériques à 16 bits).
identique à la précédente du point de
vue du fonctionnement. MB_FORCE_
SINGLE_COIL 5: utilisée pour confi gurer
l'état d'une variable simple « Bobine » («
Coil ») (binaire à 1 bit) sur ON ou OFF (en
spécifi ant l'adresse du bit à confi gurer).
utilisée pour confi gurer la valeur d'une
variable simple Registre » (« Register »)
(numérique à 16 bits).
utilisée pour confi gurer l'état d'un bloc
consécutif de variables « Bobine » («
Coil ») (binaire à 1 bit). (en spécifi ant le
nombre de bits et le nombre de bytes).
utilisée pour confi gurer la valeur d'un
bloc consécutif de variables « Registre » («
Register ») (numériques à 16 bits).
