Graphiques des impédances de sortie

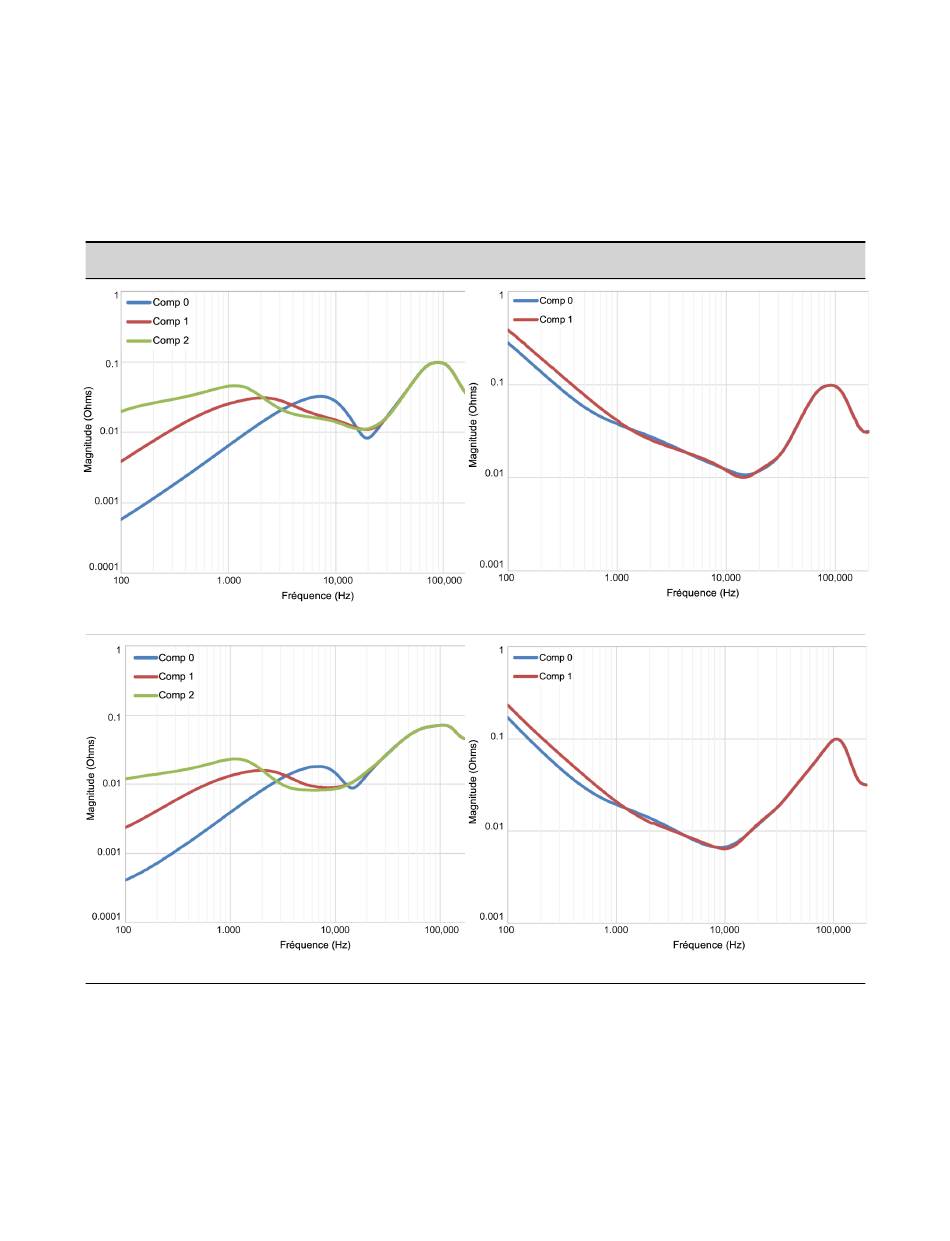

Les graphiques suivants indiquent l'impédance de sortie des signaux faibles des modes de
compensation pour un fonctionnement en tension constante (CV) et en courant constant (CC). Les
impédances sont capturées lors de la mesure au niveau des fils de charge à une distance de 15 cm (6
pouces) des barres conductrices.
Fonctionnement CV (appareils 20 V)
Fonctionnement CC (appareils 20 V)
Appareil de 20 V, 5 kW (à 10 V, 200 A, fils 15 cm (6"))
Appareil de 20 V, 5 kW (à 10 V, 200 A, fils 15 cm (6"), mesure locale)
Appareil de 20 V, 10 kW (à 10 V, 400 A, fils 15 cm (6"), mesure locale)
Appareil de 20 V, 10 kW (à 10 V, 400 A, fils 15 cm (6"))
Guide d'utilisation et de maintenance Keysight série RP7900
45
