72
System x3630 M4 type 7158 - Guide d'installation et d'utilisation

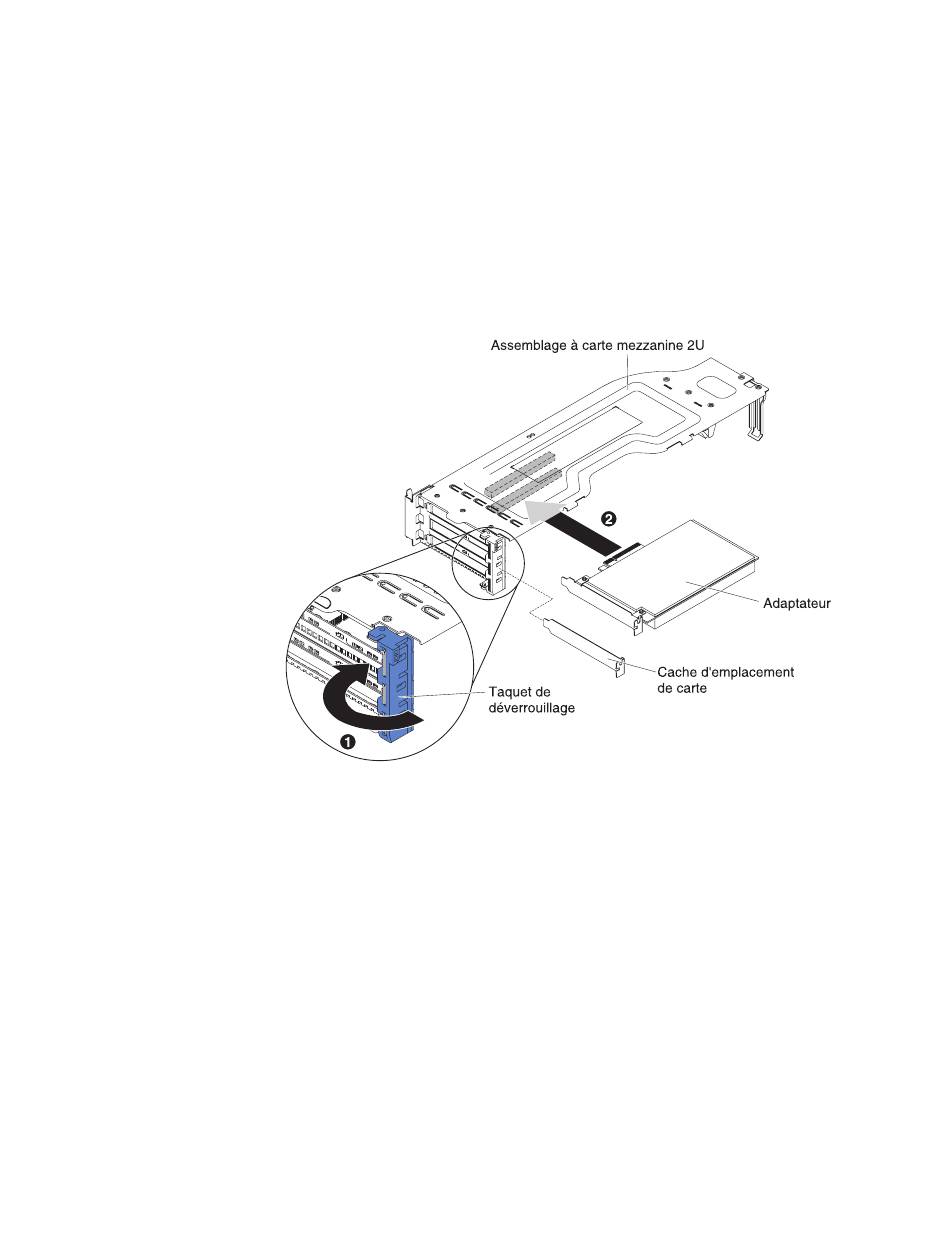

v Pour l'assemblage à carte mezzanine PCI 2U 1 :
a. Faites pivoter le taquet de blocage en position ouverte. Placez
l'adaptateur dans l'assemblage à carte mezzanine PCI en alignant le
connecteur plat de l'adaptateur avec le connecteur de l'assemblage à
carte mezzanine PCI. Appuyez fermement sur le plat du connecteur
pour l'introduire dans l'assemblage à carte mezzanine PCI. Vérifiez que
l'adaptateur est solidement fixé dans l'assemblage à carte mezzanine
PCI.
b. Faites pivoter le taquet de blocage en position fermée. Assurez-vous
que le taquet de blocage maintient l'adaptateur correctement, puis
appuyez sur la broche de déverrouillage pour enclencher le taquet de
blocage.
v Pour l'assemblage à carte mezzanine PCI 1U 1 :
a. Faites pivoter le taquet de blocage en position ouverte. Placez
l'adaptateur dans l'assemblage à carte mezzanine PCI en alignant le
connecteur plat de l'adaptateur avec le connecteur de l'assemblage à
carte mezzanine PCI. Appuyez fermement sur le plat du connecteur
pour l'introduire dans l'assemblage à carte mezzanine PCI. Vérifiez que
l'adaptateur est solidement fixé dans l'assemblage à carte mezzanine
PCI.
b. Faites pivoter le taquet de blocage en position fermée. Assurez-vous
que le taquet de blocage maintient l'adaptateur correctement.
