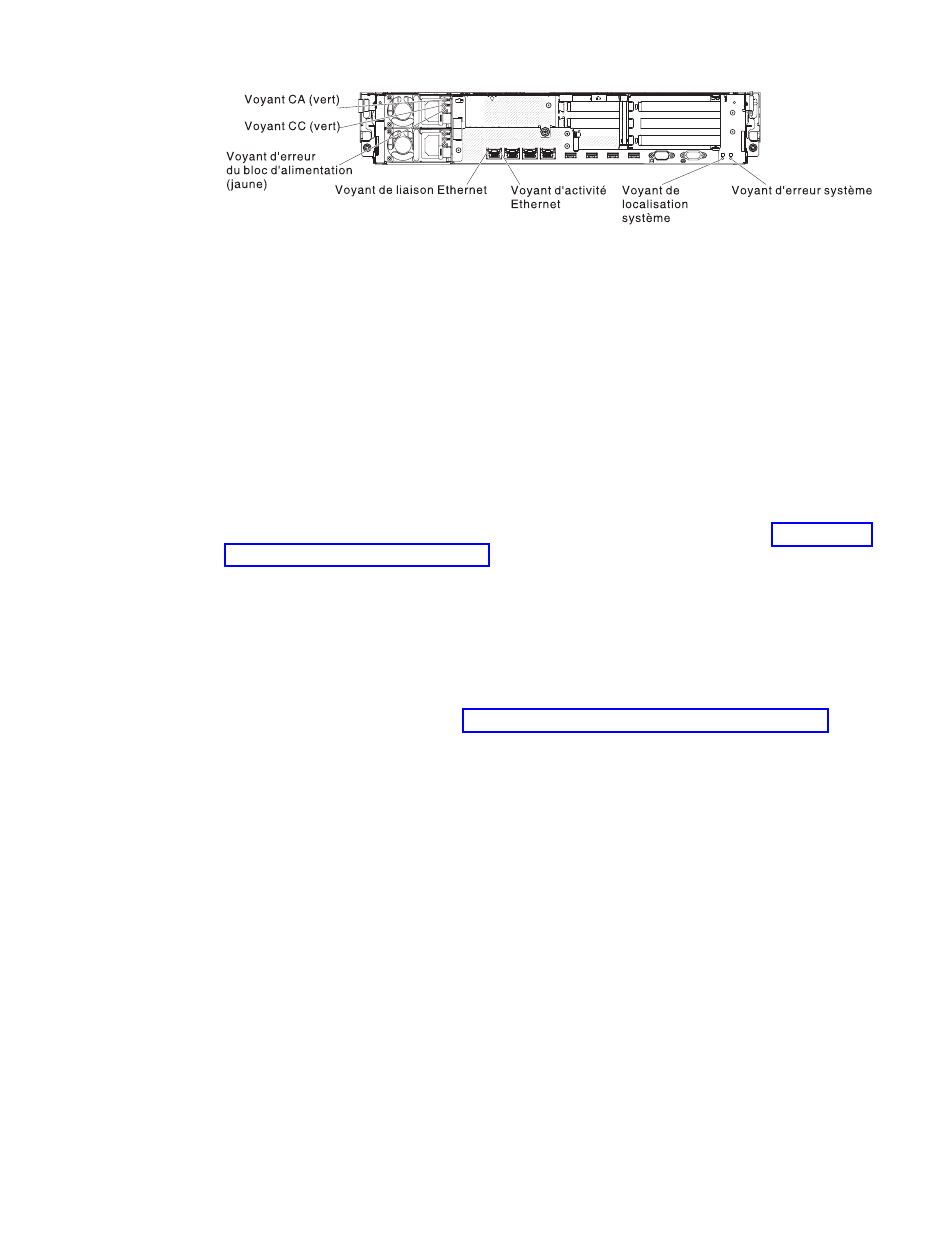

La figure suivante présente les voyants situés à l'arrière du serveur.
Voyants d'activité Ethernet : Ces voyants s'allument lorsque le serveur transmet
ou reçoit des signaux du réseau local Ethernet connecté au port Ethernet.
Voyants de liaison Ethernet : Ces voyants s'allument lorsqu'une connexion est
active sur l'interface 10BASE-T, 100BASE-TX ou 1000BASE-TX pour le port
Ethernet.
Voyant d'alimentation en courant alternatif :Chaque bloc d'alimentation
remplaçable à chaud est doté d'un voyant d'alimentation en courant alternatif et
d'un voyant d'alimentation en courant continu. Si le voyant d'alimentation en courant
alternatif est allumé, cela signifie que l'électricité qui traverse le bloc d'alimentation
par l'intermédiaire du cordon d'alimentation est suffisante. En fonctionnement
normal, les deux voyants d'alimentation en courant continu et en courant alternatif
sont allumés. Pour connaître les autres combinaisons de voyants, voir «Voyants du
bloc d'alimentation», à la page 25.
Voyant d'alimentation en courant continu : Chaque bloc d'alimentation
remplaçable à chaud est doté d'un voyant d'alimentation en courant continu et d'un
voyant d'alimentation en courant alternatif. Si le voyant d'alimentation en courant
continu est allumé, cela signifie que le bloc d'alimentation délivre la puissance
adéquate au système. En fonctionnement normal, les deux voyants d'alimentation
en courant continu et en courant alternatif sont allumés. Pour connaître les autres
combinaisons de voyants, voir «Voyants du bloc d'alimentation», à la page 25.
Voyant d'erreur du bloc d'alimentation : Le voyant d'erreur du bloc d'alimentation
s'allume lorsque le bloc d'alimentation est en panne.
Voyant de localisation système : Ce voyant permet de localiser visuellement le
serveur parmi d'autres serveurs. Vous pouvez utiliser IBM Systems Director ou
l'interface Web IMM2 pour allumer ce voyant à distance.
Voyant d'erreur système : Ce voyant s'allume en cas d'erreur système. Un voyant
du panneau de diagnostic lumineux Light Path s'allume également pour aider à
isoler l'erreur.
