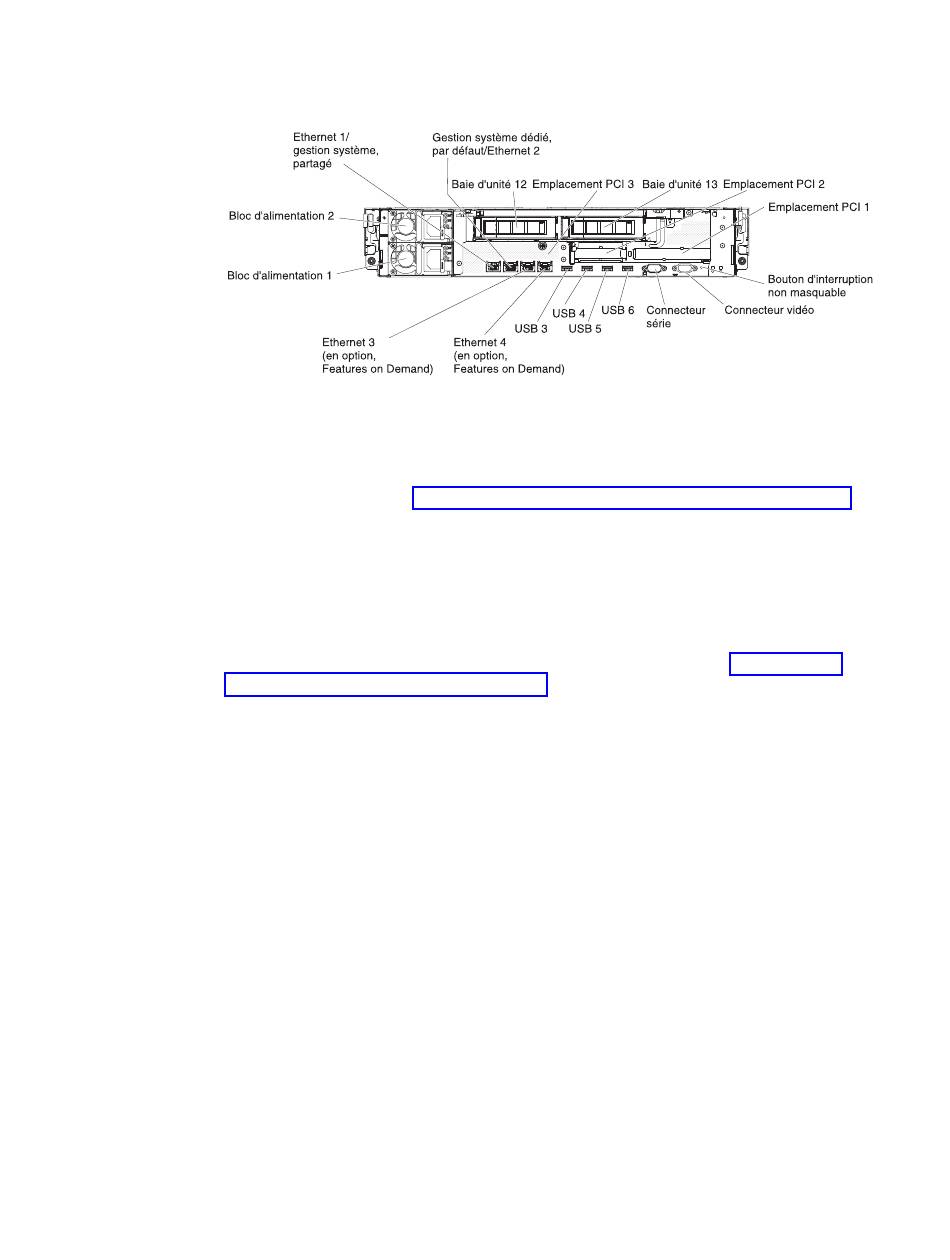

Deux unités de disque dur arrière remplaçables à chaud supplémentaires sont
installées dans le serveur. Cette configuration requiert un assemblage à carte
mezzanine PCI de type 1U.
Connecteurs Ethernet : Ces connecteurs permettent de connecter le serveur à un
réseau. Lorsque vous activez le port Ethernet partagé pour IMM2 dans l'utilitaire de
configuration, vous pouvez accéder au module IMM2 à l'aide du connecteur
Ethernet 1 ou du connecteur Ethernet de gestion de systèmes (par défaut). Pour
plus d'informations, voir «Utilisation de l'utilitaire de configuration», à la page 111.
Connecteur Ethernet de gestion de système : Ce connecteur permet de
connecter le serveur à un réseau pour un contrôle total des informations de gestion
de système. Ce connecteur est utilisé uniquement par le module de gestion intégré
(IMM2). Un réseau de gestion dédié offre une sécurité supplémentaire en séparant
le trafic du réseau de gestion du réseau de production. Pour que le serveur utilise
un réseau dédié à la gestion du système ou un réseau partagé, configurez-le à
l'aide de l'utilitaire de configuration. Pour plus d'informations, voir «Utilisation de
l'utilitaire de configuration», à la page 111.
Connecteurs d'emplacements PCI :
v Pour l'assemblage à carte mezzanine PCI 2U :
Connecteur du cordon d'alimentation : Permet de relier le cordon d'alimentation.
22
System x3630 M4 type 7158 - Guide d'installation et d'utilisation
– Emplacement PCI 1 : Insérez un adaptateur PCI Express pleine hauteur,
pleine longueur dans cet emplacement.
– Emplacement PCI 2 : Insérez un adaptateur PCI Express pleine hauteur,
demi-longueur dans cet emplacement.
– Emplacement PCI 3 : Insérez un adaptateur PCI Express demi-hauteur dans
cet emplacement.
– Emplacement PCI 4 : Insérez un adaptateur PCI Express demi-hauteur dans
cet emplacement.
– Emplacement PCI 5 : Insérez un adaptateur PCI Express demi-hauteur dans
cet emplacement.
Pour l'assemblage à carte mezzanine PCI 1U :
– Emplacement PCI 1 : Insérez un adaptateur PCI Express pleine hauteur,
demi-longueur dans cet emplacement.
– Emplacement PCI 2 : Insérez un adaptateur PCI Express demi-hauteur dans
cet emplacement.
– Emplacement PCI 3 : Insérez un adaptateur PCI Express demi-hauteur dans
cet emplacement.
