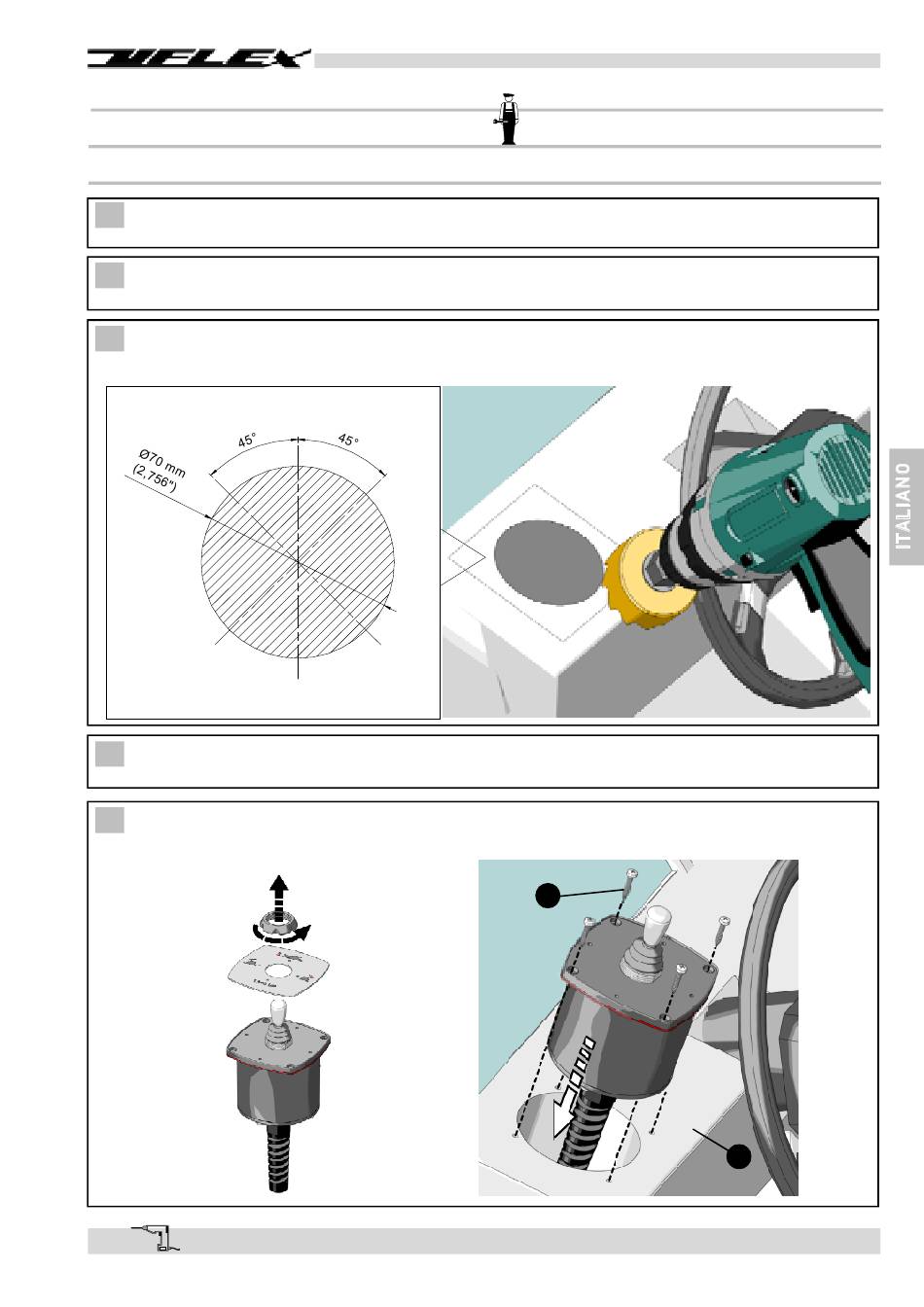

3.3 Installazione del joystick
3.3 .1 Posizionamento del joystick
1
Posizionare il pannello di controllo in modo che lo stesso non ostacoli altri comandi o non venga
ostacolato da questi ultimi.
2
Riferirsi alle quote d'ingombro indicate al paragrafo 1.4 per verificare che il pannello del joystick
possa essere effettivamente installato nella posizione prescelta.
3
Dopo aver stabilito la collocazione appropriata, eseguire la foratura necessaria all'inserimento del
pannello di controllo con l'ausilio dell'apposita dima fornita.
4
Collegare i cavi elettrici secondo le istruzioni del capitolo 5, prima di fissare il joystick alla plancia
di comando.
5
Svitare la ghiera in senso antiorario, inserire il joystick nella sede sulla plancia (2) e, attraverso le
quattro viti autofilettanti (F),(1) inserire la ghiera, mandarla in battuta e farla ruotare in senso orario fino al
bloccaggio.
PRUA
BOW
POPPA
STERN
CORRETTORI D'ASSETTO ELETTROMECCANICI
Manuale d'uso e installazione
1
2
pag. 43
-
di 83
