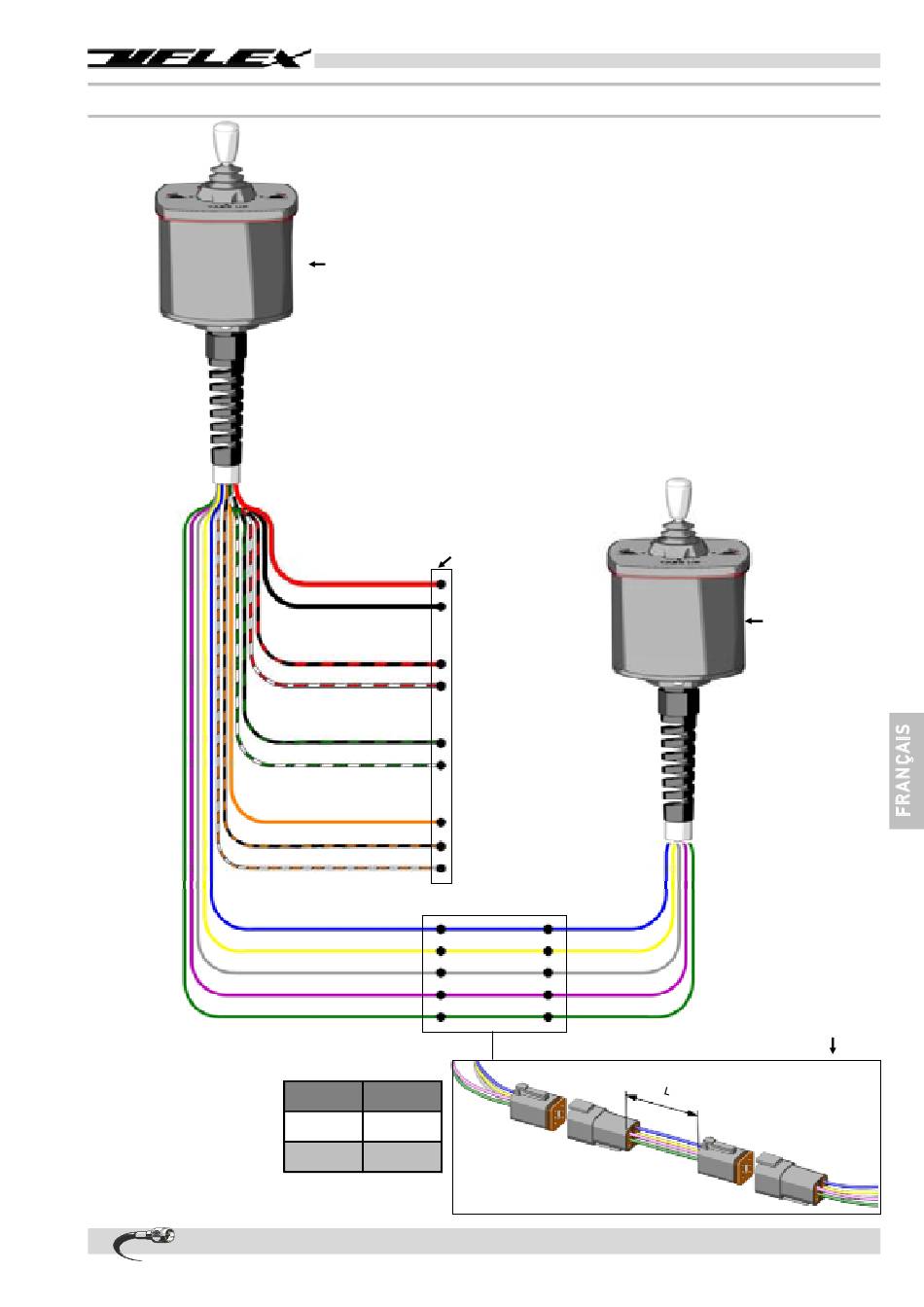

4.3.3 Connexion du deuxième poste de la commande Joystick
Le code du kit dépend de
la longueur de la rallonge
pour le deuxième poste.
Pour les détails des
câblages consulter les
instructions fournies avec
les kit
JOYSTICK
PREMIER POSTE
SE REFERER AUX
CONNEXIONS INDIQUEES
DANS LES PARAGRAPHES 4.3.1
ET 4.3.2
ROUGE - AWG 14
NOIR - AWG 14
NOIR/ROUGE - AWG 16
BLANC/ROUGE - AWG 16
NOIR/VERT - AWG 16
BLANC/VERT - AWG 16
ORANGE - AWG 18
NOIR/ORANGE - AWG 18
BLANC/ORANGE - AWG 18
BLEU - AWG 18
JAUNE - AWG 18
GRIS- AWG 18
VIOLET - AWG 18
VERT - AWG 18
L Code
6m (20') 41853P
9m (30') 42375J
Manuel d'installation et d'entretien
BLEU - AWG 18
JAUNE - AWG 18
GRIS- AWG 18
VIOLET - AWG 18
VERT - AWG 18
-
STABILISATEURS
JOYSTICK
DEUXIEME POSTE
(OPTIONNEL)
KIT 41853P
KIT 42375J
(OPTIONNEL)
