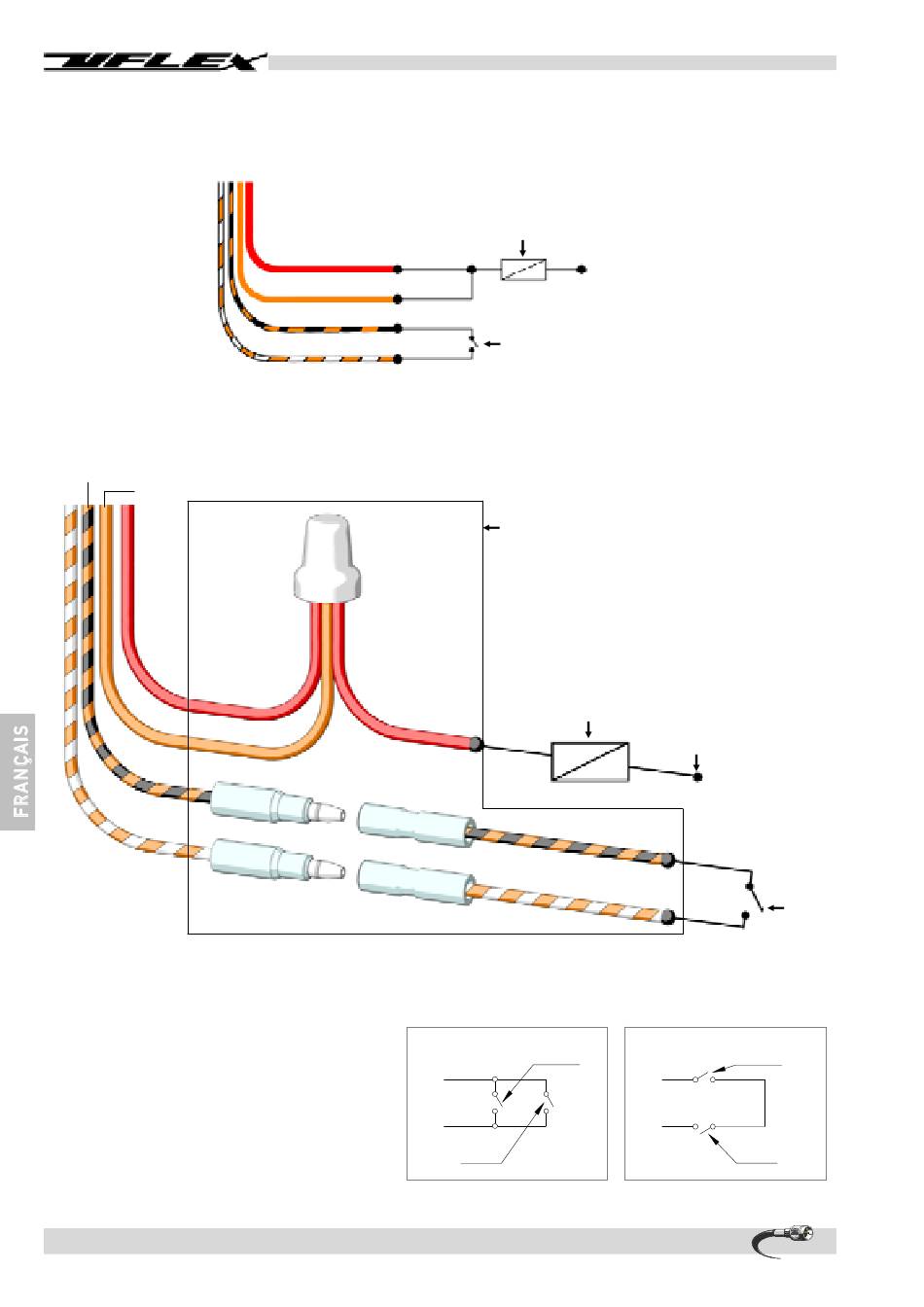

Neutral safety switch:
Moteur unique
IL EST POSSIBLE D'UTILISER LE KIT DE CABLAGE SUIVANT
Moteur unique
NOIR/ORANGE - AWG 18
ORANGE - AWG 18
ROUGE
- AWG 14
BLANC/ORANGE - AWG 18
En cas de bateaux à moteur double avec deux
différents neutral safety switches on peut
opérer en 2 modes différents:
A.
L'auto line-up s'active quand au moins
un des deux moteurs n'a pas la marche
insérée
B.
L'auto line-up s'active quand les deux
moteurs n'ont pas la marche insérée
Si le neutral safety switch est déjà activé
contacter l'assistance technique.
page 76
de 83 -
STABILISATEURS
ROUGE - AWG 14
ORANGE- AWG 18
NOIR/ORANGE - AWG 18
BLANC/ORANGE - AWG 18
A
Manuel d'installation et d'entretien
INTERRUPTEUR
MAGNETOTHERMIQUE DE 15A QUI
PEUT ETRE RETABLI MANUELLEMENT
(NON FOURNI)
+12V (CABLE POSITIF D'ALIMENTATION)
NEUTRAL SAFETY SWITCH
KIT 42377N
(OPTIONNEL)
INTERRUPTEUR
MAGNETOTHERMIQUE DE 15A QUI PEUT
ETRE RETABLI MANUELLEMENT
(NON FOURNI)
Moteur double
B
NSAF
Gauche
NSAF
Droit
+12V (CABLE POSITIF D'ALIMENTATION)
NEUTRAL
SAFETY
SWITCH
NSAF
Gauche
NSAF
Droit
