ULTRAFLEX

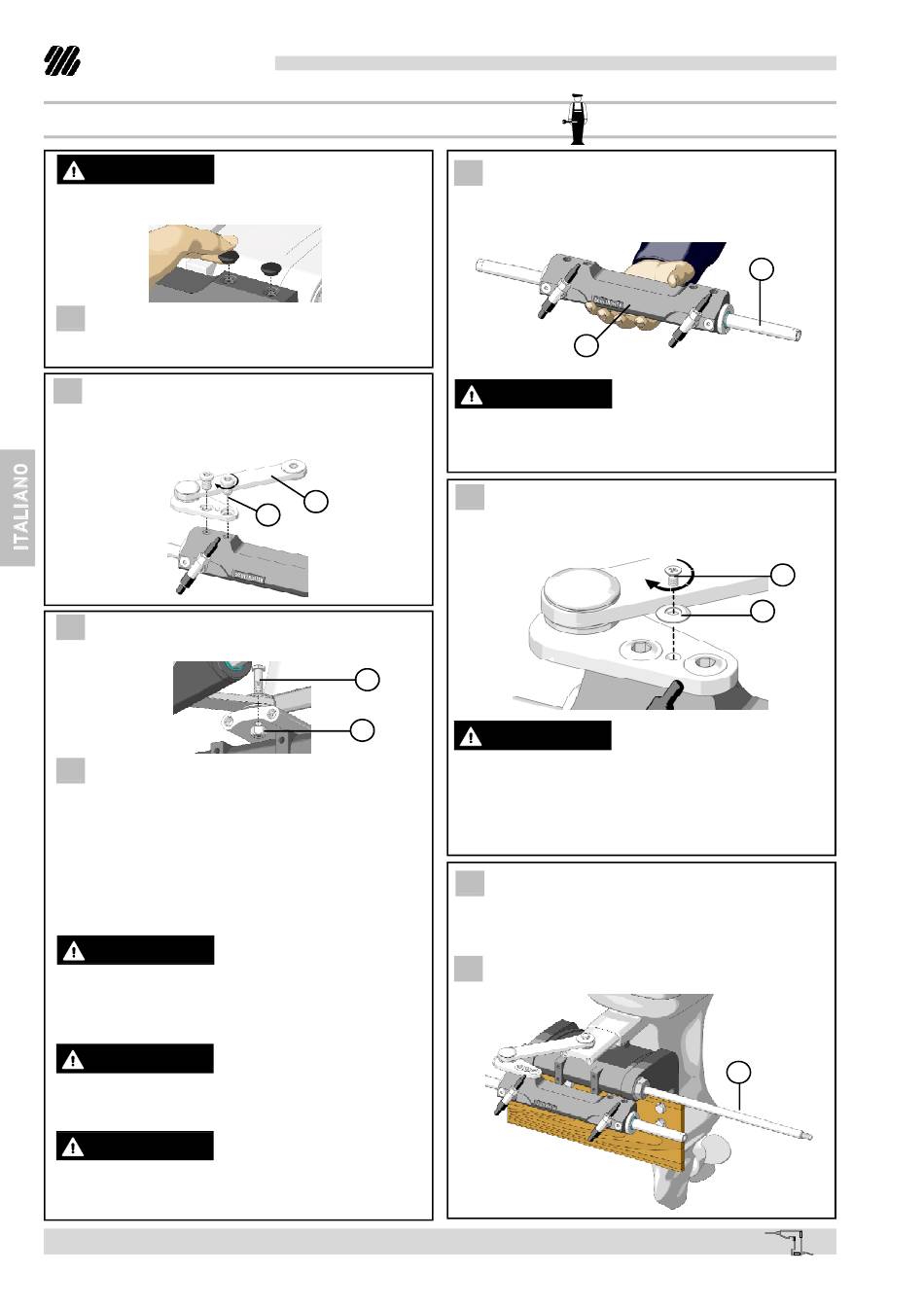

3.3 Installazione del cilindro standard (starboard)
ATTENZIONE
Durante le fasi di installazione utilizzare esclusivamente utensili in
acciaio inox al fine di evitare l'ossidazione delle parti metalliche.
1
In caso di installazione con cilindro singolo
montare i tappi in dotazione sul corpo del cilin-
dro come indicato in figura.
3
Montare il braccetto di rinvio (3) al corpo del cilin-
dro come indicato in figura utilizzando le viti in dota-
zione (4). Serrare le viti in dotazione utilizzando una
chiave a brugola da 8mm con una coppia di serraggio
76[Nm] (56 [lb· ft]).
5
Posizionare il motore dritto in modo che il suo brac-
cetto risulti perpendicolare allo specchio di poppa.
6
Facendo riferimento alle modalità di appli-
cazione del braccetto riportate nell'Application
Guide, collegare il braccio di rinvio al braccetto
motore tramite la vite (8), serrarla utilizzando una
chiave da 14mm con una coppia di serraggio di
54[Nm] (40 [lb· ft]). Avvitare il dado autobloccante
(7) con una chiave da 9/16" e serrarlo con una
coppia di serraggio di 27[Nm] (20 [lb· ft]). Dopo aver
serrato il dado (7), riverificare la corretta coppia
di serraggio 54[Nm] (40 [lb· ft]) della vite (8).
AVVERTENZA
Per il serraggio della vite (8) e del dado autobloccante (7) sul brac-
cetto motore chiedere al proprio motorista quale sia la coppia
massima ammessa. Se questa fosse inferiore a quella indicata
nel presente manuale, serrare alla coppia indicata dal motorista.
ATTENZIONE
Nel caso di smontaggio del dado autobloccante
(7), quest'ultimo dovrà essere sostituito. (Contat-
tare il nostro servizio assistenza, vedi pag.32)
AVVERTENZA
E' importante verificare periodicamente, almeno ogni 3
mesi (o ogni mese per utilizzi professionali), il corretto
serraggio di questa vite (8) e del dado autobloccante (7).
pag. 38
di 78 -
CILINDRO IDRAULICO PER MOTORE FUORIBORDO
l
3
l
4
8
l
7
l
Manuale di installazione e manutenzione
2
Dopo aver rimosso i tappi di protezione dei
raccordi, centrare manualmente lo stelo (1) rispetto
al corpo del cilindro (2).
2
ATTENZIONE
Durante questa fase si può verificare una piccola
fuoriuscita di olio dai raccordi, tale olio non deve
essere per nessun motivo riversato in mare.
4
Posizionare la rondella di sicurezza (5) e bloc-
carla con la vite (6), applicando Loctite bloccante
270 (coppia di serraggio 3[Nm] (2 [lb· ft]).
AVVERTENZA
Le operazioni descritte ai punti 3 e 4 devono esse-
re effettuate solo per la prima installazione. La scel-
ta del braccio di rinvio è vincolata al tipo di motore
(vedi Application Guide allegata). Non smontare in
nessun caso il braccio dal corpo cilindro.
7
Ingrassare in modo abbondante l'asta tubo
motore (9), utilizzando del grasso marino.
8
Inserire l'asta del tubo motore (9) nel tubo motore.
1
l
l
6
l
5
l
9
l
