2

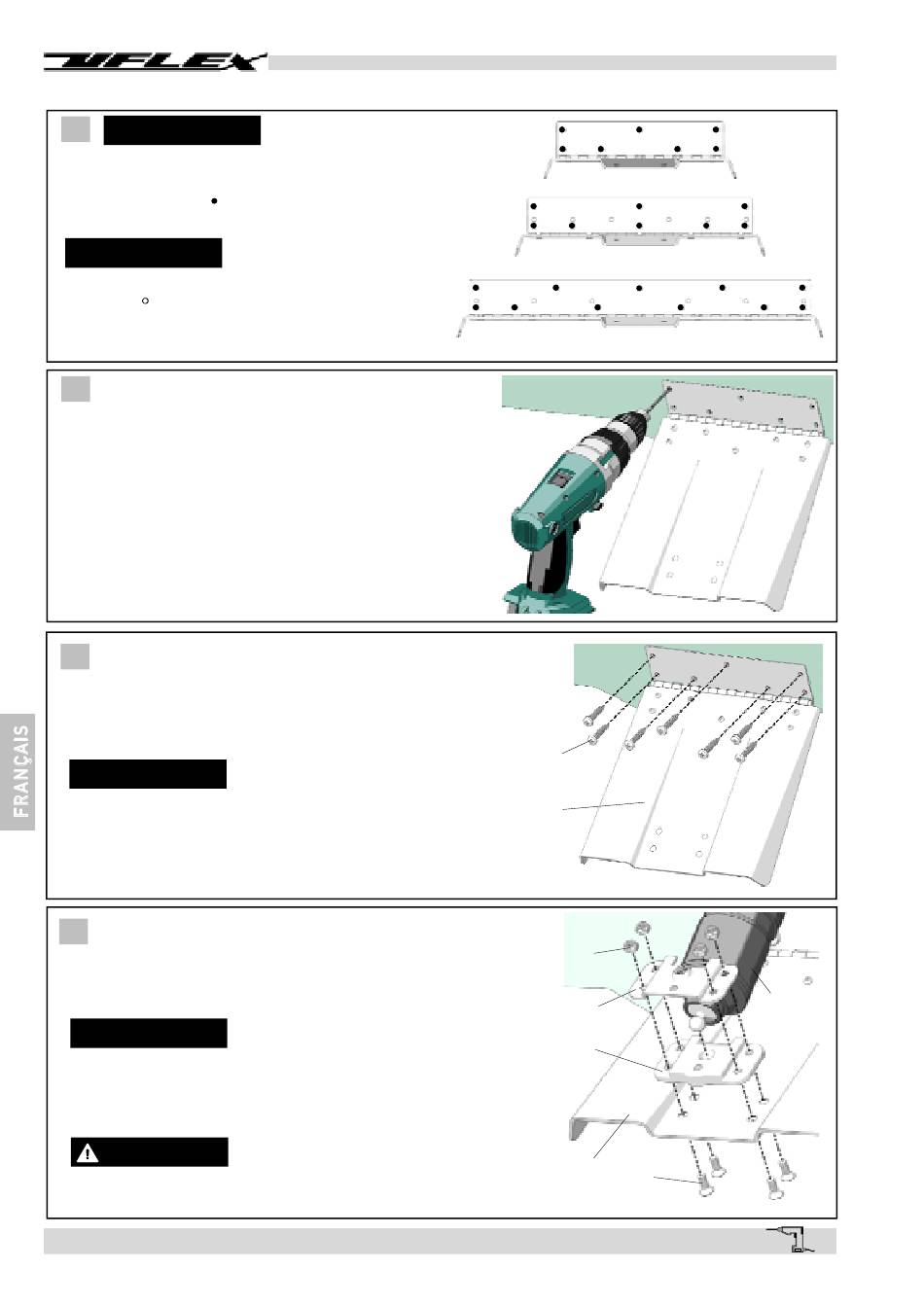

NOTE
Pour installer correctement les pelles utiliser les
trous de fixation de diamètre supérieur (indiqués
dans la figure par ) placés sur la plaque de la
charnière.
NOTE
Les trous de diamètre inférieur (indiqués dans la
figure par
) sont utilisés pour une installation en
cas de remplacement d'autres systèmes.
3
Après avoir appuyé la charnière à la poupe du
bateau et après s'être assurés que toutes les mesures
fournies soient respectées, marquer la position des
trous. Percer les prétrous à l'aide d'une pointe de Ø 5,5
mm (0.217") de profondeur maximum 32 mm (1.26").
4
Utiliser la colle 3M 5200 dans les prétrous, et fixer la
charnière au tableau arrière en utilisant les vis
autotaradeuses (H) fournies. Une fois la charnière fixée,
appliquer la colle 3M 5200 sur le périmètre de la plaque qui
porte la charnière.
NOTE
Toutes les vis fournies sont en acier inox et ne doivent pas
être remplacées avec d'autres types et matériels.
5
Positionner l'embout sphérique de la tige du vérin (A1)
entre l'étrier de plastique (C1) et la bride en acier inox (C2) et
fixer les trois composants sur la pelle (B1) à l'aide des 4 vis
(D) et des 4 écrous (E).
NOTE
Le vérin (A1) est fourni en position de course fermée, pour
l'installation il est absolument nécessaire qu'il soit dans cette
position, donc on ne recommande pas de l'alimenter en
changeant la position.
ATTENTION
L'étrier doit être absolument assemblé comme indiqué dans la
figure.
page 68
de 83 -
STABILISATEURS
Manuel d'installation et d'entretien
Charnière pour pelle 9"x 9" e 12"x 9"
Charnière pour pelle 12"x 12"
Charnière pour pelle 12"x 18"
H
B1
E
C2
C1
B1
D
A1
