Alignement - FLENDER FLUDEX FAO Manuel D'utilisation

L'échauffement du disque de frein et des noyeux d'accouplement (à + 150 °C maxi.) facilite le cas échéant
l'enfilage. Lorsque les températures dépassent + 80 °C, il faudra enlever les paquets hors de la pièce
d'accouplement 1 avant d'échauffer ce dernièr. Avant d'enfiler la pièce d'accouplement 2, il faudra mettre
la pièce 3 sur l'arbre.
Faire attention aux pièces très chaudes.
Il faut poser l'accouplement rapporté N­EUPEX avec toute sa longueur d'alésage ou jusqu'à application
contre l'épaulement d'arbre. La sécurisation axiale est assurée par la vis de réglage ou la rondelle
d'extrémité.
Serrage des vis de réglage au couple de serrage selon le point 6.1.4.
Le non­respect de ces remarques peut entraîner l'éclatement de l'accouplement.
Danger de mort engendré par les fragments catapultés dans tous les sens.
L'accouplement devient alors une source d'inflammation.
Remettre en place les paquets qui avaient été enlevés. En faisant cela, il faudra s'assurer qu'il ne s'agit
qu'exclusivement de paquets de même taille et de même identification. Au cours de cette opération, la
température des pièces d'accouplement ne doit pas dépasser + 80 °C maxi.
Pousser les machines à accoupler pour les rapprocher.
Attention, risque d'écrasement.
Vous devrez tenir compte de la cote "S". Il faut contrôler le couple de serrage de la jonction par vis des
pièces 2/3, de la pièce 10 et de la pièce 32 (couples de serrage et cote d'écartement "S" : voir le point 6.6
et le chapitre 1).
S'il faut visser l'accouplement FLUDEX rapporté contre des composants
communiquant des forces axiales ou moments de flexion dans l'accouplement, vous
devrez consulter Flender.
6.4

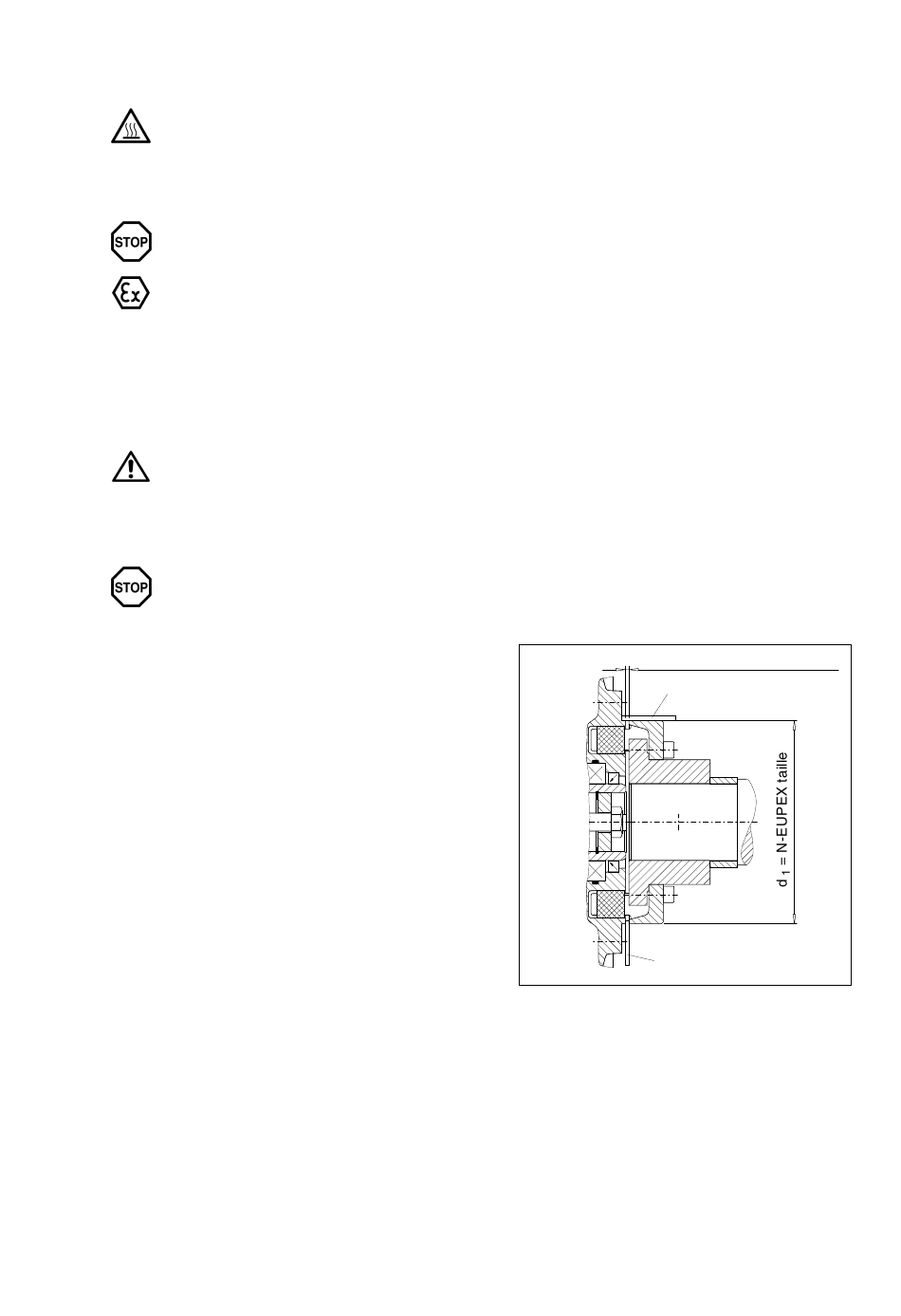

Alignement

Les accouplements
à l'accouplement rapporté N­EUPEX absorbent les
différences de position des extrémités d'arbres,
jusqu'aux données limites énoncées au point 6.5.
Lors de l'alignement, il faudrait veiller à ce que le
décalage radial et angulaire des extrémités d'arbre
demeure le plus faible possible, car, à conditions de
fonctionnement sinon identiques, cela améliore la
durée de vie des paquets.
Après avoir vissé à fond les vis du piètement du moteur
et du réducteur / de la machine entraînée, contrôler
à nouveau l'alignement.
Tenir compte le plus possible des déports d'arbres
pouvant être engendrés par l'échauffement en service.
FLUDEX 4600 fr
Manuel d'utilisation 04/2020
FLUDEX associés
S (interstice d'accouplement)
Règle
Jauge d'épaisseur
19
