10.5 Dépose de l'accouplement FLUDEX
Désignation des pièces, voir le chapitre 11.
Risque de brûlures après la désactivation.
Avant d'entamer les travaux, laisser à l'accouplement FLUDEX le temps de refroidir
suffisamment.
10.5.1 Dépose des tailles 222 à 342
Après avoir reculé le moteur, commencer par déposer la vis de retenue (141) et la rondelle de
retenue (140) ainsi que le circlip (124). Lors de l'extraction de l'accouplement FLUDEX, veiller à ce que
les forces d'extraction ne transitent que par l'arbre creux (106) en acier.
Il conviendra d'effectuer l'extraction à l'aide d'un dispositif d'extraction spécial conforme à la figure 12. Ce
faisant, mettre la broche en place avec l'écrou d'extraction de telle sorte que le collet (D) de l'écrou
d'extraction se trouve derrière l'entaille destinée au circlip (124) (fig. 13). Afin que la broche ne grippe pas,
il faudra appliquer un produit anti­grippant (graisse Molykote par ex.) sur la surface de compression et sur
le filetage.

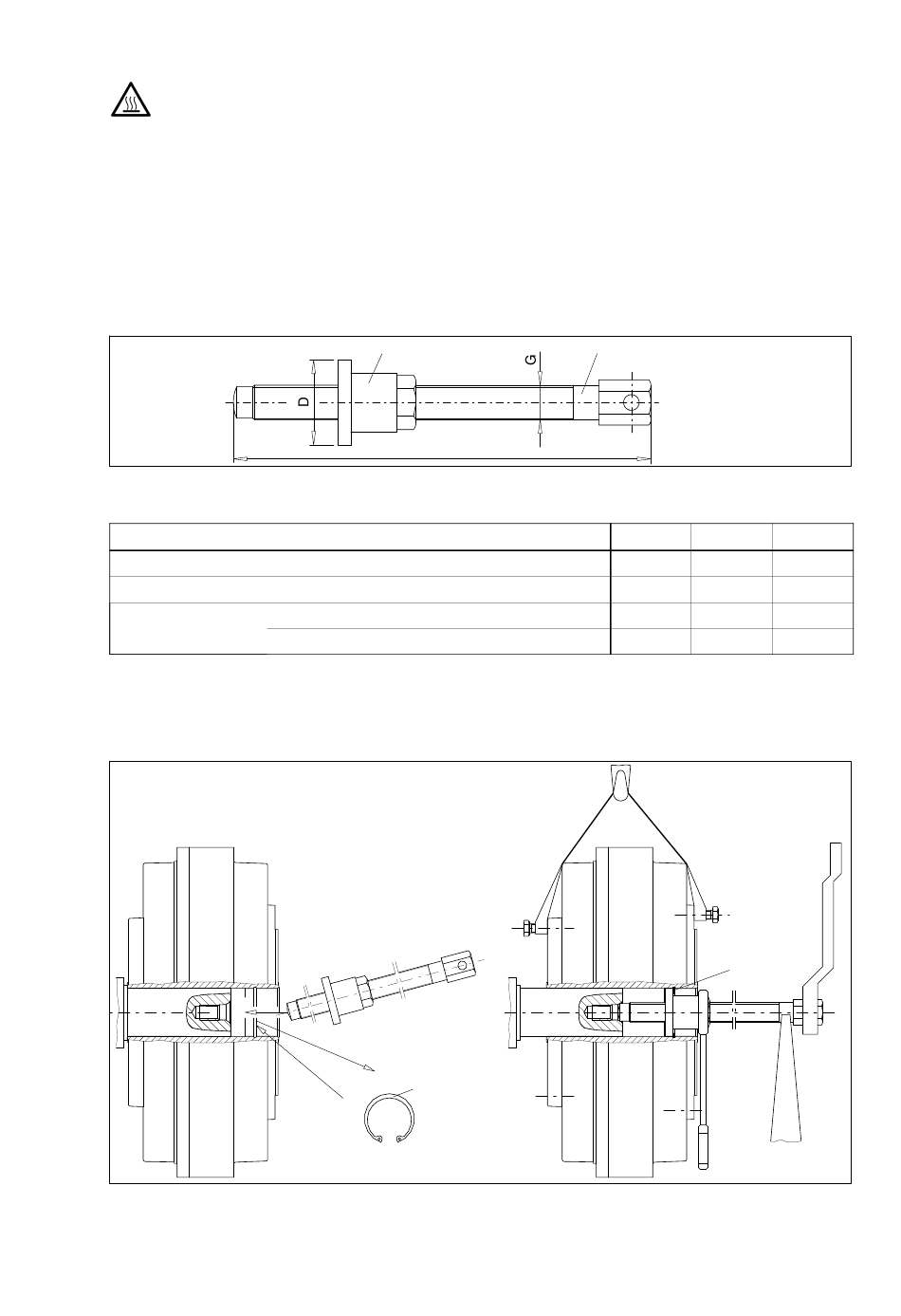

Fig. 12: Dépose des tailles 222 à 342 -a
Tableau 11: Cotes de la broche filetée et de l'écrou d'extraction, tailles 222 à 342
Taille
Filetage de broche G
Collet d'écrou D
Longueur de broche
L [mm]
Remettre le circlip (124) en place puis tourner la broche jusque contre la face frontale du bout d'arbre, dans
l'auge protectrice du filetage de centrage. Veiller bien à ce que le collet de l'écrou applique uniformément
contre le circlip.
Pour éviter toute flexion ou coincement, il faudra prévoir un soutènement de la broche comme l'indique
la figure.
Fig. 13: Dépose des tailles 222 à 342 -b
Le fait de poursuivre le vissage de la broche dans le taraudage de chasse tout en contrant l'écrou fait sortir
l'accouplement du bout d'arbre. Nous recommandons l'emploi d'une broche hydraulique, ceci en fonction
de la taille de l'accouplement.
FLUDEX 4600 fr
Manuel d'utilisation 04/2020
Écrou
[mm]
h8
FAO, FAK, FAKB, FAD, FADB, FAE, FAM, FADS
FAR
2
1
3
Broche
L
124
222 297 342
G 1/4 G 1/2 G 3/4
30 45
200 305 280
200 305 420
124
55
29
