10.5.2 Dépose des tailles 395 à 590
Après avoir extrait le moteur, enlever d'abord la vis de retenue (141) et la rondelle de retenue (140). Lors
de l'extraction de l'accouplement FLUDEX, veiller à ce que les forces d'extraction ne transitent que par
l'arbre creux (106) en acier.
L'extraction a lieu en règle générale à l'aide d'une broche filetée conformément à la figure 14 a. Visser ce
faisant la broche dans le taraudage de chasse (cote G) ménagé dans la douille (143) puis la visser jusqu'à
ce qu'elle atteigne la face frontale du bout d'arbre dans l'auge de protection du filetage de centrage
(fig. 14 b). Afin que la broche ne grippe pas, il faudra appliquer un produit antigrippant (graisse Molykote
par ex.) sur la surface de compression et sur le filetage.

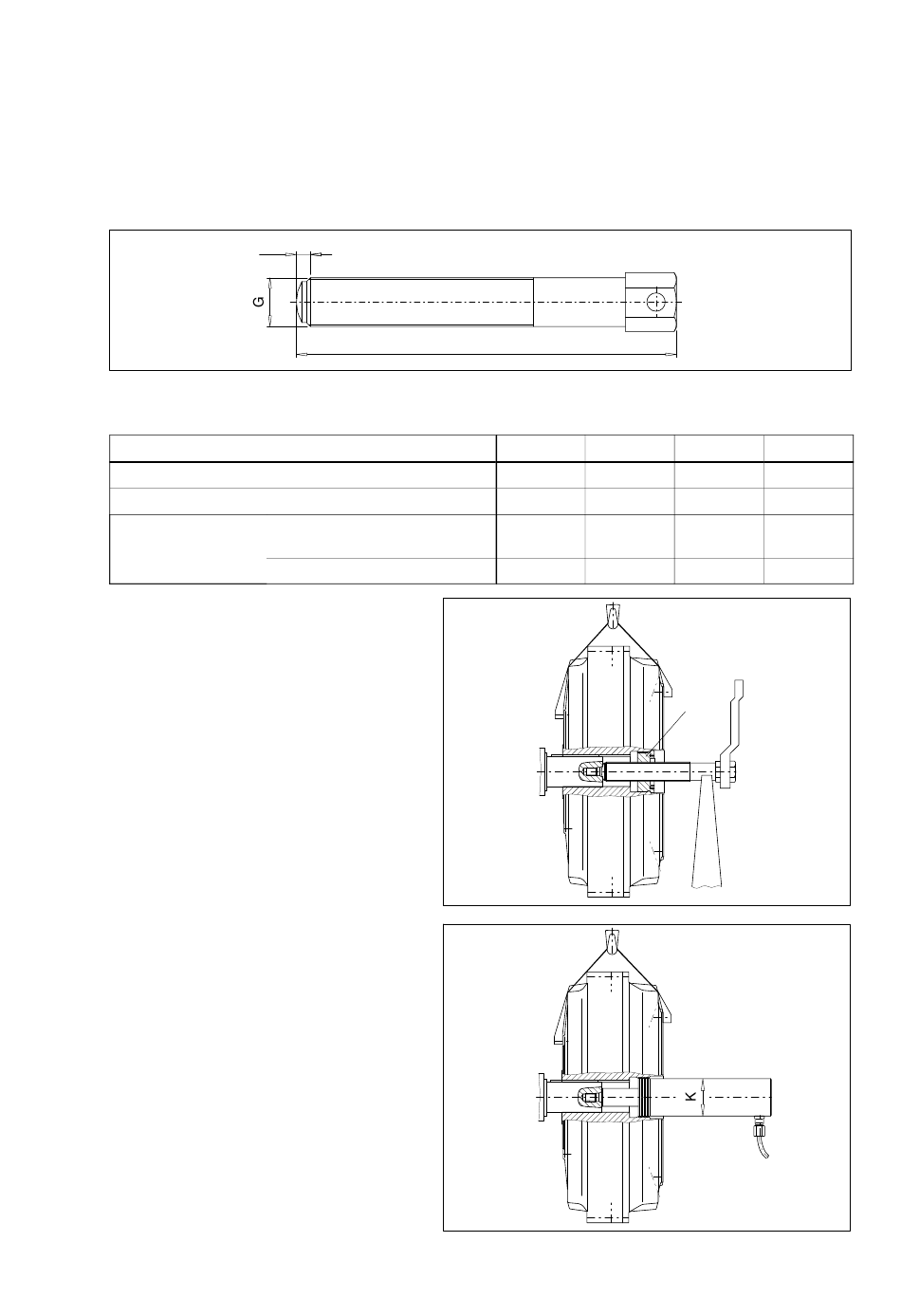

Fig. 14: Dépose des tailles 395 à 590 -a
Tableau 12: Cotes de la broche filetée et du filetage de tête, tailles 395 à 590
Taille
Filetage de broche G
Filetage de tête K
Longueur de broche
L [mm]
Pour éviter toute flexion ou coincement, il
faudra prévoir un soutènement de la broche
comme l'indique la figure.
Le fait de poursuivre le vissage de la broche
dans le taraudage de chasse tout en contrant
l'écrou fait sortir l'accouplement du bout
d'arbre. Ce faisant, il faut bloquer le bout
d'arbre pour empêcher qu'il tourne.
Suivant la taille de l'accouplement, nous
recommandons
hydraulique ou d'un vérin hydraulique,
comme décrit ciaprès.
Après avoir déposé la douille filetée (143)
vous pouvez visser, dans le taraudage libre
servant de logement à l'arbre creux (106), un
vérin hydraulique présentant un filetage de
tête "K" adapté (voir le tableau 12)
(Fig. 14 c).
Le fait d'actionner le vérin hydraulique
permet d'extraire l'accouplement du bout
d'arbre.
30
10
FAO, FAK, FAKB, FAD, FADB,
FAE, FAM, FADS
FAR
l'emploi
d'une
broche
L
395
450
G 1
G 1
M68 x 2
M68 x 2
280
410
420
590
Fig. 14 a
516
590
G 1 1/2
G 1 1/2
M100 x 2
M100 x 2
410
410
590
720
143
Fig. 14 b
Fig. 14 c
FLUDEX 4600 fr
Manuel d'utilisation 04/2020
