Sezione 1.
INSTALLAZIONE DELLE FILTRO
A. INFORMAZIONI GENERALI
1. Il filtrova installata su una lastra di cemento pianeggiante. Posizionare la vasca in modo che le istruzioni,
le avvertenze e il manometro siano visibili all'operatore. Inoltre, posizionare il filtro in modo che i raccordi
dei tubi, la valvola di controllo e il foro di scarico siano comodamente
accessibili per le operazioni di manutenzione e preparazione per l'inverno.
2. Installare i comandi elettrici (ad esempio, gli interruttori di accensione
e spegnimento, gli impianti di controllo dei timer, ecc.) ad almeno 1,5
metri delle filtro, in modo da poter stare a distanza dalla stessa durante
l'avviamento dell'impianto.
3. Prevedere spazio sufficiente attorno alla vasca per consentire il controllo
visivo della corretta installazione del morsetto; vedere Figura 1.
4. Prevedere spazio sufficiente sopra il filtro per poterne rimuovere il
coperchio per la pulizia e la manutenzione. Questa distanza varierà
secondo il modello di filtro utilizzato. Vedi tabella 1, per il spazio libero verticale necessario.
Rischio di choc elettrico o folgorazione. Posizionare la vasca di separazione e la valvola manuale
di sfogo dell'aria High Flow™ per direzionare in modo sicuro lo scarico dell'acqua e l'aria o l'acqua
depurate. L'acqua scaricata da una vasca o da una valvola posizionate in modo non corretto può
rappresentare un pericolo elettrico, con conseguenti gravi lesioni alle persone e danni alle cose.
5. Per l'installazione della valvola manuale di sfogo dell'aria
High Flow™, utilizzare esclusivamente una guarnizione
circolare; non sono necessari composti sigillanti per filettature.
Posizionare il filtro per direzionare in modo sicuro lo scarico
dell'acqua. Ruotare la valvola per direzionare in modo sicuro
l'aria o l'acqua depurate. L'acqua scaricata da un filtro o da
una valvola posizionati in modo erroneo può rappresentare un
pericolo elettrico, con conseguenti danni alle cose.
6. Effettuare tutti i collegamenti idraulici in conformità alle leggi
locali in campo idraulico ed edilizio. Per i collegamenti idraulici
è fornita una guarnizione circolare. Sulle guarnizioni circolari
utilizzare esclusivamente un lubrificante siliconico. Evitare di usare composto per raccordi di tubi, colla o
solvente sui collegamenti della paratia.
7. La base delle filtro è dotata di quattro (4) mozzi di montaggio per consentirne l'ancoraggio al cemento.
8. La pressione di esercizio massima delle filtro è di 3.5BAR (50psi). Evitare di sottoporre lil filtro a una
pressione superiore, anche durante i test di pressione idrostatica. Una pressione superiore a 3.5BAR (50psi)
può far saltare via il coperchio, con conseguenti gravi lesioni, decessi o danni alle cose.
Durante i test di pressione idrostatica o la verifica di eventuali perdite esterne dell'intero impianto di filtrazione
e idraulico, accertarsi che la pressione massima a cui l'impianto di filtrazione viene sottoposto NON SUPERI
LA PRESSIONE DI ESERCIZIO MASSIMA DI ALCUNO DEI SUOI COMPONENTI. Nella maggior parte dei
casi, la pressione massima viene indicata su ciascun componente dell'impianto.
In caso di dubbi sulla pressione a cui l'impianto sarà sottoposto, installare un riduttore o un regolatore di
pressione automatico approvato da ASME nel sistema di circolazione, in modo da ottenere una pressione di
esercizio pari a quella più bassa fra i vari componenti dell'impianto.
AVVERTENZA
Modello
PXC-RP100
PXC-RP150
PXC-RP200
38
PARETE O STRUTTURA
SPAZIO MINIMO
15 CM
SEPARATION
TANK
SPAZIO MINIMO 15 CM

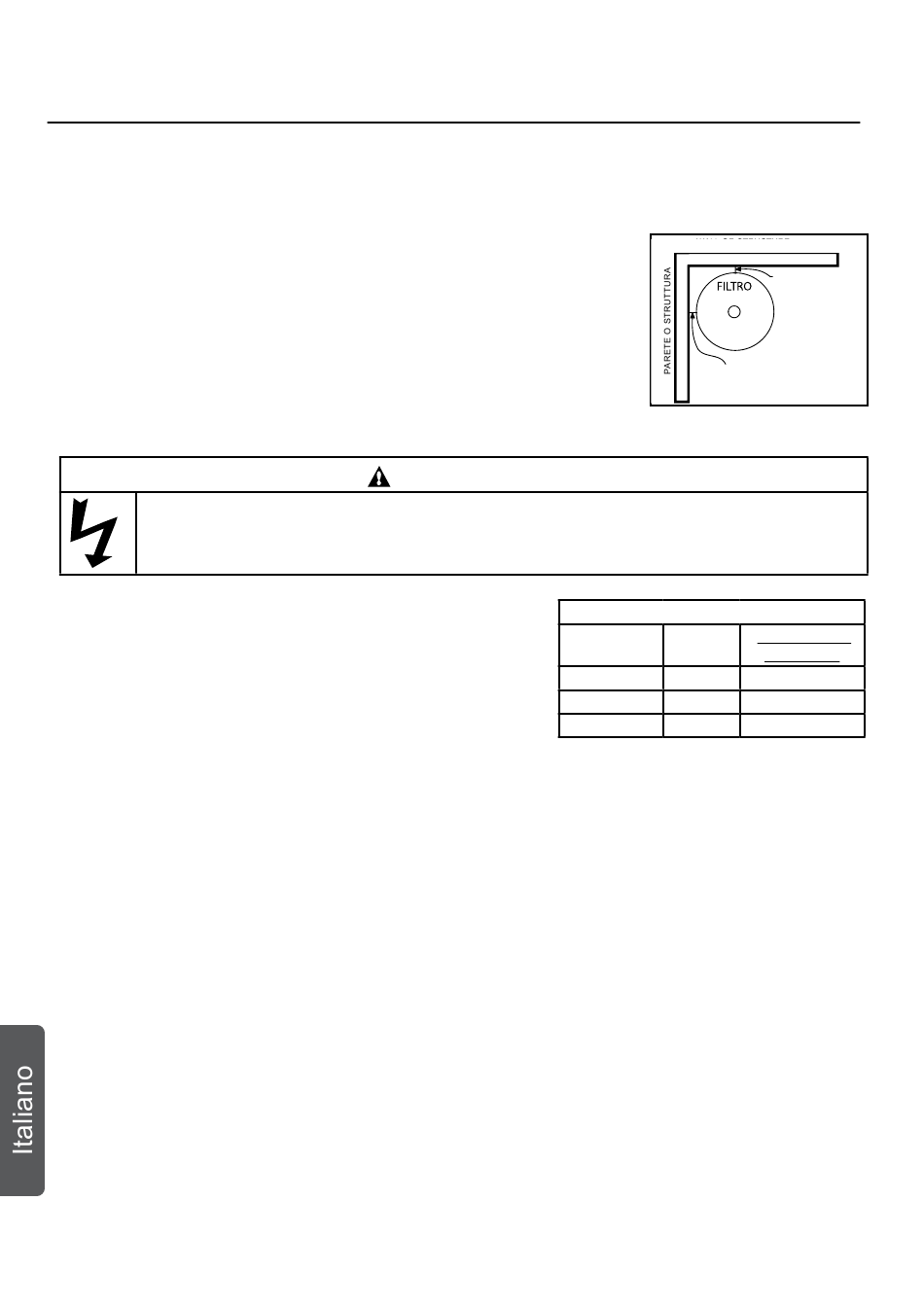

Figura 1.
TABELLA 1
Dimen- Spazio libero
sioni necessario
100 sq.ft. 154 cm
150 sq.ft. 193 cm
200 sq.ft. 193 cm
