Sección 1.
INSTALACIÓN DEL FILTRO
A. INFORMACIÓN GENERAL
1. El filtro debe montarse sobre una losa de hormigón nivelada. Coloque el depósito de forma que las
instrucciones, advertencias e indicaciones de presión resulten visibles para el operador. Sitúe también el
depósito de separación de forma que las conexiones de los conductos, la válvula de control y del puerto de
drenaje sean cómodas y accesibles para realizar labores de mantenimiento y
acondicionamiento para el invierno.
2. Instale controles eléctricos (por ejemplo, interruptores de activación/
desactivación, sistemas de control de programadores, etc.) al menos a 1,5
metros del filtro, con espacio suficiente para mantenerse separados del
depósito durante la puesta en marcha del sistema.
3. Respete espacio suficiente alrededor del filtro para permitir la confirmación
visual de la correcta instalación de la abrazadera; consulte la Figura 1.
4. Respete espacio suficiente sobre el filtro para retirar su tapa y realizar tareas
de limpieza y servicio. Esta distancia variará según el modelo de filtro que
esté utilizando. Consulte la Tabla 1 para obtener el espacio vertical necesario.
Riesgo de descarga eléctrica o electrocución. Coloque el filtro y la válvula de alivio de aire manual
High Flow™ para dirigir de forma segura el drenaje de agua y la purga de aire o agua. El agua
descargada de un filtro o válvula mal posicionados puede representar un peligro eléctrico y producir
lesiones graves, así como daños materiales.
5. Al instalar la válvula de alivio de aire manual High Flow™,
utilice únicamente la junta tórica; no son necesarios otros
componentes de sellado de roscas. Coloque el filtro para
dirigir el drenaje de agua de forma segura. Gire la válvula para
dirigir la salida segura de aire o agua. El agua descargada
de un filtro o válvula mal posicionados puede representar un
peligro eléctrico, así como ocasionar daños materiales.
6. Realice todas las conexiones de fontanería cumpliendo
las normativas de construcción y fontanería locales. Las
conexiones de fontanería se suministran con un sello de junta
tórica. Utilice exclusivamente lubricante con base de silicona
en las juntas tóricas. No utilice disolventes, adhesivos ni
selladores de tubos en las conexiones de divisiones.
7. La base del filtro se suministra con cuatro (4) refuerzos de montaje para anclar el depósito al hormigón.
8. La presión máxima en servicio del filtro es de 3.5BAR (50psi). No someta nunca el filtro a una presión mayor,
aunque esté realizando ensayos de presión hidrostática. Las presiones superiores a 3.5BAR (50psi) pueden
provocar la separación de la tapa y ocasionar lesiones graves, incluso fatales, además de daños materiales.
Al realizar ensayos de presión hidrostática o al comprobar la existencia de fugas externas en el sistema
de fontanería y filtrado instalado, asegúrese de que la máxima presión a la que el sistema de filtrado será
sometido NO SUPERA LA PRESIÓN MÁXIMA EN SERVICIO DE NINGUNO DE LOS COMPONENTES
INCLUIDOS EN EL SISTEMA. En la mayoría de los casos, la presión máxima aparecerá indicada en cada
componente del sistema.
En caso de duda sobre la presión a la que el sistema estará sometido, instale un regulador de presión o alivio
de presión automático aprobado por ASME en el sistema de circulación para la presión en servicio más baja
de cualquiera de los componentes del sistema.
ADVERTENCIA
31

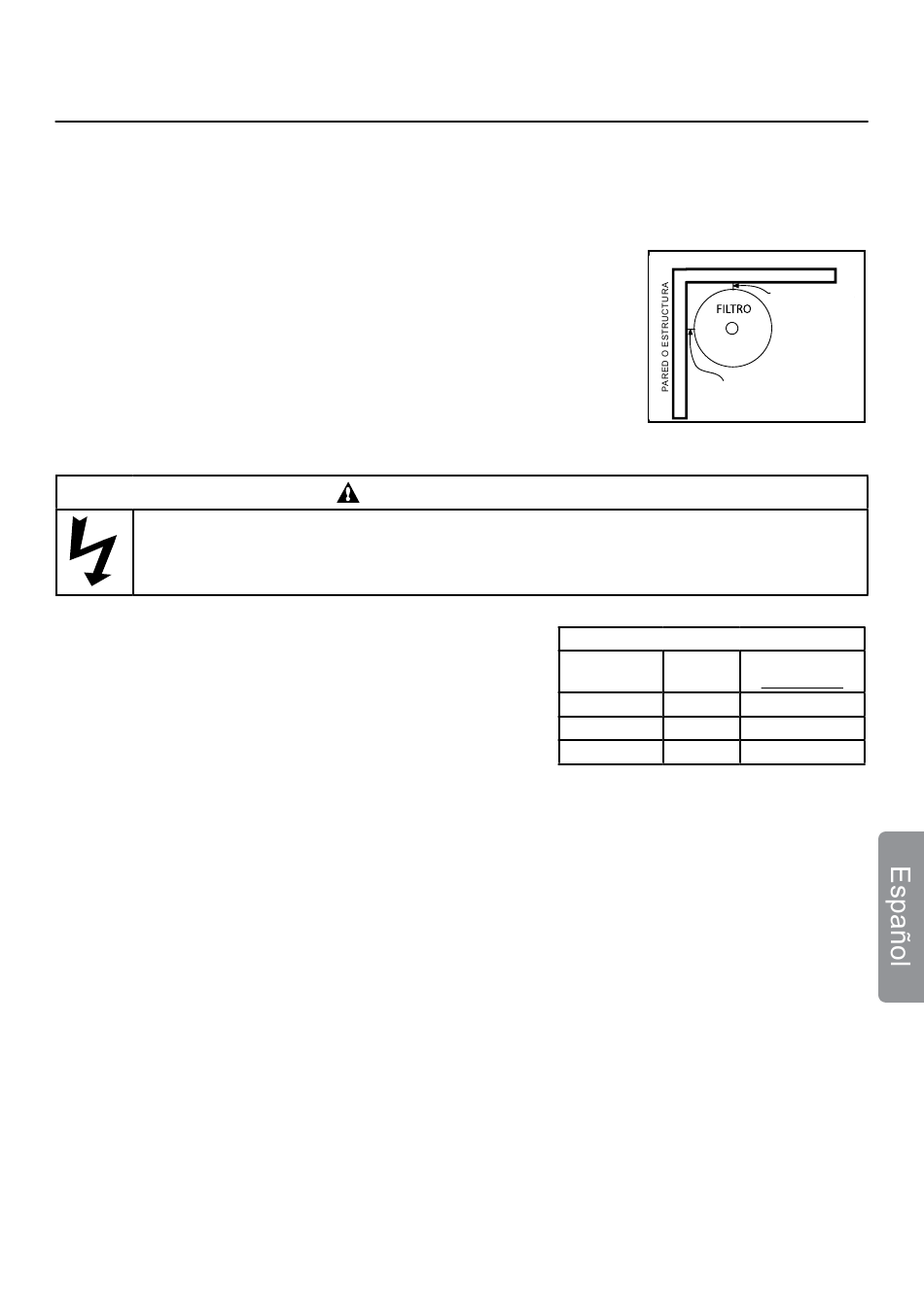

PARED O ESTRUCTURA
SEPARATION
TANK
ESPACIO MÍNIMO 15cm
Figura 1.
TABLA 1
Modelo
Tamaño
PXC-RP100
100 sq.ft.
PXC-RP150
150 sq.ft.
PXC-RP200
200 sq.ft.
ESPACIO
MÍNIMO 15cm
Vertical
Espacio req
154 cm
193 cm
193 cm
