Abschnitt 1.
INSTALLATION DES FILTERS
A. ALLGEMEINE INFORMATIONEN
1. Das filter sollte auf eine ebene Betonplatte montiert werden. Positionieren Sie den Behälter, so dass
die Anweisungen, Warnungen und Druckanzeige für den Bediener sichtbar sind. Beachten Sie bei der
Positionierung des Abscheidebehälters auch, dass die Leitungsanschlüsse,
Steuerventile und der Abflussanschluss für eine optimale Wartung und
Einwinterung zugänglich sind.
2. Elektrische Steuerelemente (z.B.: Ein/Aus-Schalter, Zeitschaltsysteme,
etc.) sind mindestens mit einem Abstand von 1,5 Meter zum Behälter zu
installieren und es muss ausreichend Platz vorhanden sein, damit der
Behälter beim Systemstart nicht berührt wird.
3. Sorgen Sie für ausreichend Abstand um den Behälter, damit per Sichtprüfung
bestätigt werden kann, dass die Klemme ordnungsgemäß installiert ist, siehe
Abbildung 1.
4. Sorgen Sie für ausreichend Platz über dem Filter, um den Filterdeckel für die Reinigung und Wartung
entfernen zu können. Dieser Abstand variiert mit dem Filtermodell, das Sie benutzen. Tabelle 1 gibt den
erforderlichen vertikalen Abstand an.
Gefahr durch elektrischen Strom und Stromschlag. Positionieren Sie den Abscheidebehälter und das
manuelle High Flow™ Entlüftungsventil entsprechend, um den Wasserabfluss und die Spülluft sowie das
Spülwasser sicher abzuführen. Der Wasserablass eines unangemessen positionierten Behälters oder
Ventils kann Stromschläge verursachen, die zu Personenschäden oder Sachschäden führen können.
5. Bei der Installation des manuellen High Flow™
Entlüftungsventils dürfen nur O-Ringe verwendet werden.
Es ist nicht erforderlich, Gewindedichtmittel zu verwenden.
Positionieren Sie den Filter, um den Wasserablass sicher
abzuführen. Rotieren Sie das Ventil, um die Spülluft oder
das Spülwasser sicher abzuführen. Der Wasserablass eines
unangemessen positionierten Filters oder Ventils kann
Stromschläge oder Sachschäden verursachen.
6. Alle Rohrleitungsanschlüsse sind entsprechend der
örtlichen Klempner- und Gebäuderichtlinien auszuführen.
Rohrleitungsanschlüsse werden mit einer O-Ring-Dichtung versehen. Verwenden Sie bei den
O-Ringen nur Silikon-Schmiermittel. Verwenden Sie keine Dichtmasse, Kleber oder Lösemittel an den
Trennwandanschlüssen.
7. Das filter verfügt an der Unterseite über vier (4) Montageaufnahmen zur Befestigung des Behälters auf dem
Beton.
8. Der maximale Arbeitsdruck des Abscheidebehälters beträgt 3.5BAR (50psi). Lassen Sie den
Abscheidebehälter niemals über diesem Druck arbeiten, auch nicht bei der Durchführung von hydrostatischen
Drucktests. Bei einem Druck über 3.5BAR (50psi) kann der Deckel abgerissen werden und zu
schwerwiegenden Verletzungen, zum Tod oder zu Sachschäden führen.
Bei der Durchführung von hydrostatischen Tests oder wenn auf externe Undichtigkeiten der kompletten Filter-
einheit und des Rohrleistungssystems geprüft wird, ist sicherzustellen, dass der maximale, auf die Filtereinheit
wirkende Druck, NICHT DEN MAXIMALEN ARBEITSDRUCK DER BAUTEILE IM SYSTEM ÜBERSCHREI-
TET. In den meisten Fällen wird der maximale Druck auf jedem Bauteil des Systems angegeben.
Sollte nicht klar sein, welchem Druck das System ausgesetzt wird, müssen Sie einen ASME-zertifizierten au-
tomatischen Druckbegrenzer oder Druckregler in das Umlaufsystem einbauen, so dass das Bauteil im System
mit dem niedrigsten Arbeitsdruck geschützt ist.
WARNUNG
Modell
PXC-RP100
PXC-RP150
PXC-RP200
10
WAND ODER GEBÄUDE
MINDEST-
ABSTAND 15 CM
SEPARATION
TANK
MINDESTABSTAND
15 CM

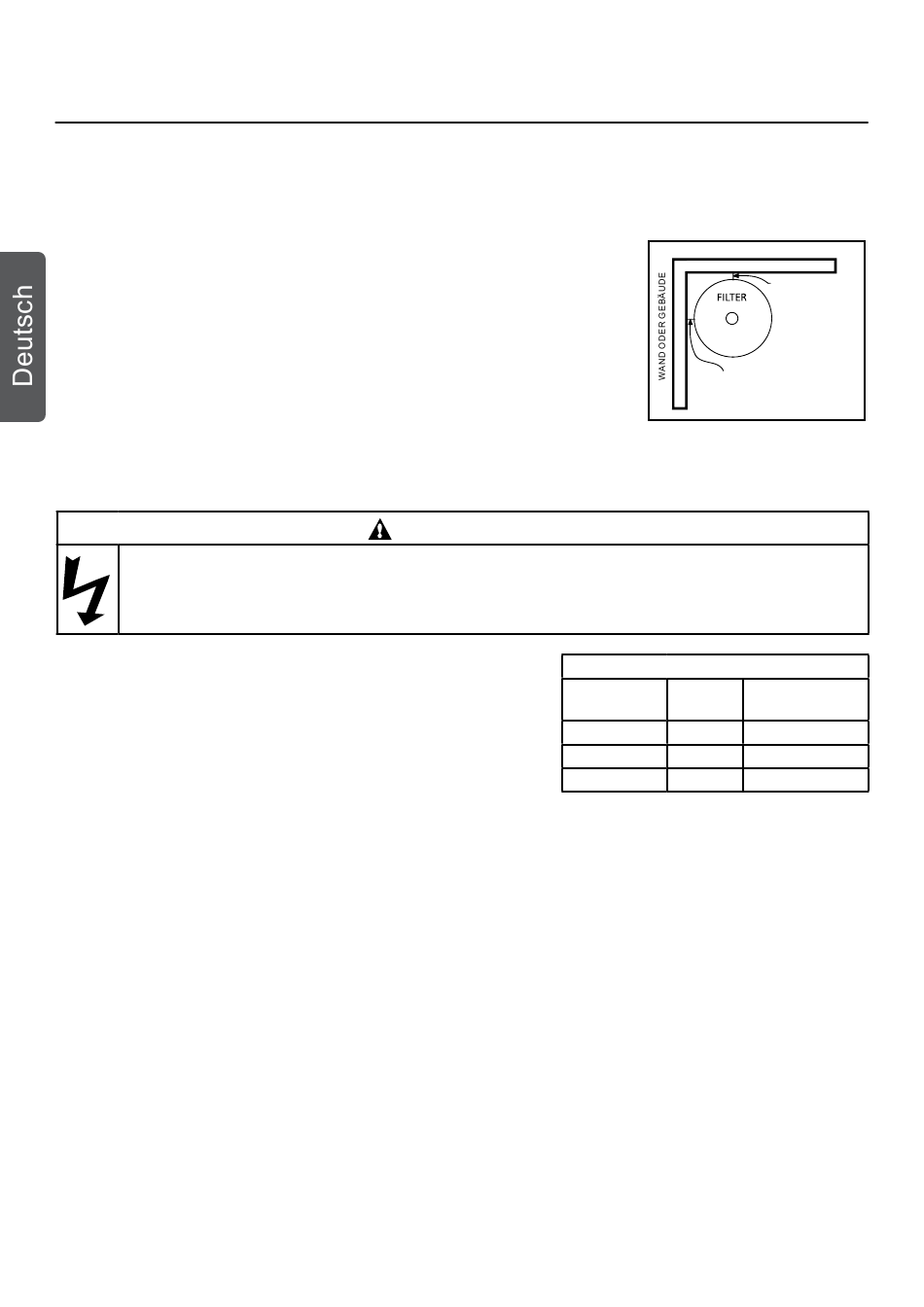

Abbildung 1.
TABELLE 1
Grösse
Vertikal
erf. Abstand
100 sq.ft.
154 cm
150 sq.ft.
193 cm
200 sq.ft.
193 cm
