Section 1.
INSTALLATION DU FILTRE
A. GÉNÉRALITÉS
1. Le filtre doit être installé sur une dalle de béton de niveau. Positionnez le réservoir de façon à ce que
l'opérateur puisse clairement voir les instructions, les avertissements et le manomètre. Veillez également à
positionner le réservoir de séparation de façon à ce que les raccords
de conduite, la vanne de commande et l'orifice de vidange soient
accessibles en cas d'entretien ou d'hivérisation.
2. Installez les commandes électriques (p.ex. interrupteurs Marche/Arrêt,
systèmes de commande du timer, etc.) à une distance minimum de
1,5mètre du réservoir en prévoyant un espace de dégagement suffisant
pendant le démarrage du système.
3. Prévoyez un dégagement suffisant autour du réservoir pour vérifier
visuellement l'installation correcte du collier, voir Figure 1.
4. Prévoyez un espace suffisant au-dessus du filtre pour retirer son
couvercle lors du nettoyage et de l'entretien. Cette distance varie en fonction du modèle de filtre employé.
Voir le tableau 1 pour le jeu vertical nécessaire.
Risque de décharge électrique ou d'électrocution. Positionnez le filtre et le purgeur d'air manuel
High Flow™ de façon à diriger en toute sécurité l'écoulement d'eau et l'eau ou l'air purgé(e). L'eau
vidangée d'un filtre ou d'une vanne mal positionné(e) peut créer un risque électrique à même
d'entraîner des blessures graves et des dommages matériels.
5. Pour installer le purgeur d'air manuel High Flow™, utilisez
uniquement le joint torique, vous n'avez pas besoin de
composé d'étanchéité pour filets. Positionnez le filtre de
façon à diriger l'écoulement d'eau de manière sécurisée.
Tournez le purgeur pour diriger l'eau ou l'air purgé(e) en
toute sécurité. L'eau vidangée d'un filtre ou d'un vanne mal
positionné(e) peut créer un risque électrique à même de
causer des dommages matériels.
6. Connectez tous les raccords de plomberie conformément
aux codes du bâtiment ou aux codes de plomberie locaux.
Les raccords de plomberie sont fournis avec un joint torique.
Utilisez uniquement du lubrifiant à base de silicone sur les
joints toriques. N'utilisez pas de pâte à joint pour conduit, de colle ou de solvant sur les traversées de cloison.
7. La base du filtre est fournie avec quatre (4) bossages de montage destinés à ancrer le réservoir sur la dalle
de béton.
8. La pression maximale de fonctionnement du réservoir de séparation est de 3.5BAR (50psi). Ne soumettez
jamais le réservoir de séparation à une pression excédant cette valeur, même en cas d'essais de la pression
hydrostatique. Une pression supérieure à 3.5BAR (50psi) peut entraîner l'expulsion du couvercle, à même de
provoquer des blessures graves, la mort ou des dommages matériels.
Pendant les essais de pression hydrostatique ou les tests de fuites externes du système de canalisation ou
de filtration installé, assurez-vous que la pression maximale supportée par le système de filtration N'EXCÈDE
PAS LA PRESSION DE FONCTIONNEMENT MAXIMALE DES COMPOSANTS INCLUS DANS LE SYS-
TÈME. Dans la plupart des cas, la pression maximale sera indiquée sur chaque composant du système.
En cas de doute sur la pression supportée par le système, installez un régulateur de pression ou un limiteur
de pression automatique certifié ASME dans le système de circulation, défini sur la pression de fonctionne-
ment la plus faible pour tous les composants du système.
AVERTISSEMENT
24
MUR OU STRUCTURE
SEPARATION
TANK
ESPACE MINIMUM 15cm

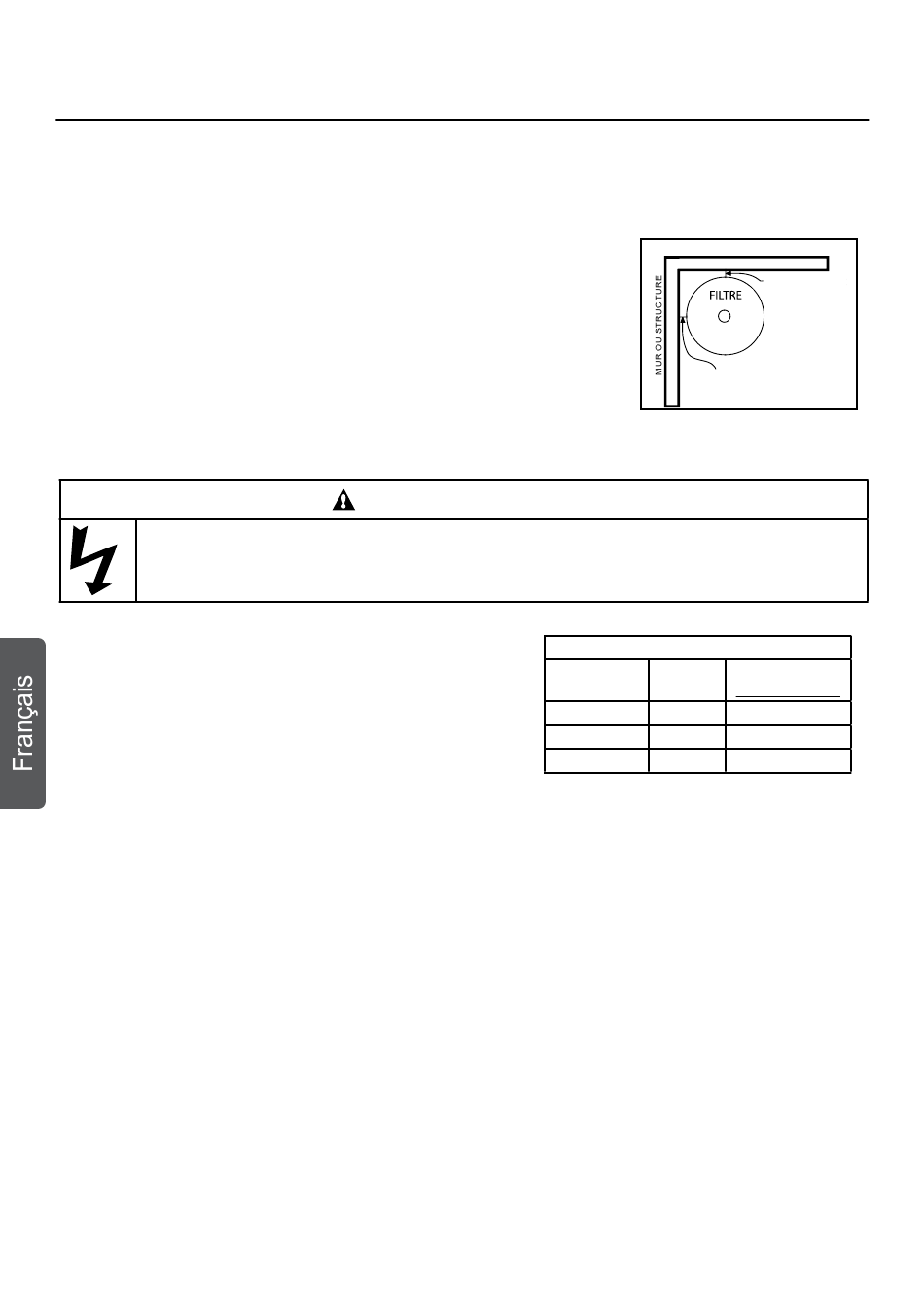

Figure 1.
TABLEAU 1
Modèle
Taille
PXC-RP100
100 sq.ft.
PXC-RP150
150 sq.ft.
PXC-RP200
200 sq.ft.
ESPACE
MINIMUM 15cm'
Vertical
Jeu nécessaire
154 cm
193 cm
193 cm
