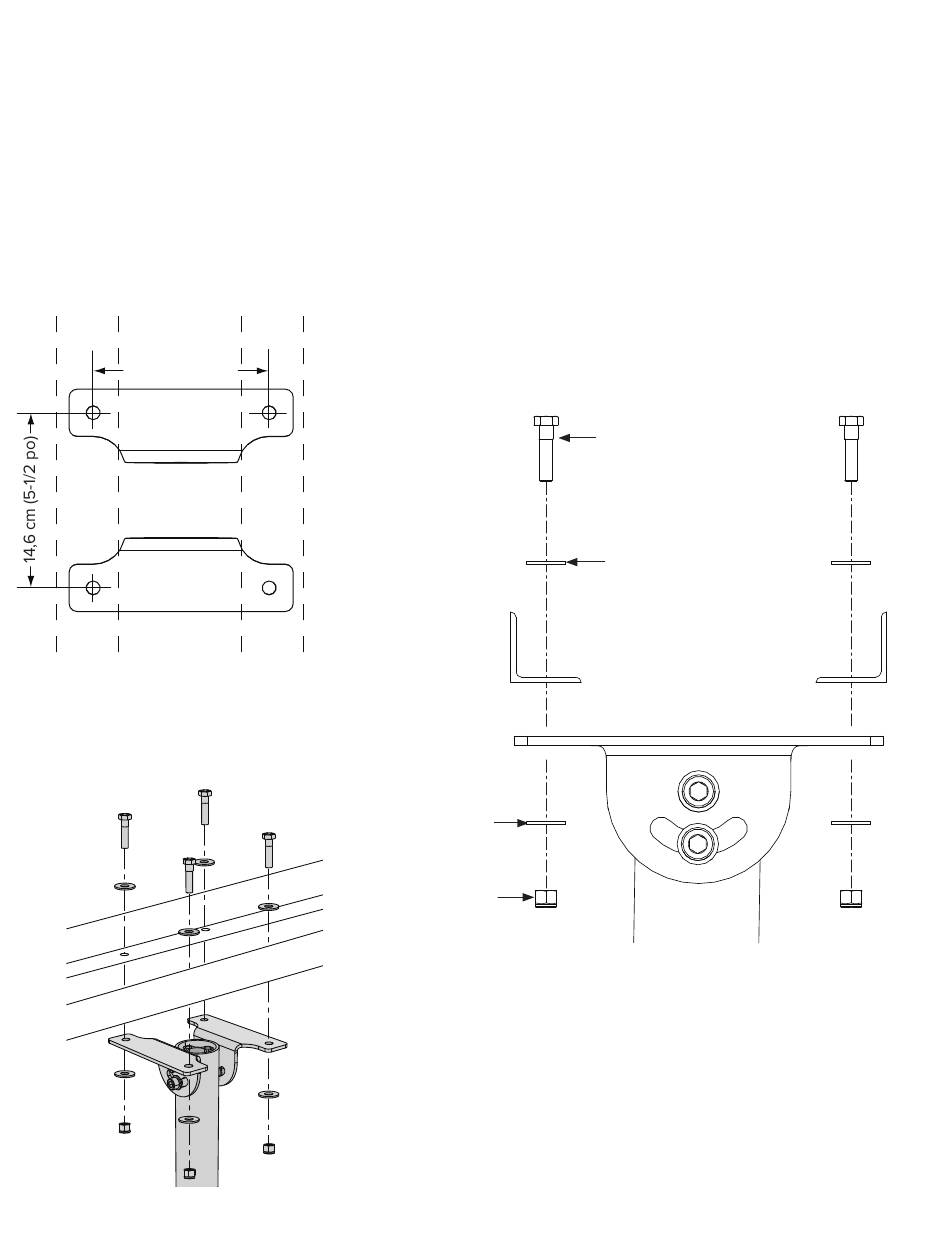

4. Fixer le support supérieur aux fers d'angle
Fixez le support supérieur (avec le tube de rallonge et la cale de montage supérieure fixée ensemble) directement
sur les fers d'angle en utilisant la quincaillerie de montage, comme montré. Consultez les schémas ci-dessous
pour les distances à respecter entre les fers d'angle. Serrez la quincaillerie afin qu'elle soit bien ajustée, mais
pas trop.
Quincaillerie de montage :
a. (4) vis à tête hexagonale M10 x 40 mm
b. (8) rondelles plates M10
c. (4) écrous à frein élastique M10
14,6 cm
(5-1/2 po)
Remarque : les lignes pointillées
représentent des fers d'angle.
12
WWW.BIGASSSOLUTIONS.COM
© 2015 DELTA T CORP.
Vue latérale
a
b
b
c
TOUS DROITS RÉSERVÉS.
