Prothermo NMT539
Endress+Hauser
Procédure de connexion du raccord fileté
Sens d'enroulement du ruban isolant
(sens inverse des aiguilles
d'une montre)
Raccord mâle
fileté [6]
Joint [7]
Sens d'enroulement du
ruban isolant (sens des
aiguilles d'une montre)
Ruban isolant [8]
(non inclus)

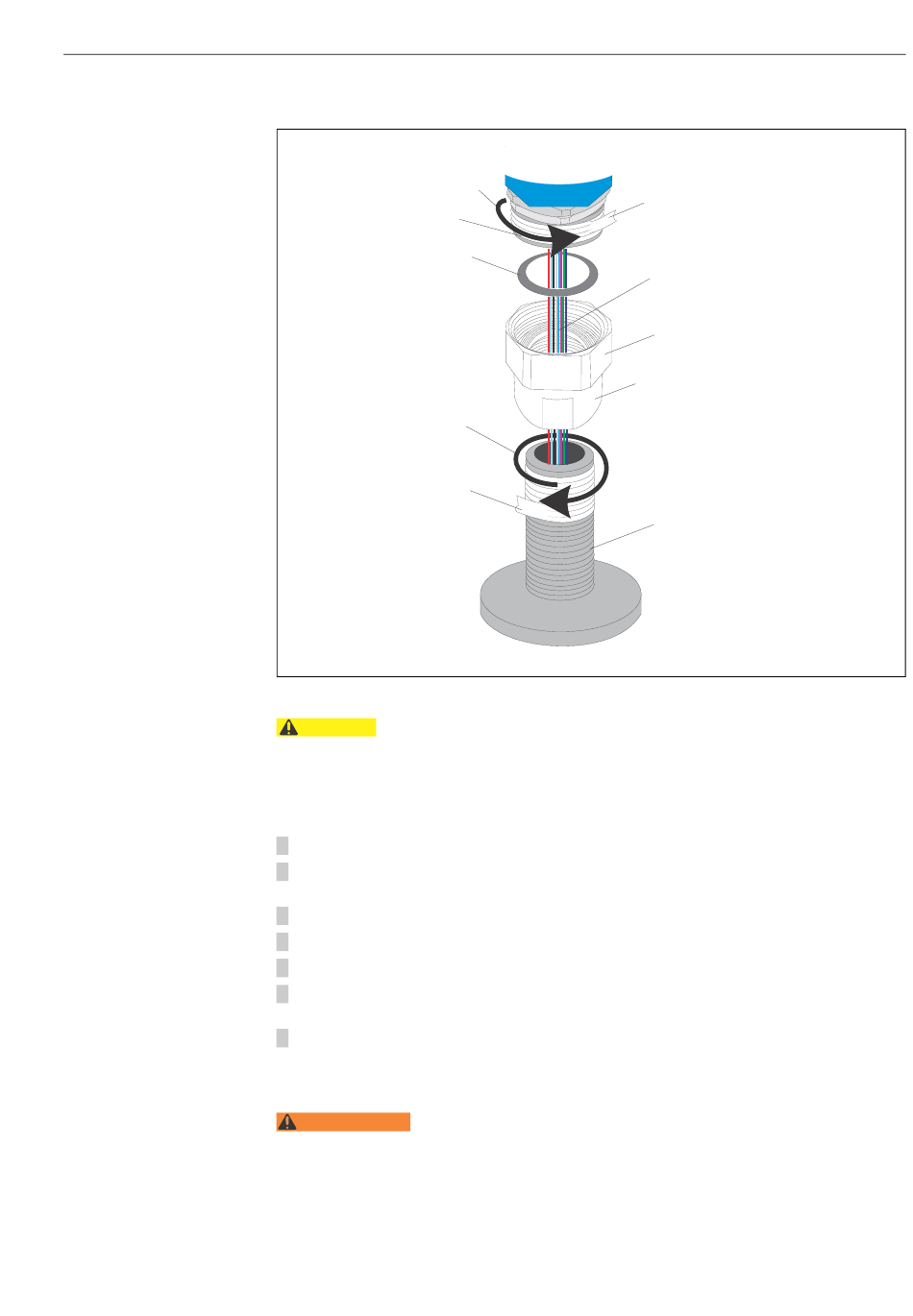

Figure 35 : Connexion du raccord fileté
ATTENTION
• Prendre des précautions avant l' i nstallation du NMT539 dans la sonde RTD.
• Desserrer le raccord fileté femelle de la partie inférieure du NPS.
• Monter le raccord fileté femelle sur la sonde RTD afin de s' a ssurer que chaque connexion puisse être
réalisée facilement.
1. Enrouler le ruban isolant [8] autour du raccord fileté du NPS 3/4 [2].
2. Insérer le raccord union libre [4] et le raccord fileté femelle du NPS [3] dans le raccord fileté du
NPS 3/4 [5], jusqu' à ce qu' i l soit serré complètement.
3. Insérer le joint [7] dans le raccord union [4] et monter le NMT539 sur la sonde RTD.
4. Enrouler le ruban isolant [1] autour du raccord fileté mâle [6] situé sur le côté du NMT539.
5. Serrer le raccord union [4] à la main, jusqu' à ce qu' i l soit serré.
6. Retirer le couvercle et vérifier que les deux côtés des câbles [2] présentent une longueur suffisante
pour être raccordés.
7. Après avoir effectué le raccordement des câbles et ajusté la position du NMT539, serrer le raccord
union [4] à la main et le serrer d' u n 1/8 de tour supplémentaire à l' a ide d' u ne clé.
Ceci termine la procédure de raccordement.
AVERTISSEMENT
Ne pas tirer sur les deux côtés des câbles et ne pas les soumettre à une tension excessive pendant cette
procédure. Le fait de tirer sur les câbles ou de les soumettre à une tension excessive peut endommager
l' i ntérieur du câble ; dans ce cas, le NMT539 ne pourra pas mesurer la température.
Côté NMT539
Ruban isolant [1]
(non inclus)
Câbles du signal RTD,
capacité sonde de fond d'eau
et sonde de temp. [2]
Raccord femelle
fileté du NPS [3]
Raccord-union libre [4]
Raccord fileté
du NPS 3/4 [5]
Côté sonde RTD
4 Câblage
