Couvercle De Protection - Endress+Hauser Prothermo NMT539 Manuel De Mise En Service

Prothermo NMT539
Endress+Hauser
3.4

Couvercle de protection

Dans le cas du NMT539 TIIS Ex d [ia], uniquement disponible au Japon, un couvercle de protection est
requis.
Rondelle élastique [9]
Rondelle [8]
Bossage [7]
Couvercle de
protection [6]

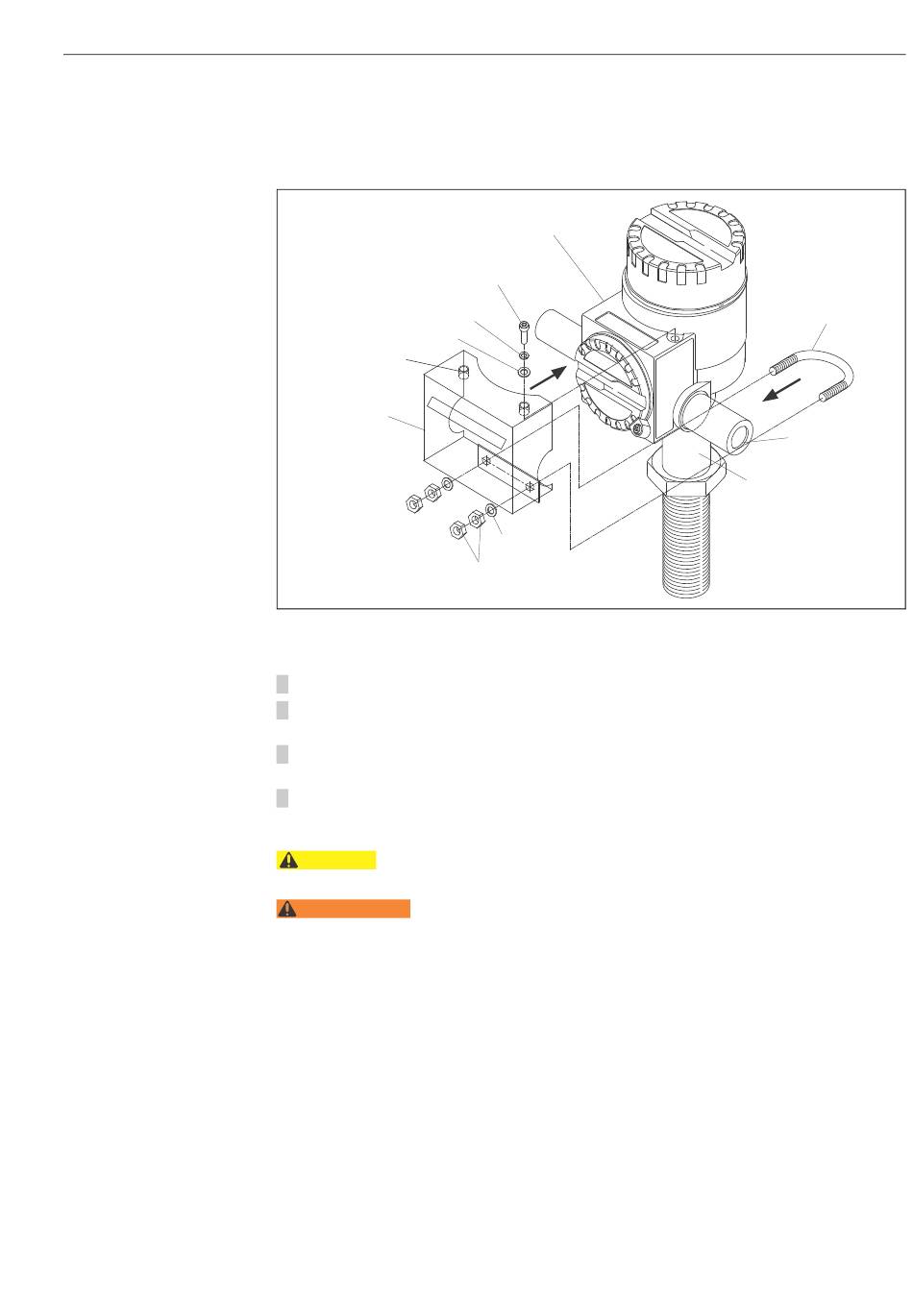

Figure 33 : Couvercle de protection
Procédure de fixation du couvercle de protection
1. Placer le couvercle de protection [6] sur le boîtier [11].
2. Fixer le couvercle de protection à l' a ide d' u ne vis à six pans creux [10], une rondelle élastique [9]
et une rondelle [4].
3. Insérer le boulon en [1] dans les trous du couvercle de protection par le côté de l' a daptateur
WB [3].
4. Fixer le couvercle de protection à l' a ide des rondelles [4] et des écrous doubles [5].
Ceci termine la procédure de fixation du couvercle de protection.
ATTENTION
Un serrage excessif des écrous [5] risque d' e ndommager le couvercle de protection [6].
AVERTISSEMENT
Veiller à utiliser les presse-étoupe joints au NMT539.
Boîtier [11]
Vis à six
pans creux [10]
Rondelle [4]
Ecrou [5]
3 Montage
Boulon en U [1]
Presse-
étoupe [2]
(SXC-16B)
Adaptateur WB [3]
27
