3 Montage
20
4. Mettre le fil de tension dans le crochet situé au fond de la cuve.
5. Sécuriser le fil de tension deux fois à travers le trou du crochet inférieur
6. Enrouler le fil fourni autour du fil de tension, afin de sécuriser le fil de tension.
Fil de tension
1
Sonde de
température
Crochet
Crochet

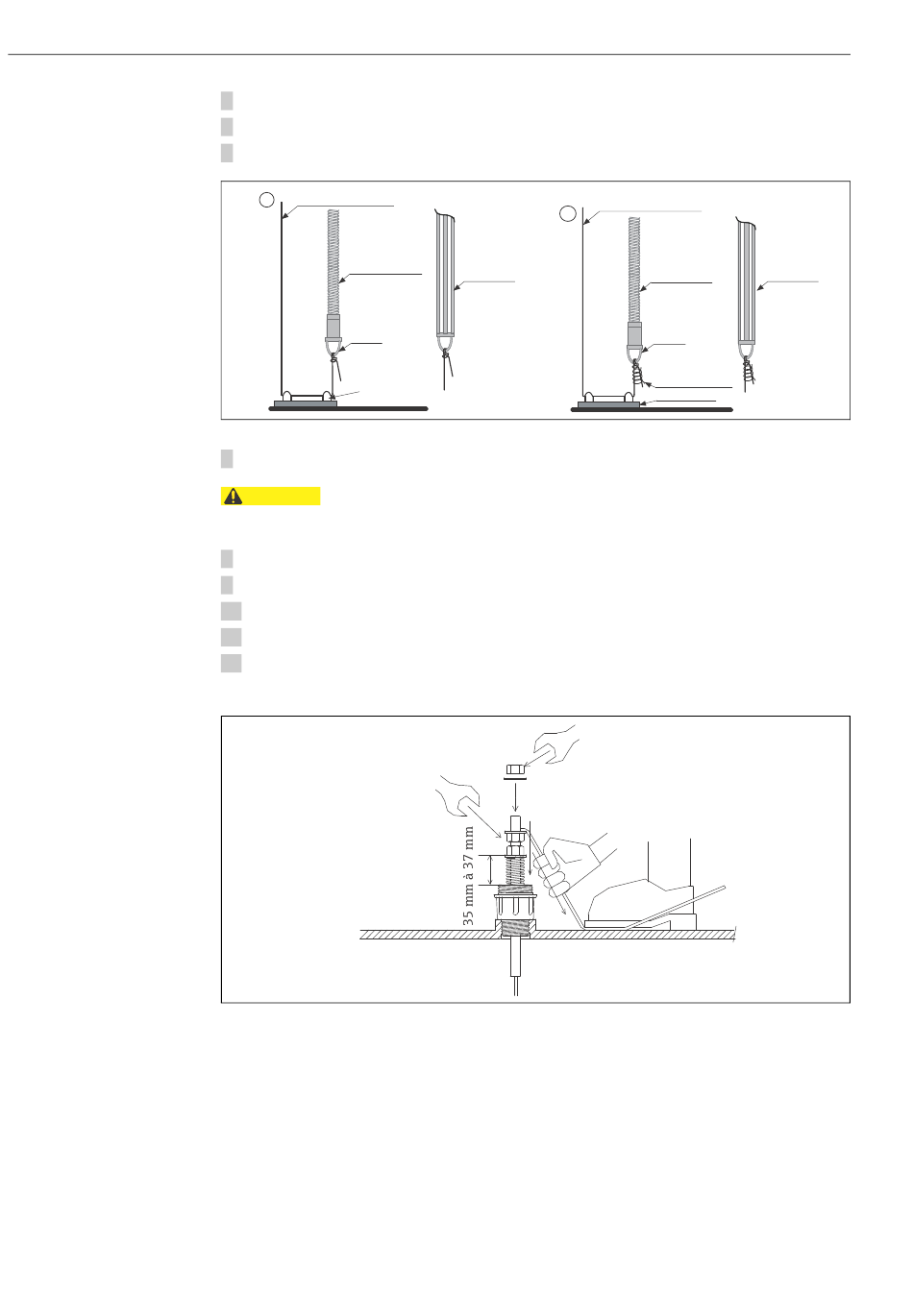

Figure 23 : Fixation de l' a ncrage supérieur - 1
7. A l' a ide de vis, fixer la bride de montage du Prothermo sur le piquage au sommet de la cuve.
ATTENTION
Conserver une compression du ressort de 35 à 37 mm (1.38 à 1.47 inch). Une compression du ressort
supérieure à 35 à 37 mm peut endommager le capteur.
8. Etirer l' e xtrémité du fil de tension autant que possible avec les mains et les pieds.
9. Plier le fil et le fixer au moyen d' u n écrou.
10. Couper le fil en trop.
11. Visser l' é crou pour compresser le ressort de l' a ncrage supérieur de 35 à 37 mm.
12. Couvrir l' a ncrage supérieur.
Ceci termine la procédure de montage de l' a ncrage supérieur.
Figure 24 : Fixation de l' a ncrage supérieur - 2
Fil de tension
2
Sonde de
fond d'eau
Prothermo NMT539
Sonde de Sonde de
température fond d'eau
Crochet
Fil fourni
Crochet
