3.2.4 Procédure de montage du NMT539
ATTENTION
• La longueur du tube flexible du NMT539 est définie selon les spécifications du client. Avant de réa-
liser le montage, vérifier les éléments suivants :
1. Numéro de repère (le cas échéant) sur le corps du NMT532
2. Longueur du tube flexible
3. Nombre de points de mesure
4. Intervalles entre les points de mesure
• Monter le NMT539 à une distance d' a u moins 500 mm(19.67") de la paroi de la cuve. Cela permet
d' é viter que la mesure ne soit influencée par les variations de la température ambiante.
• La procédure de montage du NMT539 sur une cuve varie en fonction du type de cuve. Les procé-
dures pour une cuve à toit fixe et pour une cuve à toit flottant sont montrées dans cette section à
titre d' e xemples. Toutefois, les procédures pour le montage de la tête de tube flexible sont identiques
pour tous les types de cuves (montage sur le sommet de la cuve).
• Le diamètre standard recommandé pour le piquage est de 50 mm (2").
Bride pour
tête de sonde
de température
sommet de cuve
Figure 18 : Montage du NMT539
Procédure d'enroulement du ruban isolant
AVERTISSEMENT
Enrouler le ruban isolant autour de la partie vissée illustrée ci-dessous, sur une largeur d' a u moins 30
mm (1.18"), afin de conserver le niveau élevé d' é tanchéité à l' a ir entre les brides.
1. Lorsque la hauteur de montage de la sonde est réglée, lever la sonde et marquer la position de la
partie inférieure de la bride.
2. Tourner la bride et la déplacer vers le haut, d' e nv. 30 mm (1.18") en direction du convertisseur.
3. Enrouler le ruban isolant (p. ex. en PTFE ou en d' a utres matériaux appropriés) autour du tube
d' a justement au-dessous de la partie inférieure de la bride.
4. Retourner la bride à la hauteur de montage (d' o rigine) marquée.
5. Enrouler le ruban isolant autour du tube d' a justement au-dessus de la bride.
6. Tourner le contre-écrou vers le bas, en direction de la bride, jusqu' à un serrage correct.
Ceci termine la procédure d' e nroulement du ruban isolant.
1

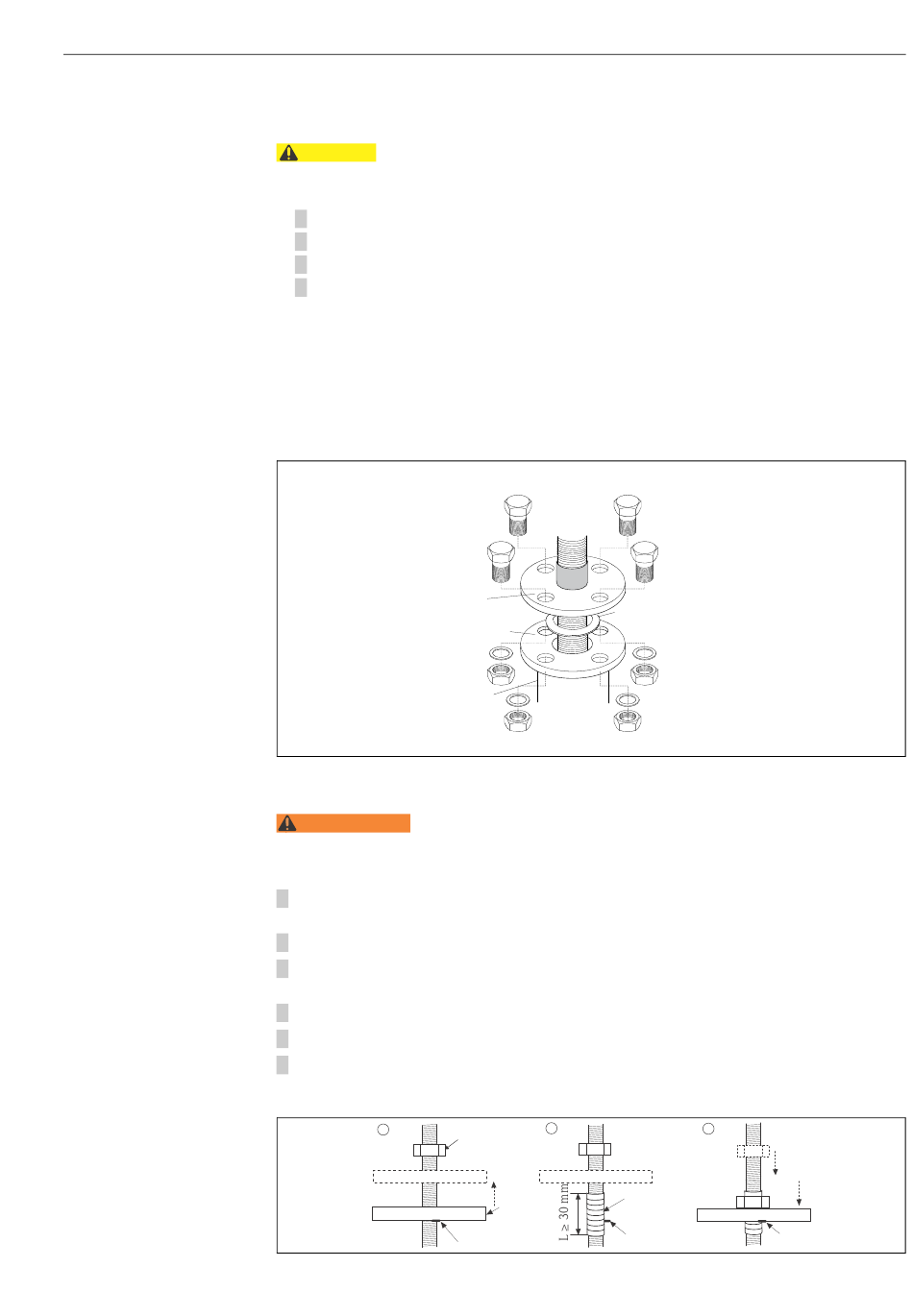

Figure 19 : Enroulement du ruban isolant
Boulon M16
(selon la bride)
Joint
Bride pour
Piquage
Rondelle M16
Ecrou M16
(selon la bride)
2
Contre-écrou
Ruban isolant
Bride
Marque
Marque
3 Montage
3
Marque
