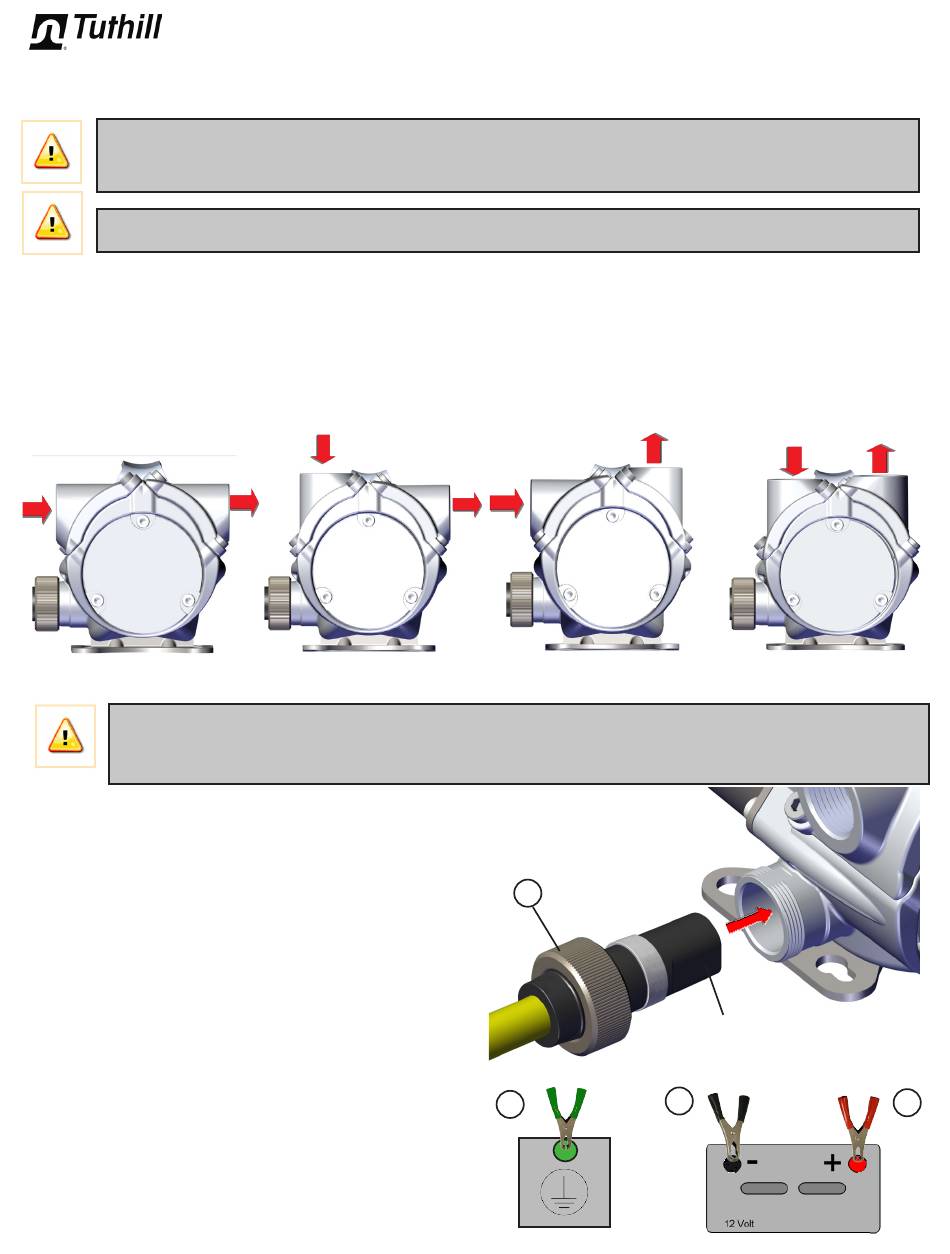

Configuration des brides

AVERTISSEMENT! S'assurer que les joints et le filtre sont correctement positionnés et propres à chaque
reconfiguration des brides. Des joints ou des filtres mal installés ou sales pourraient entraîner des fuites et le
risque d'incendie ou d'explosion
ATTENTION! Toujours d'assurer que l'interrupteur d'alimentation est accessible après reconfiguration des ports
d'entrée et de sortie.
Les brides d'entrée et de sortie de la pompe Série RD peuvent être configurées verticalement, horizontalement ou une
combinaison des deux.
Pour changer la position d'une bride :
1.
Retirer les deux boulons à tête cylindrique maintenant la bride en position.
2.
Retirer la bride; examiner les surfaces d'étanchéité pour être sûr qu'elles sont propres et scelleront correctement.
3.
Positionner le joint et le filtre, et placer la bride dans la position désirée.
4.
Utiliser les deux boulons à tête cylindrique pour rattacher fermement la bride au boîtier de pompe. Serrer à un couple de
5,6 Nm (50 po/lb) avec une clé hexagonale de 4 mm.
Entrée
Sortie

Raccordement de l'alimentation en courant continu

DANGER! S'assurer que l'interrupteur d'alimentation est sur « OFF » avant de connecter les pinces de la
batterie/câbles d'alimentation à la source d'alimentation ou d'installer le câble dans la pompe pour prévenir
tout démarrage intempestif du moteur. Un démarrage intempestif du moteur peut provoquer une décharge
intentionnelle de carburant, créant un risque d'explosion et/ou d'incendie.
Inspecter le câble d'alimentation avant toute utilisation! Des
dommages à la gaine externe du câble qui expose des fils
exigent le remplacement du câble d'alimentation.
Installer le câble d'alimentation en l'alignant à plat sur la fiche
avec le devant de la pompe. Insérer la fiche dans le boîtier
de pompe comme l'indique le schéma. Verrouiller en place à
l'aide du collier fileté (A). SERRER À LA MAIN SEULEMENT!
Le câble d'alimentation se termine en pinces verte, noire et
rouge. Il faut utiliser les trois pinces.
1.
La pince verte (masse) doit être connectée en premier.
Connecter la pince verte au châssis du véhicule ou à une
prise de terre. NE PAS connecter la pince verte à la borne
de source d'alimentation négative.
2.
Ensuite, connecter la pince noire (négative) à la borne
négative de la source d'alimentation en courant continu.
3.
Connecter la pince rouge (positive) à la borne positive en
dernier.
Les pinces doivent être déconnectées dans
l'ordre inverse.
A
Vert
1
Mise à la
terre/masse
de châssis
6
Plat
Noir
Rouge
2
3
