Pfropfenmontage-Konfiguration

WARNUNG! Rohrgewindeverbindungen und Anschlüsse müssen mit geeignetem Dichtmittel oder Dichtband
abgedichtet werden, um die Wahrscheinlichkeit von Leckage zu minimieren. Undichtigkeiten sind ein Potenzial für
Brand oder Explosion.

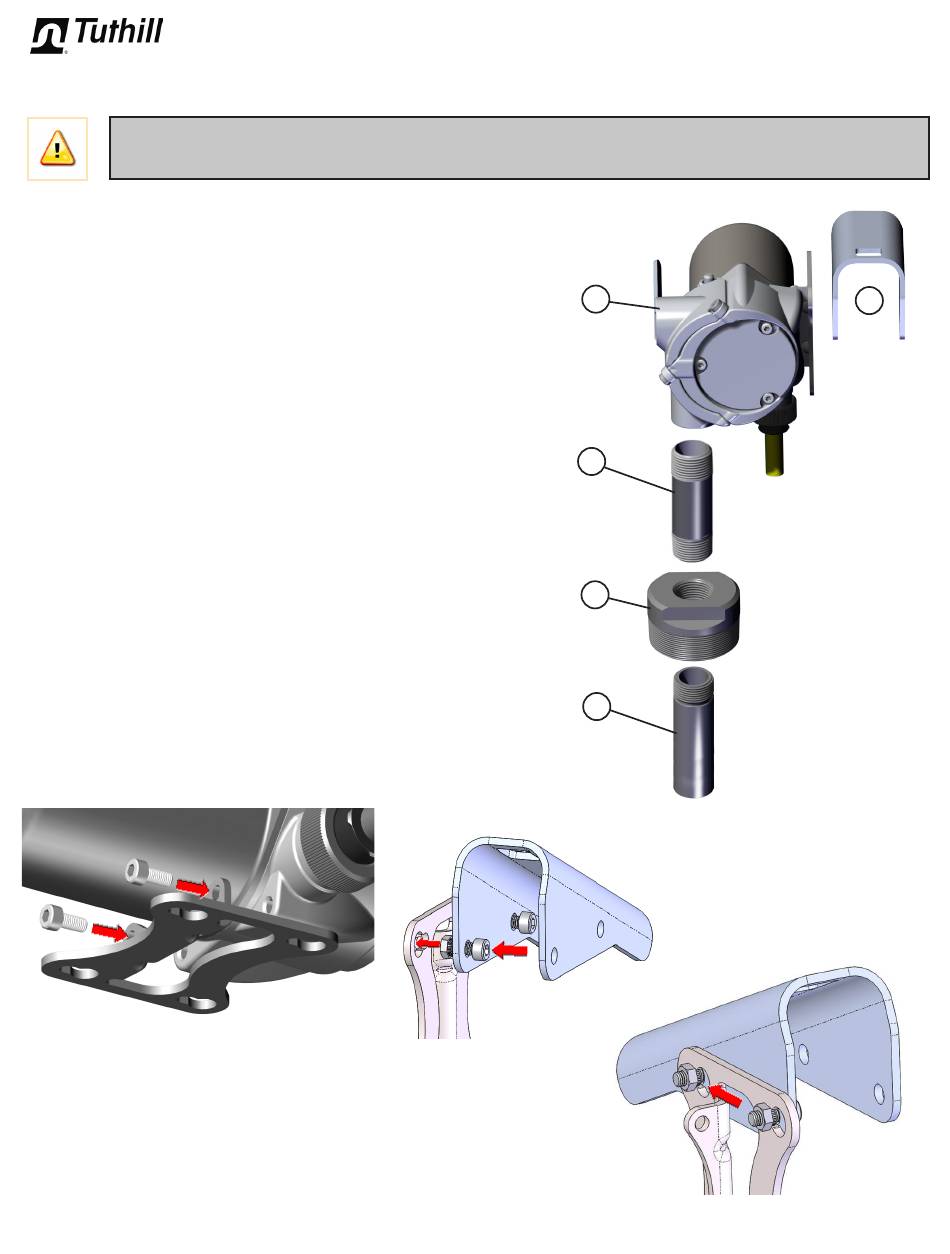

Die Pumpe der RD Serie wird mit dem Pfropfenadapter-Saugrohr auf
dem Pfropfen montiert. Der Saugschlauch wird in den Pfropfenadapt-
er geschraubt und muss so zugeschnitten werden, dass er maximal
75 mm (3 Zoll) über dem Tankboden liegt. Der Tank oder das Fass muss
entlüftet sein. Sicherstellen, dass die Stromversorgung abgetrennt ist,
bevor hier weitergearbeitet wird.
1. Die Auslasskonfiguration (A) für horizontale Abgabe ändern
(optional). Anweisungen sind auf Seite 6 zu finden.
2. Den Nippel (B) in die Pumpe schrauben und flüssigkeitsdicht
festziehen.
3. Das andere Ende des Nippels in den Pfropfenadapter (C)
schrauben und flüssigkeitsdicht festziehen.
4. Das Gewindeende (D) des verstellbaren Saugschlauchs an der
Unterseite des Pfropfenadapters anschrauben.
5. Den Saugschlauch so in die Tank- oder Fassöffnung verlegen, dass
das Schlauchende maximal 75 mm (3 Zoll) über dem Tank- oder
Fassboden liegt. Der Saugschlauch darf nicht am Boden aufliegen.
6. Den Pfropfenadapter in den Pfropfen schrauben und festziehen.
7. Am Ende des Pumpenschlauchs eine Düse oder ein Zapfventil
vorsehen, das dicht verschließbar ist, um Siphonwirkung zu
vermeiden, wenn die Pumpe nicht verwendet wird.
8. Die Zapfventilhalterung (E) am Pumpenfuss montieren (optional).
Einbau von Montagefuß und
Zapfventilhalterung
Der Montagefuß wird mit den zwei mitgelieferten Inbusschrauben an
der Pumpenunterseite verschraubt. Der Fuß muss mit der langen Seite
in Richtungen Pumpenvorderseite montiert werden (wie dargestellt).
Mit einem 4-mm-Inbusschlüssel mit einem Drehmoment von 5,6 Nm
(50 Zoll-lb) festziehen.
Bei Anwendungen mit Pfropfenmontage kann am Pumpenfuß eine
Zapfventilhalterung zur Aufnahme des Zapfventil montiert werden.
• Die zwei 4-mm-Inbusschrauben durch die Zapfventilhalterung einsetzen.
• Die Muttern teilweise auf die Inbusschrauben drehen.
• Die Muttern/Schrauben-Baugruppe durch die Langlöcher im Pumpenfuß
stecken.
• Die Baugruppe zur schmalen Seite der Langlöcher schieben.
• Die Zapfventilhalterung mit einem 4-mm-Inbusschlüssel festziehen.
Pumpenfuß
A
B
C
D
4
Zapfventilhalterung
E
