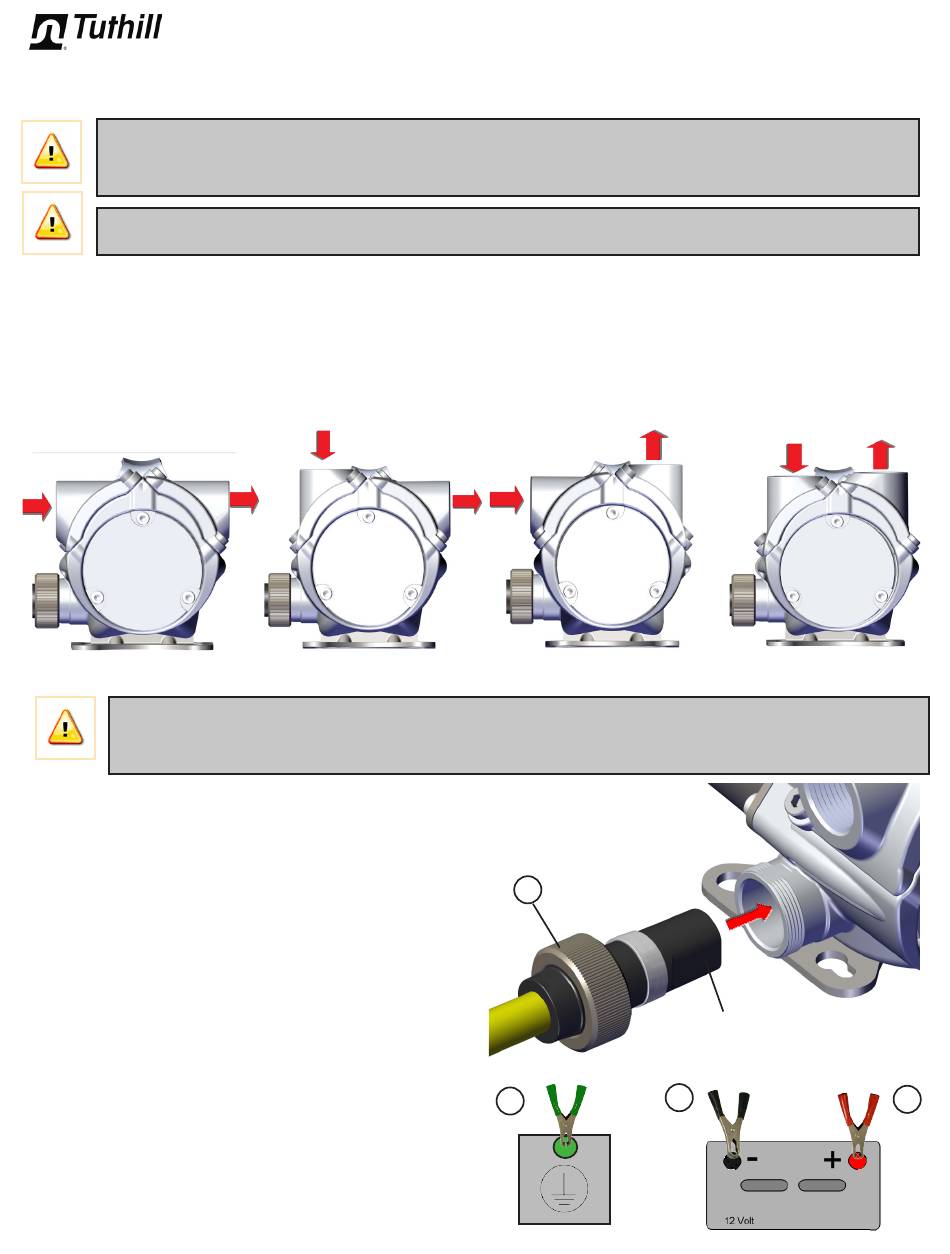

Configuración del reborde
¡ADVERTENCIA! Asegúrese de que los sellos y la rejilla se coloquen correctamente y que se limpien siempre
que se vuelvan a configurar los rebordes. Las rejillas y los sellos sucios o mal instalados pueden provocar
filtraciones y posibles incendios o explosiones
¡PRECAUCIÓN! Siempre asegúrese de que el interruptor de alimentación esté accesible, después de volver a
configurar los puertos de entrada y salida.
Los rebordes de entrada y salida de su bomba serie RD se pueden configurar de forma vertical, horizontal o en una
combinación de ambas.
Para cambiar la posición de un reborde:
1. Quite los dos pernos de cabeza hueca que sostienen el reborde en su posición.
2. Quite el reborde; examine las superficies de sellado para asegurarse de que estén limpias y sellen correctamente.
3. Coloque el sello, la rejilla y ubique el reborde en la posición deseada.
4. Use los dos pernos de cabeza hueca para volver a instalar firmemente el reborde en la carcasa de la bomba. Apriete a
5,6 Nm con una llave hexagonal de 4 mm.
Entrada Salida
Conexión de la alimentación de CC
¡PELIGRO! Asegúrese de que el interruptor de alimentación esté APAGADO antes de conectar las abrazaderas
de la batería y los cables de alimentación a la fuente de alimentación o antes de instalar el cable en la bomba,
para evitar que se produzca el arranque inesperado del motor. El arranque inesperado del motor puede provocar
una descarga accidental de combustible y generar un peligro de explosión e incendio.
¡Inspeccione el cable de alimentación antes de cada uso! El
cable de alimentación se debe reemplazar si los daños en su
cubierta exterior exponen el cableado.
Para instalar el cable de alimentación alinee la parte plana
en el conector con la parte delantera de la bomba. Inserte
el conector en la carcasa de la bomba como se muestra.
Bloquee en su posición con el collarín roscado (A). ¡SOLO
APRIETE MANUALMENTE! El cable de alimentación termina
en abrazaderas de color verde, negro y rojo. Se deben usar
las tres abrazaderas.
1. La abrazadera verde (conexión a tierra) se debe conectar
primero. Conecte la abrazadera verde al chasis del
vehículo o a tierra física. NO conecte la abrazadera verde
al poste negativo de la fuente de alimentación.
2. A continuación, conecte la abrazadera negra (negativa) al
poste negativo de la fuente de alimentación de CC.
3. Conecte la abrazadera roja (positiva) al último poste
positivo.
Las abrazaderas se deben desconectar en orden inverso.
A
Verde
1
Conexión
a tierra
física y
chasis
6
Parte
plana
Negro
Rojo
2
3
