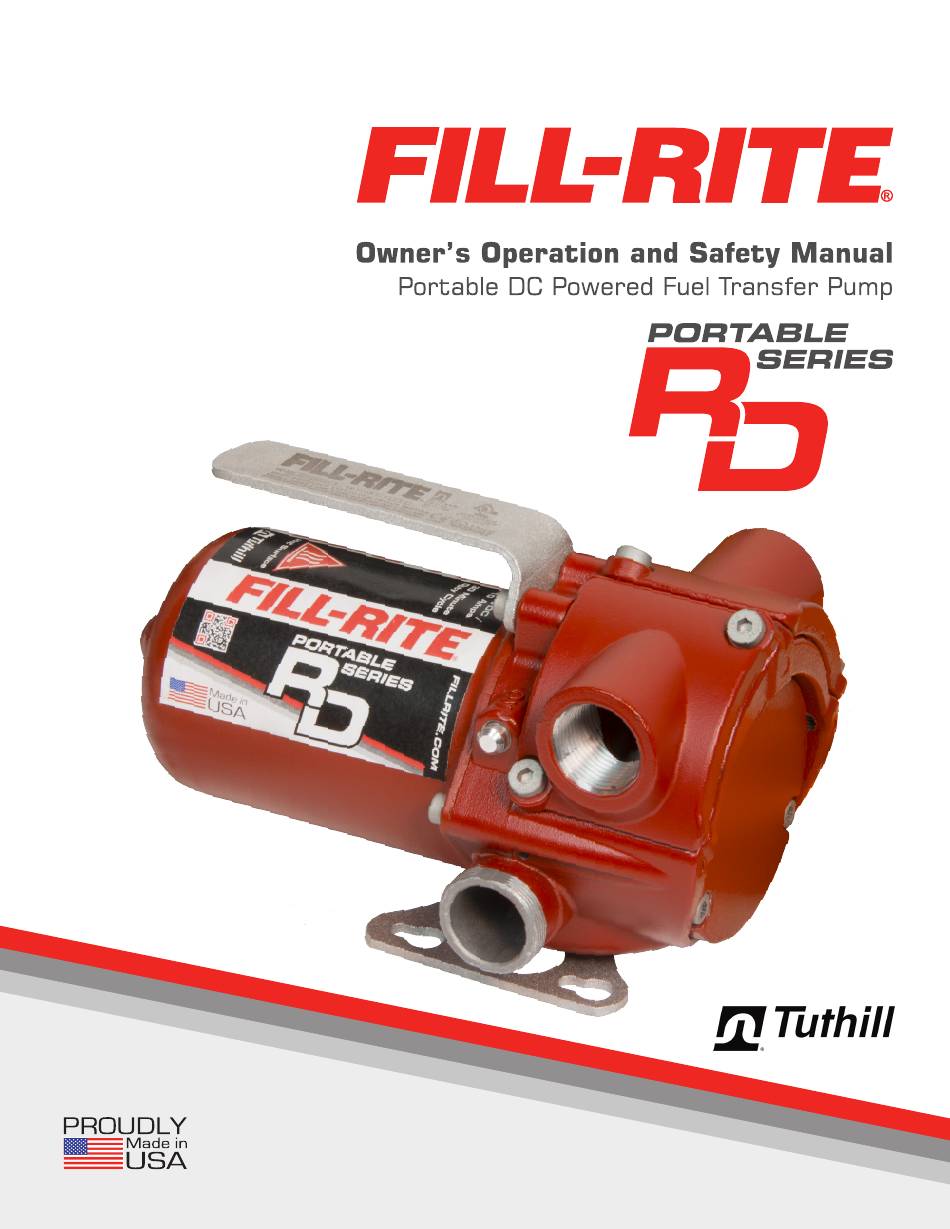

- Page 1 Original Instructions...
-
Page 2: Table Des Matières
IMPORTANT! These boxes contain information that illustrates a point that may save time, or be key to proper operation, or clarifies a step. At Tuthill, your satisfaction with our products is paramount to us. If you have questions or need assistance with your product, please contact us at 1-800-634-2695 (M-F 8 AM–5 PM ET). -
Page 3: Safety Information
Safety Information DANGER! Electrical wiring should be performed with extreme caution and in compliance with local, state, and national electrical code NEC/ANSI/NFPA 70, NFPA 30, and NFPA 30A, as appropriate for the intended use of the pump. Threaded rigid conduit, sealed fittings, and conductor seal should be used where applicable. -
Page 4: Bung Mount Configuration
Bung Mount Configuration WARNING! Threaded pipe joints and connections should be sealed with the appropriate sealant or sealant tape to minimize the possibility of leaks. Leaks create the potential for fire or explosion. The RD series pump mounts to the bung by way of the bung adapter suction tube. -
Page 5: Suction Hose Configuration
Suction Hose Configuration WARNING! Threaded pipe joints and connections should be sealed with the appropriate sealant or sealant tape to minimize the possibility of leaks. Leaks create the potential for fire or explosion. 1. Select chemically compatible inlet and outlet hoses that contain a static discharge wire, are for use with flammable liquids, and are rated to at least 50 psi. -
Page 6: Flange Configuration
Flange Configuration WARNING! Be certain seals and screen are properly positioned and clean any time the flanges are reconfigured. Improperly installed or dirty seals or screens could cause leaks and the potential for fire or explosion CAUTION! Always be certain the power switch is accessible after reconfiguring the inlet and outlet ports. The inlet and outlet flanges of your RD series pump can be configured vertically, horizontally, or a combination of both. -
Page 7: Power Switch
Power Switch DANGER! Be certain the power switch is “OFF” prior to connecting the battery clamps / power cables to the power source or installing the cable into the pump to prevent unexpected starting of the motor. Unexpected motor start can cause unintended discharge of fuel, creating an explosion and / or fire hazard. WARNING! The RD series pump body can become hot with extended use. -
Page 8: Troubleshooting
2695 (M-F 8 AM–5 PM ET), or on the web at “www.fillrite.com”. DANGER! DO NOT open or attempt to repair the motor on your Tuthill pump. Return it to the place of purchase for service. Opening the motor case will compromise the integrity of the Explosion Proof construction and void any existing warranty, approvals, and certifications (i.e.: ATEX, UL listing, CE, etc.). -
Page 9: Cleaning The Inlet Screen
Troubleshooting (cont’d) Symptom Cause Cure Fluid leakage. Bad o-ring gasket. Check all o-rings. Bad shaft seal. Return to place of purchase. Incompatible fluid. Refer to wetted parts list (page 10). Loose fasteners. Tighten fasteners. Inadequate plumbing seals. Reseal plumbing connections. Pump hums but will not Motor failure. -
Page 10: Technical Information
Technical Information Motor RD12 Power - DC 12, 24, 12/24 12 VDC 12 VDC HP (horsepower) rating 1/6 HP 1/6 HP Power cable length 10’ 10’ Power cable gauge 14 AWG 14 AWG Power cable DC battery connectors Amps (FLA) 14 A 14 A 3600... -
Page 11: Kits And Parts
Kits and Parts Kit Number Description Parts KIT812PC Power Cable Kit Quick Connect Power Cable Assembly 9 and Instructions* KIT812PCE Power Cable Kit (Europe) Quick Connect Power Cable Assembly 9 and Instructions* KIT812RG Rebuild Kit Rotor & Vanes 4 , Rotor Cover 1 , Inlet Screen 8 , Flange O-rings 7 , KIT1212RG** Rotor Cover O-Ring 3 , Flange Fasteners 6 , Rotor Cover Fasteners 2 , and Instructions*... - Page 12 Safety Testing Information The following standards were used to show compliance in North America: UL 674 – Electric Motors and Generators for Use in Division 1 Hazardous (Classified) Locations, 5th Edition. The following standards were used to show compliance in the European Union: Directive 2014/34/EU –...
- Page 13 Manual de operación y seguridad del propietario Bomba portátil de transferencia de combustible con alimentación por CC...
- Page 14 En Tuthill, su satisfacción con nuestros productos es primordial. Si tiene cualquier duda o necesita asistencia con nuestros productos, comuníquese con nosotros al 1-800-634-2695 (de lunes a viernes de 8:00 a. m. a 5:00 p. m., hora del este).
-
Page 15: Información De Seguridad
Información de seguridad ¡PELIGRO! El cableado eléctrico se debe realizar con sumo cuidado y conforme a los códigos de electricidad locales, estatales y nacionales NEC/ANSI/NFPA 70, NFPA 30 y NFPA 30A, según corresponda para el uso que se le dará a la bomba. Se deben utilizar conductos rígidos roscados, conectores sellados y sellos de conductor donde corresponda. -
Page 16: Configuración De Montaje De Tapón
Configuración de montaje de tapón ¡ADVERTENCIA! Las juntas de tuberías roscadas y las conexiones se deben sellar con un sellador adecuado o cinta selladora, para minimizar las posibilidades de filtraciones. Las filtraciones generan posibilidades de incendios y explosiones. Las bombas de la serie RD se montan en el tapón mediante el tubo de succión del adaptador de tapón. -
Page 17: Configuración Del Tubo Flexible De Succión
Configuración del tubo flexible de succión ¡ADVERTENCIA! Las juntas de tuberías roscadas y las conexiones se deben sellar con un sellador adecuado o cinta selladora, para minimizar las posibilidades de filtraciones. Las filtraciones generan posibilidades de incendios y explosiones. Seleccione tubos flexibles de entrada y salida con compatibilidad química que contengan un alambre de descarga estática, que sean para uso con líquidos inflamables y que estén clasificados... -
Page 18: Configuración Del Reborde
Configuración del reborde ¡ADVERTENCIA! Asegúrese de que los sellos y la rejilla se coloquen correctamente y que se limpien siempre que se vuelvan a configurar los rebordes. Las rejillas y los sellos sucios o mal instalados pueden provocar filtraciones y posibles incendios o explosiones ¡PRECAUCIÓN! Siempre asegúrese de que el interruptor de alimentación esté... -
Page 19: Interruptor De Alimentación
Interruptor de alimentación ¡PELIGRO! Asegúrese de que el interruptor de alimentación esté APAGADO antes de conectar las abrazaderas de la batería y los cables de alimentación a la fuente de alimentación o antes de instalar el cable en la bomba, para evitar que se produzca el arranque inesperado del motor. -
Page 20: Solución De Problemas
1-800-634-2695 (de lunes a viernes, de 8:00 a. m a 5:00 p. m., hora el este) o visite nuestro sitio web “www.fillrite.com”. ¡PELIGRO! NO abra ni intente reparar el motor de su bomba Tuthill. Devuélvala al lugar de compra si requiere servicio técnico. -
Page 21: Limpieza De La Rejilla De Entrada
Solución de problemas (continuación) Síntoma Causa Solución Filtración de líquido. Empaquetadura de junta tórica Verifique todas las juntas tóricas. defectuosa. Sello del eje defectuoso. Devuelva al lugar de compra. Líquido incompatible. Consulte la lista de piezas humectadas (página 10). Sujetadores sueltos. Apriete los sujetadores. -
Page 22: Información Técnica
Información técnica Motor RD12 Alimentación: CC 12, 24, 12/24 12 V CC 12 V CC Clasificación de HP (potencia) 1/6 HP 1/6 HP Longitud del cable de alimentación 3 metros 3 metros Calibre del cable de alimentación 14 AWG 14 AWG Conectores para batería de CC del cable de Sí... -
Page 23: Juegos Y Piezas
Juegos y piezas Número del Descripción Piezas juego KIT812PC Juego de cable de Conjunto de cable de alimentación de conexión rápida 9 e instrucciones* alimentación KIT812PCE Juego de cable de Conjunto de cable de alimentación de conexión rápida 9 e instrucciones* alimentación (Europa) KIT812RG Juego de reparación... - Page 24 Tuthill Corporation 8825 Aviation Drive | Fort Wayne, Indiana 46809 T (800) 634-2695 | (260) 747-7524 F (800) 866-4861 www.fillrite.com www.tuthill.com Tuthill UK LTD. Birkdale Close Manners Industrial Estate Ilkeston, Derbyshire DE7 8YA Reino Unido T +44 0 115 932 5226 F +44 0 115 932 4816 DC001582-000 Mod.5...
- Page 25 Manuel de fonctionnement et de sécurité du propriétaire Pompe de transfert de carburant alimentée en courant continu portable...
- Page 26 être essentiel à un bon fonctionnement ou clarifie une étape. Chez Tuthill, votre satisfaction à l’égard de nos produits est primordiale pour nous. Pour toute question ou tout besoin d’assistance concernant ce produit, prière de nous contacter en composant le 1-800-634-2695 (du lundi au vendredi, de 8 h à...
-
Page 27: Sécurité
Sécurité DANGER! Le câblage électrique doit être effectué avec une extrême prudence et conformément aux codes locaux, de l’État et nationaux de l’électricité NEC/ANSI/NFPA 70, NFPA 30 et NFPA 30A tel qu’approprié pour l’usage prévu de la pompe. Utiliser des conduits rigides filetés, des raccords étanches et un joint conducteur selon les besoins. -
Page 28: Configuration De Montage Sur Bonde
Configuration de montage sur bonde AVERTISSEMENT! Les joints de tuyaux filetés et les connexions doivent être étanchéifiés avec un produit ou un ruban d’étanchéité approprié pour minimiser la possibilité de fuites. Les fuites créent le risque d’incendie ou d’explosion. La pompe de Série RD se monte sur la bonde par le biais du tube d’aspiration d’adaptateur de bonde. -
Page 29: Configuration Du Tuyau D'aspiration
Configuration du tuyau d’aspiration AVERTISSEMENT! Les joints de tuyaux filetés et les connexions doivent être étanchéifiés avec un produit ou un ruban d’étanchéité approprié pour minimiser la possibilité de fuites. Les fuites créent le risque d’incendie ou d’explosion. Certains tuyaux d’arrivée et de sortie compatibles sur le plan chimique qui contiennent un fil de décharge statique sont réservés pour une utilisation avec des liquides inflammables et sont... -
Page 30: Configuration Des Brides
Configuration des brides AVERTISSEMENT! S’assurer que les joints et le filtre sont correctement positionnés et propres à chaque reconfiguration des brides. Des joints ou des filtres mal installés ou sales pourraient entraîner des fuites et le risque d’incendie ou d’explosion ATTENTION! Toujours d’assurer que l’interrupteur d’alimentation est accessible après reconfiguration des ports d’entrée et de sortie. -
Page 31: Interrupteur D'alimentation
Interrupteur d’alimentation DANGER! S’assurer que l’interrupteur d’alimentation est sur « OFF » avant de connecter les pinces de la batterie/câbles d’alimentation à la source d’alimentation ou d’installer le câble dans la pompe pour prévenir tout démarrage intempestif du moteur. Un démarrage intempestif du moteur peut provoquer une décharge intentionnelle de carburant, créant un risque d’explosion et/ou d’incendie. -
Page 32: Dépannage
1-800-634-2695 (L-V 8 h à 17 h HE), ou sur le Web à « www.fillrite.com ». DANGER! NE PAS ouvrir ni tenter de réparer le moteur de la pompe Tuthill. Le rapporter au lieu d’achat pour tout entretien. L’ouverture du boîtier du moteur peut compromettre l’intégrité de sa construction à l’épreuve des explosions et annulera toute garantie en vigueur et homologation (par ex. -
Page 33: Nettoyage Du Filtre D'arrivée
Dépannage (suite) Symptôme Cause Solution Fuite de liquide. Joint torique défectueux. Vérifier tous les joints toriques. Joint d’arbre défectueux. Rapporter au lieu d’achat. Liquide incompatible. Consulter la liste des pièces mouillées (page 10). Fixations desserrées. Serrer les fixations. Joints de plomberie inadéquats. Resceller les connexions de plomberie. -
Page 34: Information Technique
Information technique Moteur RD12 Alimentation - CC 12, 24, 12/24 12 VCC 12 VCC Puissance nominale HP (chevaux) 1/6 HP 1/6 HP Longueur du câble d’alimentation 3 m (10 pi) 3 m (10 pi) Calibre du câble d’alimentation 14 AWG 14 AWG Connecteurs de batterie CC du câble d’alimen- tation... -
Page 35: Kits Et Pièces
Kits et pièces Numéro de kit Description Pièces KIT812PC Kit de câble d’alimentation Ensemble de câble d’alimentation à raccordement rapide 9 et Instructions* KIT812PCE Kit de câble d’alimentation Ensemble de câble d’alimentation à raccordement rapide 9 et Instructions* (L’Europe) KIT812RG Kit de reconditionnement Rotor et excentriques 4 , Couvercle de rotor 1 , Filtre d’entrée 8 , Joints KIT1212RG**... - Page 36 Tuthill Corporation 8825 Aviation Drive | Fort Wayne, Indiana 46809 T (800) 634-2695 | (260) 747-7524 F (800) 866-4861 www.fillrite.com www.tuthill.com Tuthill UK LTD. Birkdale Close Manners Industrial Estate Ilkeston, Derbyshire DE7 8YA Royaume-Uni T +44 0 115 932 5226 F +44 0 115 932 4816 DC001582-000 Rév.
- Page 37 Betriebs- und Sicherheitsanleitung Tragbare DC-Kraftstofftransferpumpe...
- Page 38 Arbeitsschritt weiter erläutern. Bei Tuthill ist Ihre Zufriedenheit mit unseren Produkten von höchster Bedeutung. Bei Fragen oder wenn Sie Hilfe mit dem Produkt benötigen, kontaktieren Sie uns bitte unter der Rufnummer 1-800-634-2695 (Mo-Fr 8.00-17.00 Uhr EST).
-
Page 39: Sicherheitsinformationen
Sicherheitsinformationen GEFAHR! Die Verkabelung darf nur äußerst vorsichtig durchgeführt werden und muss dem vorgesehenen Verwendungszweck der Pumpe, den geltenden örtlichen und landesweiten Vorschriften, dem technischen Regelwerk sowie NEC/ANSI/NFPA 70, NFPA 30 und NFPA 30A entsprechen. Verschraubte Kabelrohre, abgedichtete Anschlüsse und Leiterdichtungen müssen verwendet werden, wo dies erforderlich ist. Die Pumpe muss vorschriftsmäßig geerdet sein. -
Page 40: Pfropfenmontage-Konfiguration
Pfropfenmontage-Konfiguration WARNUNG! Rohrgewindeverbindungen und Anschlüsse müssen mit geeignetem Dichtmittel oder Dichtband abgedichtet werden, um die Wahrscheinlichkeit von Leckage zu minimieren. Undichtigkeiten sind ein Potenzial für Brand oder Explosion. Die Pumpe der RD Serie wird mit dem Pfropfenadapter-Saugrohr auf dem Pfropfen montiert. Der Saugschlauch wird in den Pfropfenadapt- er geschraubt und muss so zugeschnitten werden, dass er maximal 75 mm (3 Zoll) über dem Tankboden liegt. -
Page 41: Saugschlauch-Konfiguration
Saugschlauch-Konfiguration WARNUNG! Rohrgewindeverbindungen und Anschlüsse müssen mit geeignetem Dichtmittel oder Dichtband abgedichtet werden, um die Wahrscheinlichkeit von Leckage zu minimieren. Undichtigkeiten sind ein Potenzial für Brand oder Explosion. Chemisch verträgliche Ein- und Auslassschläuche mit einem Statikableitungsdraht, die zur Verwendung mit entzündlichen Flüssigkeiten geeignet sind und eine Nenndruckfestigkeit von mindestens 345 kPa (50 psi) haben, auswählen. -
Page 42: Flanschkonfiguration
Flanschkonfiguration WARNUNG! Sicherstellen, dass Dichtungen und Siebe korrekt platziert und sauber sind, wenn die Flansche neu konfiguriert werden. Unvorschriftsmäßig eingebaute oder verschmutzte Dichtungen oder Siebe können Undichtigkeiten und damit einen Brand oder eine Explosion verursachen. VORSICHT! Stets darauf achten, dass der Netzschalter zugänglich ist, nachdem die Ein- und Auslassanschlüsse neu konfiguriert wurden. -
Page 43: Netzschalter
Netzschalter GEFAHR! Darauf achten, dass der Netzschalter auf OFF (AUS) gestellt ist, bevor die Batterieklemmen/Netzkabel an die Stromquelle oder das Kabel an der Pumpe angebracht werden, um ein versehentliches Anlassen des Motors zu vermeiden. Ein versehentlicher Motorstart kann unbeabsichtigt Kraftstoff abgeben und eine Explosions- und Brandgefahr erzeugen. -
Page 44: Störungsbeseitigung
Sie uns bitte unter der Rufnummer 1-800-634-2695 (Mo-Fr 8.00-17.00 Uhr EST) oder über das Internet unter www.fillrite.com. GEFAHR! KEINESFALLS den Motor der Tuthill-Pumpe öffnen oder zu reparieren versuchen. Er muss an die Verkaufsstelle zurückgebracht werden. Wenn das Motorgehäuse geöffnet wird, wird dies die explosionssichere Bauweise beeinträchtigen. -
Page 45: Reinigung Des Einlasssiebs
Störungsbeseitigung (Forts.) Symptom Ursache Abhilfe Flüssigkeitsleck. Mangelhafte O-Ring-Dichtung. Alle O-Ringe überprüfen. Defekter Wellendichtring. Zur Verkaufsstelle zurückbringen. Unverträgliche Flüssigkeit. Auf die Liste der benetzten Teile Bezug nehmen (Seite 10). Lockere Befestigungsteile. Befestigungsteile festziehen. Unzureichende Dichtungen in den Rohrleitungsanschlüsse neu abdichten. Rohrleitungen. Pumpe summt, lässt sich Motorausfall. -
Page 46: Technische Daten
Technische Daten Motor RD12 Stromversorgung – Gleichspannung 12, 24, 12/24 12 VDC 12 VDC Nennleistung (PS) 0,16 PS 0,16 PS Netzkabellänge 3 m (10 Fuß) 3 m (10 Fuß) Netzkabelstärke 14 AWG 14 AWG Netzkabel Gleichspannungs-Batterieanschlüsse A (FLA) 14 A 14 A 1/min 3600... -
Page 47: Sätze Und Ersatzteile
Sätze und Ersatzteile Satz-Nr. Beschreibung Teile-Nr. KIT812PC Netzkabelsatz Schnellverschluss-Netzkabelbaugruppe 9 und Anweisungen* KIT812PC Netzkabelsatz (Europa) Schnellverschluss-Netzkabelbaugruppe 9 und Anweisungen* KIT812RG Nachrüstsatz Rotor & Schieber 4 , Rotorabdeckung 1 , Einlasssieb 8 , Flansch-O- KIT1212RG** Ringe 7 , Rotorabdeckung-O-Ring 3 , Flansch-Befestigungsteile 6 , Rotorabdeckung-Befestigungsteile 2 und Anweisungen* KIT812FL Einzelflanschsatz (NPT) - Page 48 8825 Aviation Drive | Fort Wayne, Indiana 46809, USA T (800) 634-2695 | (260) 747-7524 F (800) 866-4861 www.fillrite.com www.tuthill.com Tuthill UK LTD. Birkdale Close Manners Industrial Estate Ilkeston, Derbyshire DE7 8YA T +44 0 115 932 5226 F +44 0 115 932 4816...
