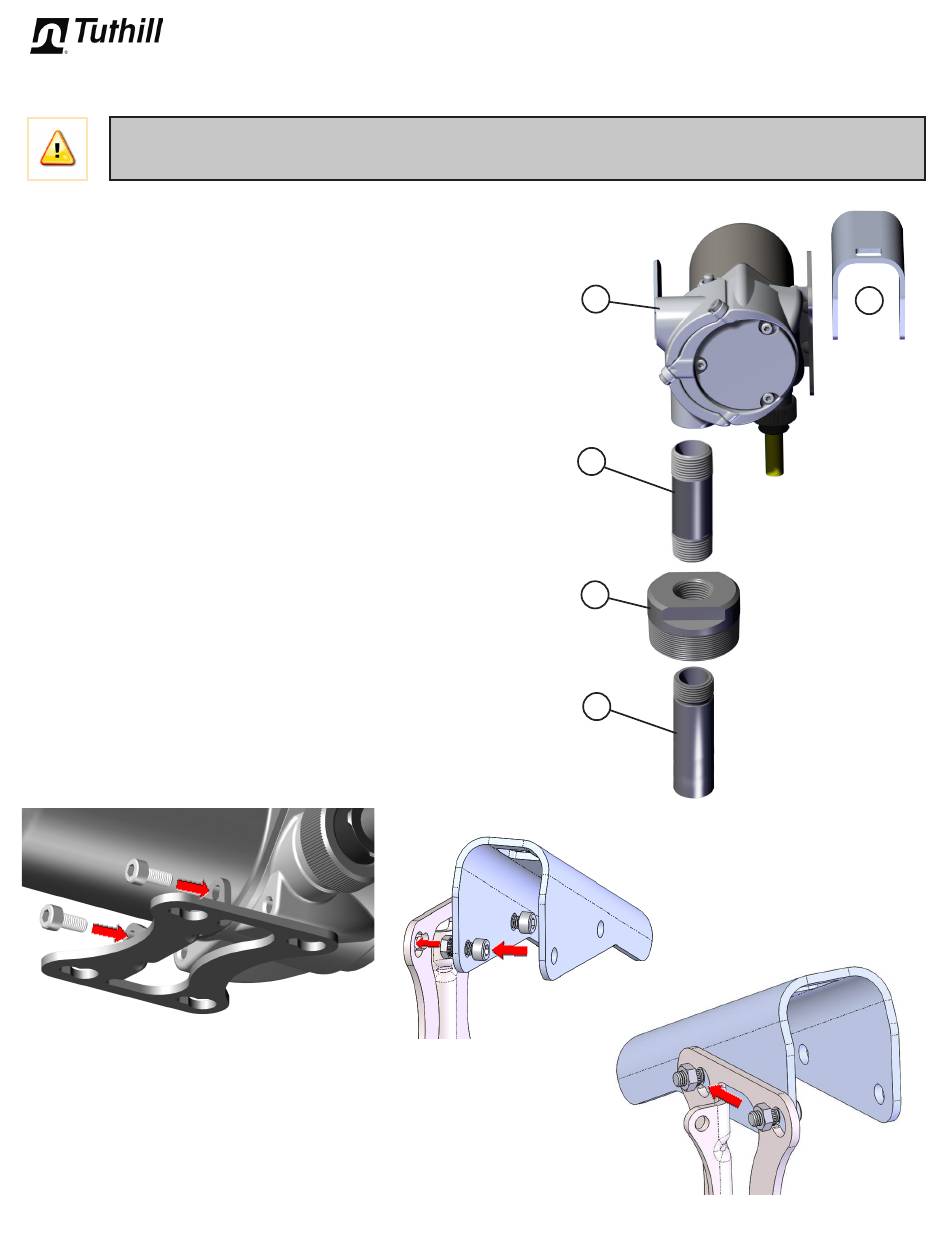

Configuration de montage sur bonde
AVERTISSEMENT! Les joints de tuyaux filetés et les connexions doivent être étanchéifiés avec un produit ou
un ruban d'étanchéité approprié pour minimiser la possibilité de fuites. Les fuites créent le risque d'incendie ou
d'explosion.
La pompe de Série RD se monte sur la bonde par le biais du tube
d'aspiration d'adaptateur de bonde. Le tube d'aspiration se visse
dans l'adaptateur de bonde, et doit être ajusté à une longueur qui le
positionne à moins de 75 mm (3 po) du fond du réservoir. Le réservoir
ou le tambour doit être ventilé. S'assurer de déconnecter l'alimentation
avant de continuer.
1.
Modifier la configuration de sortie (A) pour une décharge horizontale
(en option). Voir les instructions en page 6.
2.
Visser le mamelon (B) dans l'arrivée de la pompe et bien sceller.
3.
Visser l'autre extrémité du mamelon dans l'adaptateur de bonde (C)
et bien sceller.
4.
Visser l'extrémité filetée (D) du tuyau d'aspiration réglable dans le
bas de l'adaptateur de la bonde.
5.
Étendre le tuyau d'aspiration dans l'ouverture du réservoir ou du
baril dans les 75 mm (3 po) du fond du réservoir ou du baril. Ne pas
faire reposer le tuyau d'aspiration sur le fond.
6.
Fileter l'adaptateur de bonde dans la bonde et serrer.
7.
Installer le tuyau de décharge avec un pistolet ou une valve à
l'extrémité qui puisse être bien fermée pour prévenir tout siphonnage
lorsque la pompe n'est pas utilisée.
8.
Attacher la gaine de pistolet (E) au pied de pompe (en option).
Installation du pied de montage et
de la gaine de pistolet
Le pied de montage est boulonné au bas de la pompe à l'aide des deux
vis à tête cylindrique fournies. Monter le pied sur le côté le plus long
faisant face au devant de la pompe comme l'illustre le schéma. Serrer à
un couple de 5,6 Nm (50 po/lb) avec une clé hexagonale de 4 mm.
Dans les applications de montage sur bonde, une gaine de pistolet peut être
attachée au pied de montage de la pompe pour entreposage du pistolet.
•
Insérer les deux vis tête hexagonale de 4 mm à travers la gaine de pistolet.
•
Fileter les écrous noyés à sertir partiellement dans les vis tête hexagonale
de 4 mm.
•
Insérer l'ensemble écrou/vis à travers les ouvertures à fentes dans le pied
de la pompe.
•
Faire glisser l'ensemble dans l'extrémité étroite des fentes.
•
Utiliser une clé hexagonale de 4 mm pour serrer la gaine de pistolet en
place.
Pied de pompe
A
B
C
D
Gaine de
pistolet
4
E
