Configuración de montaje de tapón
¡ADVERTENCIA! Las juntas de tuberías roscadas y las conexiones se deben sellar con un sellador adecuado
o cinta selladora, para minimizar las posibilidades de filtraciones. Las filtraciones generan posibilidades de
incendios y explosiones.

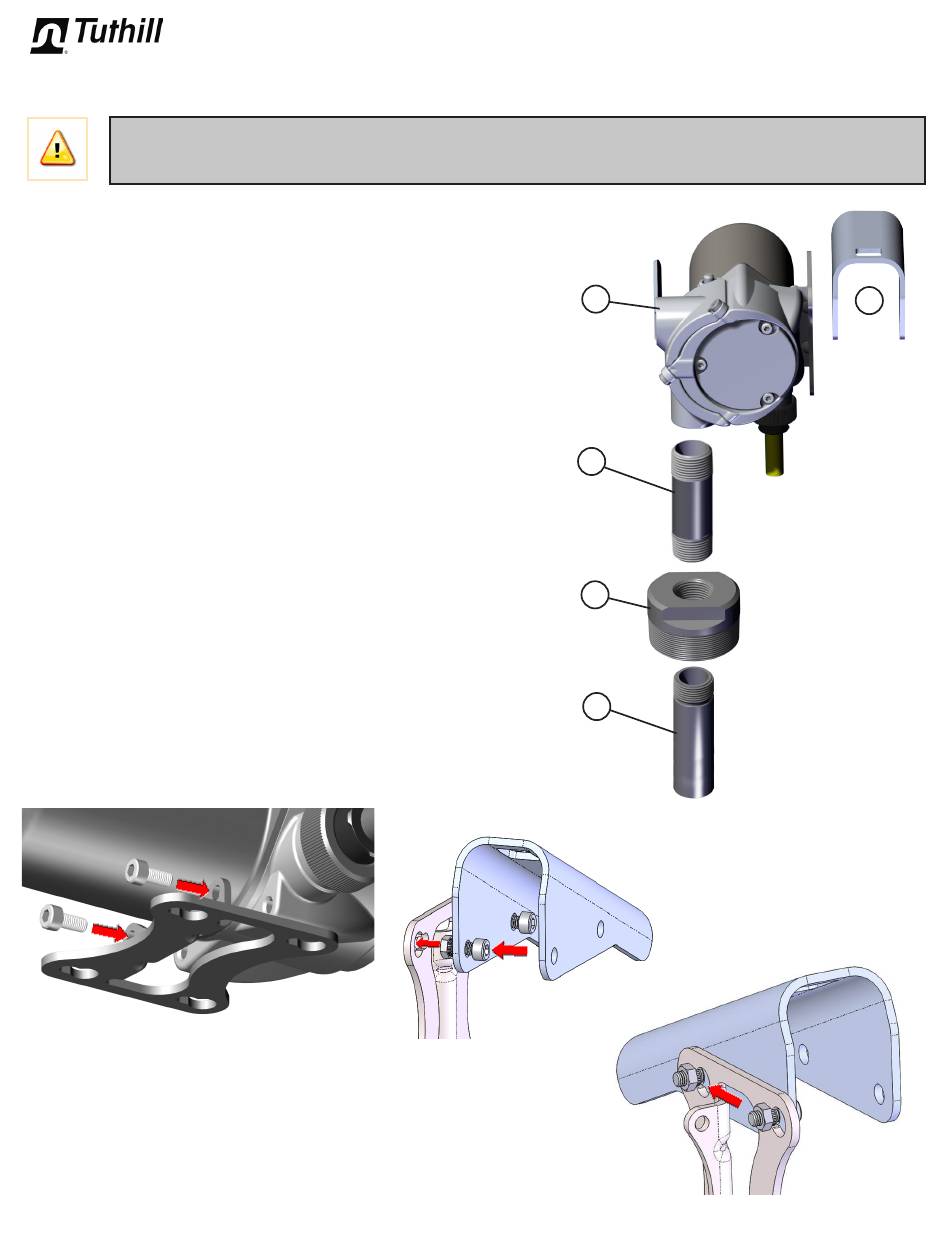

Las bombas de la serie RD se montan en el tapón mediante el tubo
de succión del adaptador de tapón. El tubo de succión se enrosca en
el adaptador de tapón y se debe ajustar a una longitud que lo coloque
dentro de 7,5 cm desde la parte inferior del tanque. El tanque o tambor
debe tener ventilación. Antes de continuar, asegúrese de que la
alimentación esté desconectada.
1. Cambie la configuración de salida (A) para descarga horizontal
(opcional). Consulte la página 6 para obtener las instrucciones.
2. Atornille la boquilla (B) en la entrada de la bomba y apriete hasta que
quede impermeable.
3. Atornille el otro extremo de la boquilla en el adaptador de tapón (C) y
apriete hasta que quede impermeable.
4. Atornille el extremo roscado (D) del tubo de succión ajustable en la
parte inferior del adaptador de tapón.
5. Extienda el tubo de succión en la abertura del barril o tanque, hasta
dentro de 7,5 cm del recipiente. No apoye el tubo de succión en la
parte inferior.
6. Enrosque el adaptador de tapón en el tapón y apriete.
7. Instale un tubo flexible de descarga con una boquilla o válvula en
el extremo que se pueda cerrar firmemente, para evitar el sifonaje
cuando la bomba no esté en uso.
8. Instale una envoltura de boquilla (E) en la base de la bomba
(opcional).
Instalación de base de montaje y
envoltura de boquilla
La base de montaje se emperna a la parte inferior de la bomba, con los
dos tornillos de cabeza hueca proporcionados. Monte la base con el lado
más largo orientado hacia la parte delantera de la bomba, como se ilustra.
Apriete a 5,6 Nm con una llave hexagonal de 4 mm.
En aplicaciones de montaje de tapón, se puede instalar una envoltura de boquilla
en la base de montaje de la bomba, para el almacenamiento de la boquilla.
• Inserte los dos tornillos de cabeza hexagonal de 4 mm a través de la
envoltura de boquilla.
• Enrosque las tuercas de cierre parcialmente sobre los tornillos de cabeza
hexagonal de 4 mm.
• Inserte el conjunto de tornillo y tuerca a través de las aberturas ranuradas en
la base de la bomba.
• Deslice el conjunto hacia el extremo angosto de las ranuras.
• Use una llave de cabeza hexagonal de 4 mm para apretar la envoltura de
boquilla en su posición.
Base de la
bomba
A
B
C
D
Envoltura de
boquilla
4
E
