APAS sensor head | Montage
Bosch Rexroth AG, Version 11/2020, 3 842 565 047
6.7
Démonter la tête du capteur sur l'assistant APAS
Dommages de la tête de capteur lors du démontage sous tension
Lors du démontage de la tête de capteur, les contacts électriques sont
séparés. Si une tension est appliquée aux contacts sur l'assistant APAS,
la tête de capteur peut être endommagée.
f Ne démonter la tête de capteur de l'assistant APAS que lorsque
l'assistant APAS est éteint.
Dommages de la tête de capteur en raison d'une chute
La tête de capteur est maintenue par la bague de serrage sur la bride de
l'assistant APAS. Si la bague de serrage est ouverte, la tête de capteur
peut tomber.
f Tenir la tête de capteur tout en retirant la bague de serrage.
f Si la tête de capteur est montée à l'envers et a un poids > 3 kg,
utiliser un dispositif de levage.

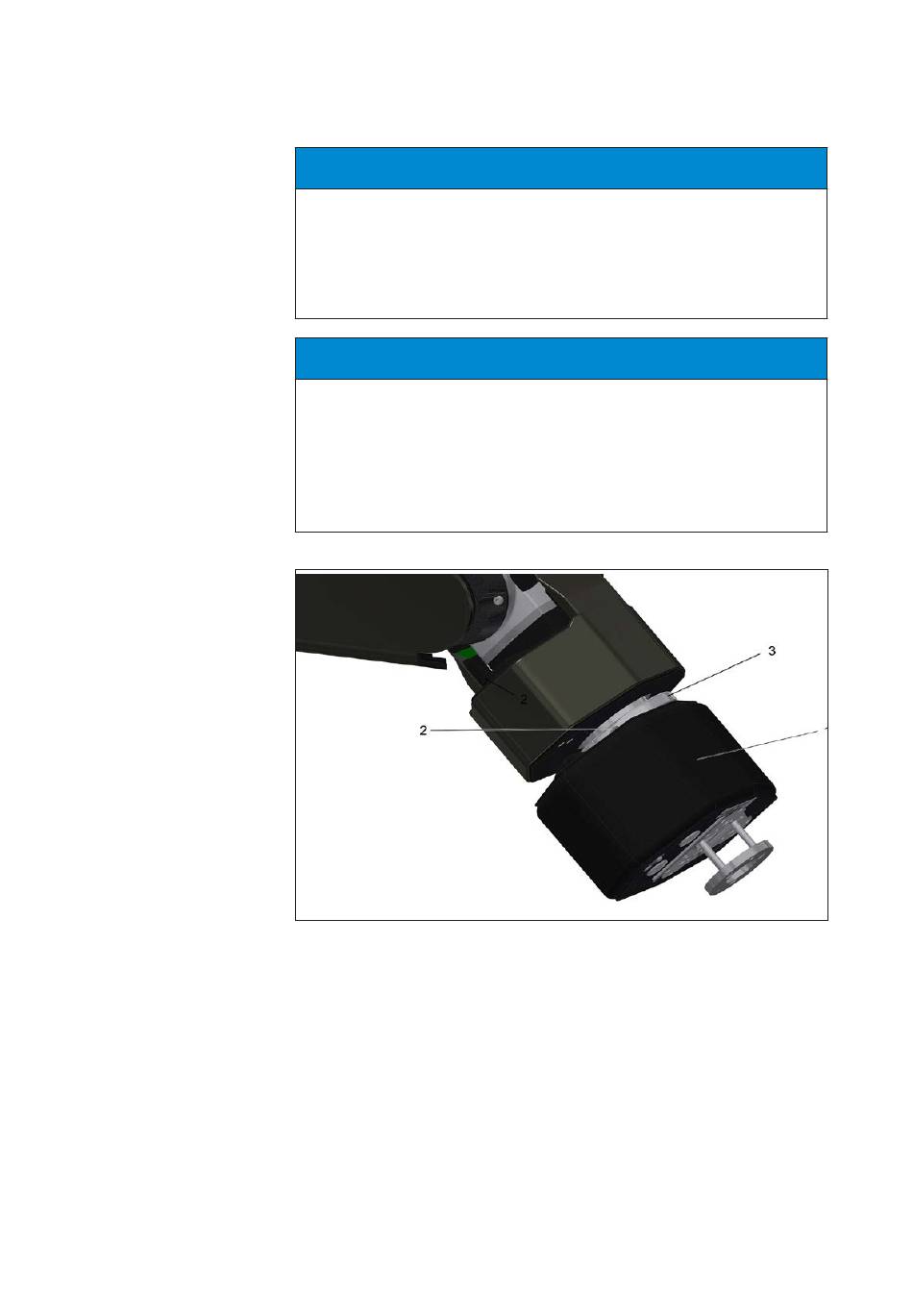

1. Tenir la tête de capteur (1) et desserrer les deux vis cylindriques
ISO4762-M4x16-8.8 (2) de la bague de serrage.
2. Enlever la bague de serrage (3) et retirer la tête de capteur du
passage rotatif de l'assistant APAS.
AVIS
AVIS
