À propos du présent produit | APAS sensor head

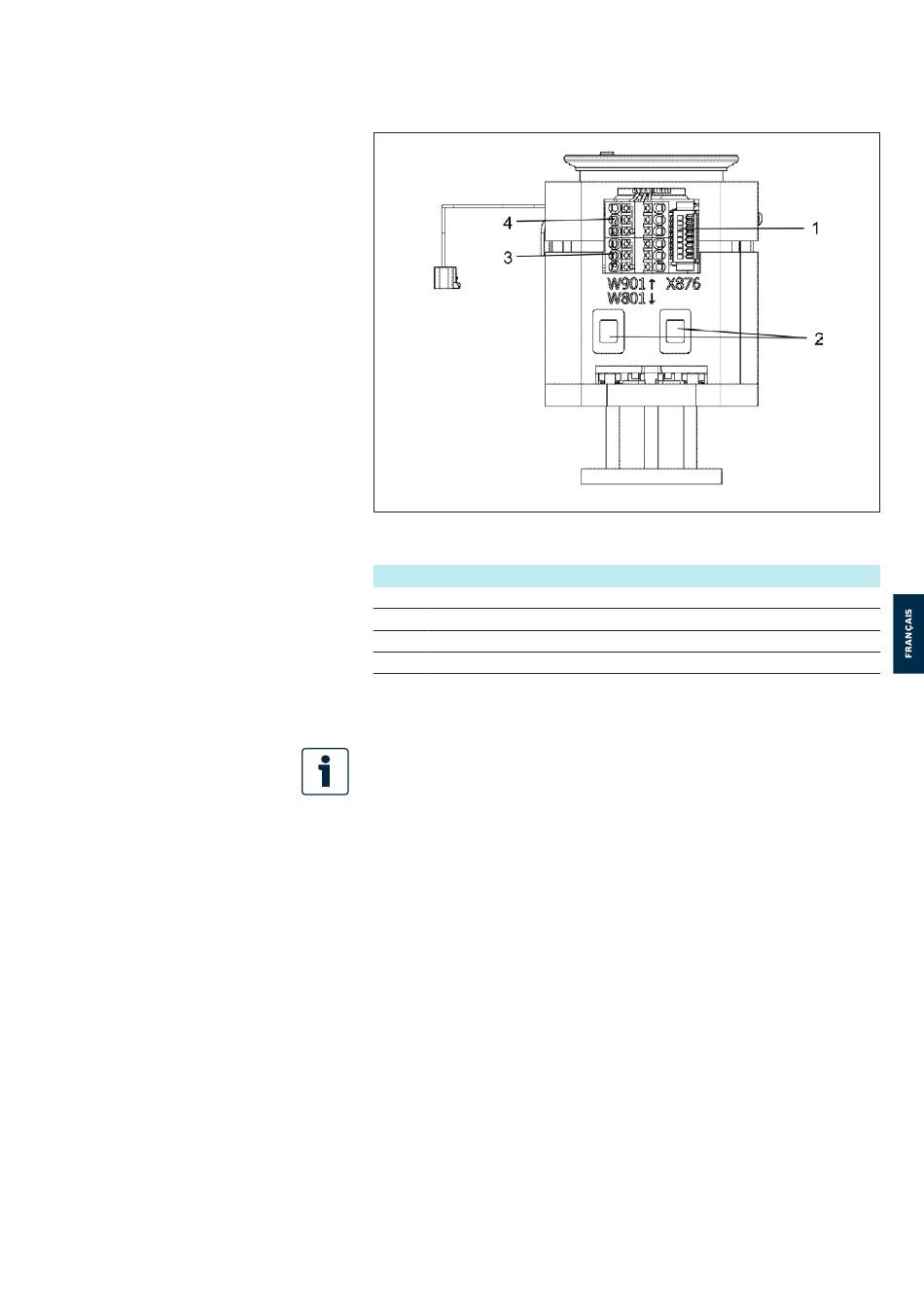

Fig. 12 : Vue d'ensemble des interfaces électriques (3/3)
Pos.
Interface
Fonction
1
X876
Connexion détecteur de proximité
2
-
Prise de câble pour la décharge des fils
3
W801
Alimentation 0 VCC, 2 broches pour les composants du client
4
W901
Alimentation 24 VCC, 2 broches pour les composants du client
4.6.2 Exigences sur le raccordement électrique
Pour le raccordement électrique, respecter également les instructions
d'installation et le schéma électrique de l'assistant APAS.
• L'intégrateur doit garantir une source d'alimentation appropriée ainsi
que des câbles de connexion appropriés pour la PELV conformément
à EN 60204-1.
• Les dispositifs de protections contre les surintensités et les sections de
conducteur pour le raccordement de la tête de capteur doivent être mis
en œuvre conformément à EN 60204-1.
• Si nécessaire, l'intégrateur doit connecter la plaque de pendule au
système avec conducteur de protection du robot.
• L'intégrateur doit transposer les circuits conformément à EN 60204-1,
chapitre 9.1.
• Les catégories d'arrêt sont déjà fournies dans l'assistant APAS.
L'intégrateur doit mettre en service et valider les catégories d'arrêt pour
la tête de capteur selon les instructions de montage de l'assistant APAS.
3 842 565 047, Version 11/2020, Bosch Rexroth AG
31/52
