6.6
Monter la tête du capteur sur l'assistant APAS
Dommages de la tête de capteur en raison d'une chute
La tête de capteur est maintenue par la bague de serrage sur la bride
de l'assistant APAS.
f Tenir la tête de capteur jusqu'à ce que la bague de serrage soit
complètement fermée.
f Si la tête de capteur est montée à l'envers et a un poids > 3 kg,
utiliser un dispositif de levage.
Dommages de la tête de capteur lors du montage sous tension
Lorsque la tête de capteur est montée sur l'assistant APAS, les contacts
électriques sont reliés entre eux. Si une tension est appliquée aux
contacts sur l'assistant APAS, la tête de capteur peut être endommagée.
f Ne monter la tête de capteur sur l'assistant APAS que lorsque
l'assistant APAS est éteint.

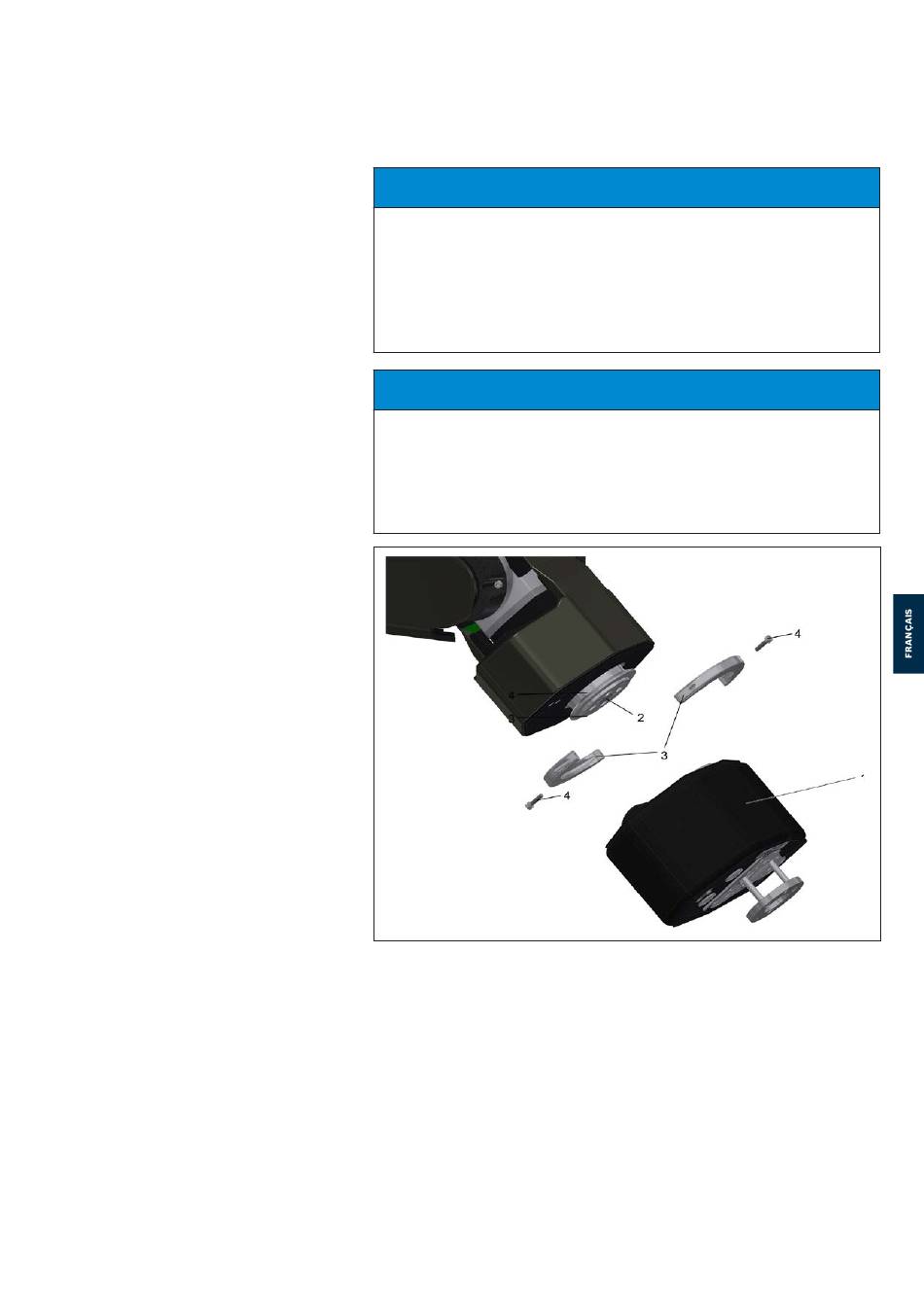

1. Placer la tête de capteur CDE (1) dans la position correcte sur la
bride (2) de l'assistant APAS.
2. Relier les deux brides avec les deux moitiés (3) de la bague de serrage.
3. Serrer les deux vis cylindriques ISO4762-M4x16-8.8 (4) avec 2,8 Nm.
4. Vérifier que la tête de capteur est correctement montée avant la mise
en service.
Montage | APAS sensor head
AVIS
AVIS
3 842 565 047, Version 11/2020, Bosch Rexroth AG
43/52
