2.12 Remplissage du circuit de fluide
caloporteur
La fiche technique de sécurité CE pour
!
H-30 L doit être respectée et apposée
sur l'installation ! Il faut porter en particulier
des gants et des lunettes de protection lors de la
manipulation du H-30 L ou du H-30 LS. Ne pas
remplir l'installation sous fort ensoleillement.
Ceci pourrait provoquer des coups de vapeur
dans le capteur !
En cas de mise en service sous ensoleillement,
recouvrir les capteurs ou attendre qu'il y ait
de l'ombre. En cas de risque de gel, ne jamais
remplir l'installation d'eau ni faire d'essai de
pression.
Le remplissage est effectué après avoir terminé
l'installation des tubes, le raccordement des
capteurs et le remplissage du ballon.
Utiliser un dispositif de remplissage solaire
pour remplir l'installation.
Comme alternative, il est possible d'utiliser
AF
une pompe entraînée avec une perceuse
comparable du commerce.
Rinçage de l'installation
Travaux préparatoires :
Régler le vase d'expansion sous pression sur
une pression de pompage de 3,0 bars avant de
remplir l'installation.
Pour tous les remplissages et toutes les
vidanges, ouvrir le purgeur au point le plus
élevé de l'installation. Refermer le purgeur
lorsque du liquide sort.
Le premier remplissage de contrôle
d'étanchéité est effectué de principe avec de
l'eau sanitaire sans liquide solaire.
Ne pas effectuer le remplissage avec de
!
l'eau en cas de gel.
La vis de réglage du débitmètre sur le groupe
de pompe est fermée (en position horizontale).
Raccorder le tuyau d'arrosage au robinet KFE
du haut ouvert et laisser couler l'eau jusqu'au
robinet KFE du bas ouvert par les capteurs.
Remplir lentement l'installation, poursuivre
l'opération jusqu'à ce que de l'eau claire sorte
en bas du robinet de vidange ouvert.
Evacuer l'eau après le rinçage.
Remplissage et purge d'air de l'installation
L'installation solaire peut être remplie avec
le fluide caloporteur H-30 L ou H-30 LS. Les
bidons sont prémélangés, prêts à l'utilisation
et ne nécessitent aucun autre traitement.
Il est interdit d'ajouter de l'eau ou
!
d'autres fluides caloporteurs, étant
donné que les propriétés requises et la
protection anticorrosion ne seraient plus
garanties.
Pour cette raison, il est également interdit de
remplir l'installation avec de l'eau.
56
Effectuer le raccordement du tuyau de la
AF
pompe de remplissage comme suit :
- de la pompe (côté pression) au robinet KFE
du haut ouvert
- du robinet KFE robinet de vidange en bas
dans le bac de fluide solaire
- du réservoir de liquide solaire à la pompe
(côté aspiration)
- mettre la pompe de remplissage en marche
et pomper le liquide solaire.
Rincer l'installation jusqu'à ce qu'il n'y ait plus
de bulles d'air sortant du tuyau d'évacuation.
Pour éliminer plus facilement d'éventuelles
poches d'air ou bulles d'air dans le système,
fermer le robinet KFE du bas pendant le
rinçage et créer une pression d'environ
2 à 3 bars dans le système avec la pompe de
remplissage.
Ouvrir maintenant complètement le robinet
KFE du bas.
Bien tenir le tuyau d'évacuation dans le
réservoir.
Répéter l'opération encore 3 à 5 fois.
Après la purge d'air, fermer le robinet KFE du
bas et amener la pression de l'installation à
3,5 bars.
Refermer ensuite également le robinet KFE du
haut.
Maintenant, ouvrir le purgeur au point le plus
élevé jusqu'à ce qu'il ne sorte plus que du
liquide solaire.
Porter la pression de l'installation à l'état froid
à une pression de service de 3,5 bars.
Laisser reposer l'installation solaire pendant la
nuit et effectuer une nouvelle purge d'air via
le purgeur le matin, avant que le rayonnement
solaire ne touche l'installation. Refermer le
purgeur.
Fermer les robinets de remplissage et de
vidange avec les capuchons de fermeture
fournis.
Si l'installation ne démarre pas
automatiquement, il y a vraisemblablement
encore de l'air dans l'installation. Dans ce cas,
recommencer la purge d'air.

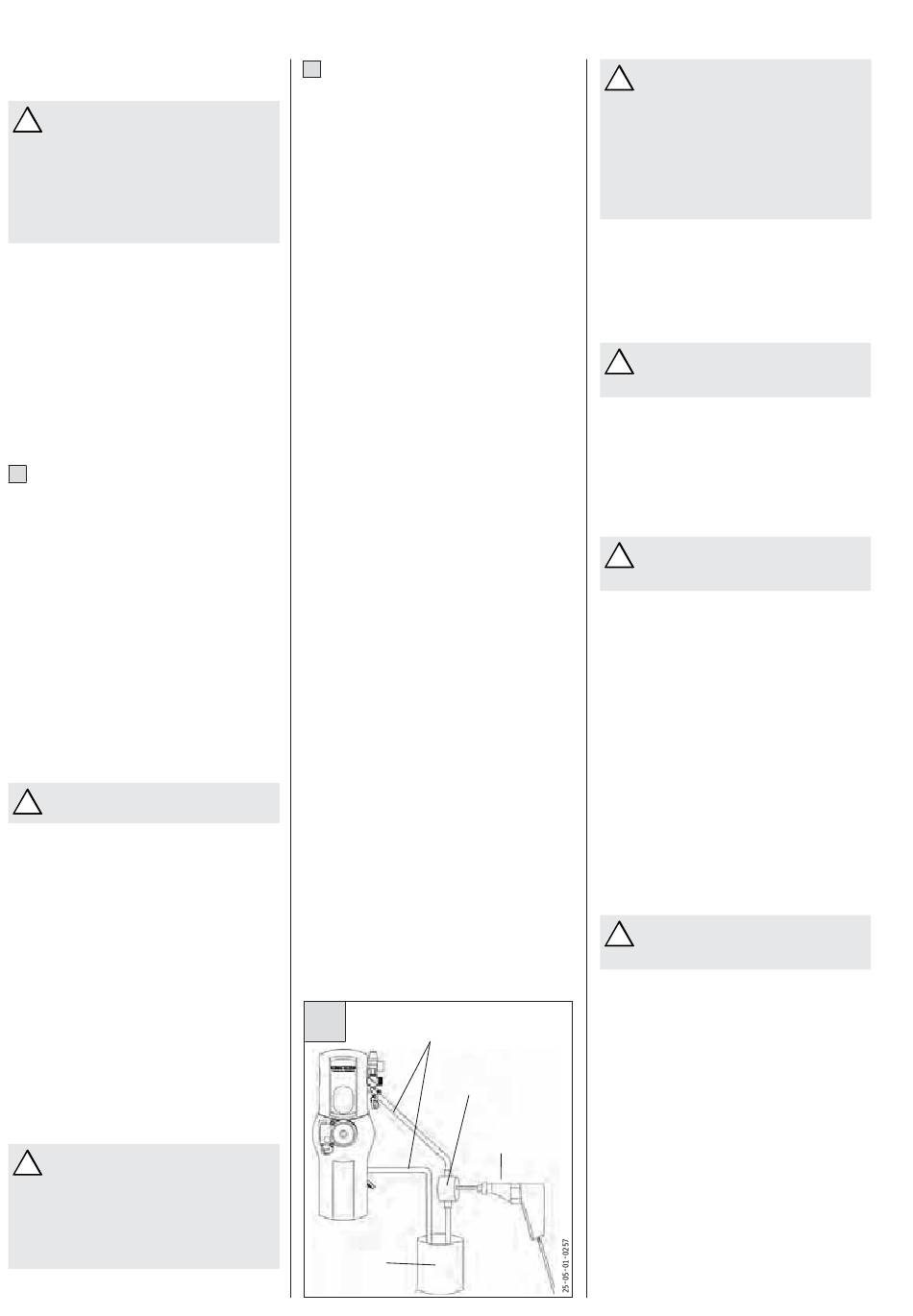

AF
Flexible
Pompe
entraînée avec
une perceuse
Perceuse
Fluide
caloporteur
Le canal d'écoulement de la soupape de
!
sécurité doit déboucher selon DIN 4757
dans un bac capable de recueillir tout le
contenu de l'installation.
Dans le cas des installations de moindre taille,
le bidon vide à fluide caloporteur suffit.
Le fluide caloporteur usé H-30 L doit être
éliminé selon une procédure qui convienne.
2.13 Contrôle de la pression
Après avoir effectué le montage de la
tuyauterie et raccordé les capteurs, il faut
contrôler la pression de l'installation.
Le test de pression doit être effectué
!
avec le fluide caloporteur H-30 L ou
H-30 LS.
La pression de contrôle est de 7,8 bars (1,3 fois
la surpression de service admissible selon
DIN 4757). La pompe est raccordée à la
tubulure de remplissage de la SOKI. Pour
ce faire, déposer la soupape de sécurité et
obturer le raccordement.
Le contrôle de pression terminé,
!
remonter correctement la soupape de
sécurité !
N'installer l'isolation thermique qu'après avoir
contrôlé l'étanchéité.
Contrôle de l'étanchéité.
Fermer le robinet KFE du bas et amener la
pression de l'installation jusqu'à 6 bars au
maximum, laisser l'installation ainsi quelques
heures. Vérifier tous les raccords filetés. Vider
de nouveau complètement l'installation.
En cas de risque de gel, remplir
immédiatement de liquide solaire.
2.14 Mise en service
Resserrer tous les raccords filetés avant la mise
en service.
La pression de remplissage minimale est
!
de 3,5 bars pour une installation froide
(moins de 30 °C).
Remplir le protocole de mise en service, une
fois la mise en service terminée.
Pour vérifier si tous les relais nécessaires à la
régulation solaire sont connectés, il convient
de mettre la régulation intégrée sur mode
manuel. Respecter la notice d'utilisation du
système de régulation respectif.
Remettre ensuite la régulation en mode
automatique.
Si les conditions de mise en marche sont
correctes, l'installation devrait se mettre en
service automatiquement. Si ce n'est pas le
cas, chercher la cause éventuelle au chapitre
« Que faire si ... ».
