2–12
Bosch Rexroth AG
Werkstückträger · Workpiece pallets · Palettes porte-pièces

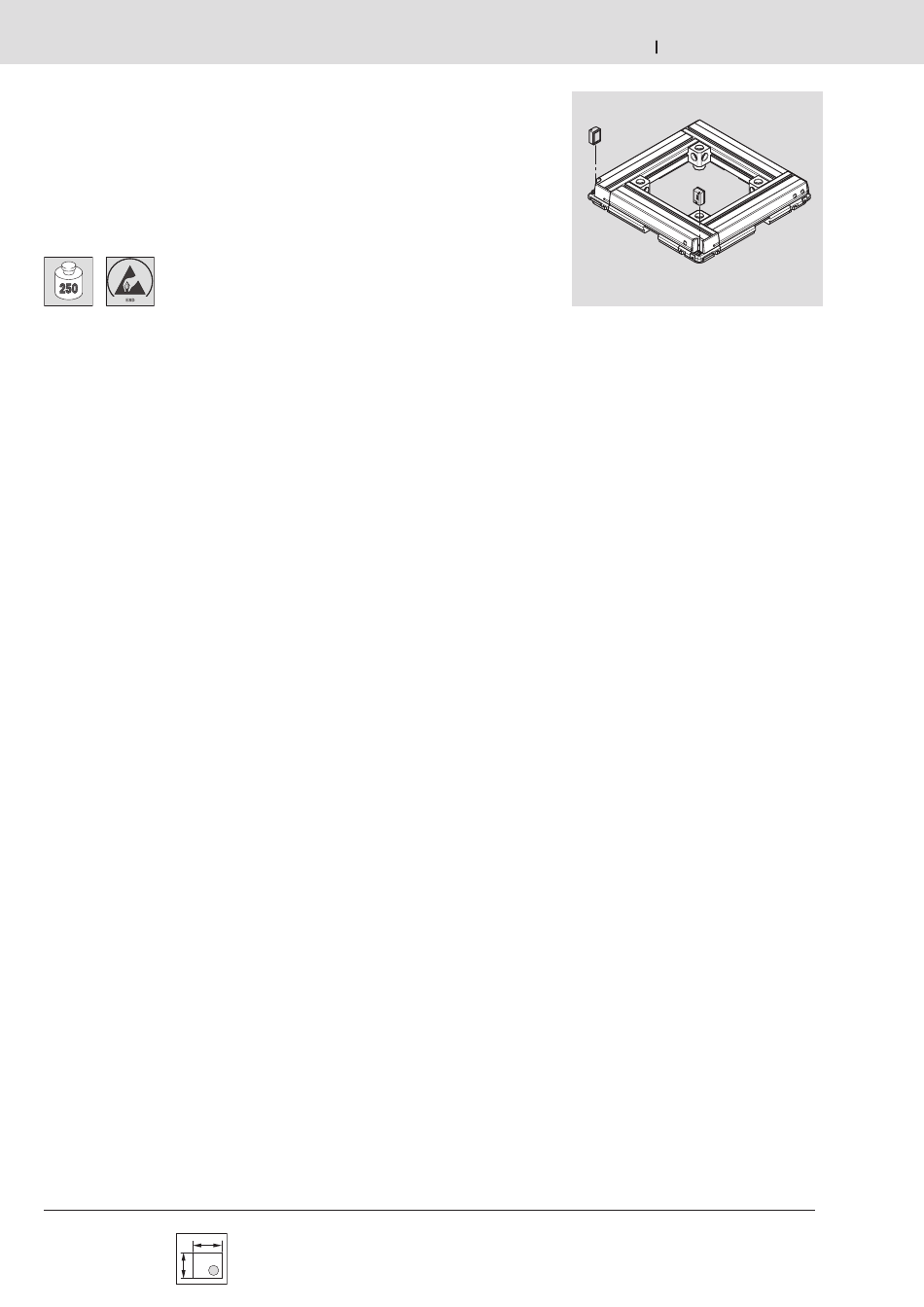

Werkstückträger WT 4/F für ID 40/MDT
WT 4/F workpiece pallet for ID 40/MDT
Palette porte-pièces WT 4/F pour ID 40/MDT
n
Verwendung:
Aufnahme und Transport von
Werkstücken mit höheren Identifikations-
ansprüchen im Transfersystem TS 4plus.
Ausführung:
– wie Werkstückträger WT 4/F,
jedoch vorbereitet für Montage von
Datenspeichern für Identsystem ID 40
zur Codierung und Auswertung von
Werkstückdaten
– Montage des MDT auf l
- oder b
WT
des Werkstückträgers (AO=l
WT
– Rahmenkonstruktion für geringes
Eigengewicht, hohe Stabilität und
hohe Nutzlast
– Werkstückträger-Abmessungen
l
x b
von 443 x 443 mm bis
WT
WT
1243 x 1243 mm
– Einfache Befestigung von
Werkstückaufnahmen durch 10 mm-
Profilnuten im Werkstückträgerrahmen
– Laufprofile aus PE für leisen Lauf und
geringsten Verschleiß
– Integrierte Anschlagdämpfer,
dadurch leises Auflaufen auf andere
Werkstückträger
Lieferzustand:
montiert (MT=1) oder
Bausatz, unmontiert (MT=0)
Lieferumfang:
Eckmodule, Laufprofile,
Dämpfungselemente, Rahmenprofile,
Abdeckkappen
Zubehör, optional:
2x Positionierbuchsensatz
3 842 530 529 (LE 2). Bei Verwendung
einer Positioniereinheit PE 4 sind die
Positionierbuchsen erforderliches
Zubehör. Die Positionierbuchsen
erhöhen das Leergewicht des
Werkstückträgers um 1,3 kg.
1x Mobiler Datenträger ID 40/MDT2K
3 842 406 150 oder
1x Mobiler Datenträger ID 40/MDT8K
3 842 406 160.
n
Application:
Picks up and conveys heavy workpieces
with more extensive ID requirements in
the TS 4plus transfer system.
Ausführung:
– Like the WT 4/F workpiece pallet, but
prepared for integration of data storage
for the ID 40 identification system to
code and analyze workpiece data
– Assembly of the MDT either on l
-Seite
or b
side of the workpiece pallet
WT
WT
; b
)
(AO=l
; b
)
WT
WT
WT
– Frame design for a low system weight,
but with high stability and a high load
capacity
– Workpiece pallet dimensions
l
x b
from 443 x 443 mm up to
WT
WT
1243 x 1243 mm
– Easy fastening of workpiece supports
with 10 mm profile grooves in the
workpiece pallet frames
– Wear strips made from PE for quiet
conveying and minimum wear
– Integrated shock absorbers, thus
quieter collisions with other workpiece
pallets
Condition on delivery:
Fully assembled (MT=1) or
assembly kit, not assembled (MT=0)
Scope of delivery:
Corner modules, wear strips, damping
elements, frame profiles, caps
Optional accessories:
2x positioning bushing kit
3 842 530 529 (LE 2). These positioning
bushings are required accessories
when using a PE4 position unit. The
positioning bushings increase the empty
weight of the workpiece pallet by 1.3 kg.
1x ID 40/MDT2K mobile data tag
3 842 406 150 or
1x ID 40/MDT8K mobile data tag
3 842 406 160.
F2 10-13
TS 4plus
3 842 527 530 (2014-07)
n
Utilisation :
Réception et transport de pièces lourdes
avec des exigences d'identification élevées
dans le système de transfert TS 4plus.
Construction :
– Identique avec la palette porte-pièces
WT 4/F, toutefois préparé pour le mon tage
de mémoires de données pour le système
d'identification ID 40 afin de coder et
d'analyser les données des pièces
WT
– Montage du MDT soit sur le côté l
sur le côté b
de la palette porte-pièces.
WT
(AO=l
; b
)
WT
WT
– Construction à cadre pour un propre
poids faible, malgré tout, stabilité élevée
et charge utile élevée
– Dimensions de la palette porte-pièces
l
x b
de 443 x 443 mm jusqu'à
WT
WT
1243 x 1243 mm
– Fixation simple des réceptions de pièces
grâce aux rainures de profilé de 10 mm
dans les cadres des palettes porte-pièces
– Semelles d'usure en polyéthylène pour un
roulement silencieux et une usure minimale
– Amortisseurs de butée intégrés, ainsi
une collision silencieuse avec les autres
palettes porte-pièces
État à la livraison :
Monté (MT=1) ou kit de montage, non
monté (MT=0)
Fournitures :
Modules d'angle, semelles d'usure, élé ments
d'amortissement, profilés à cadre, caches
Accessoires en option :
2x jeu de douilles de positionnement
3 842 530 529 (LE 2). Lors de l'utilisation
d'une unité de positionnement PE4, les
douilles de positionnement sont des
accessoires nécessaires. Les douilles de
positionnement augmentent le poids à vide
de la palette porte-pièces de 1,3 kg.
1x support de données mobile ID 40/MDT2K
3 842 406 150 ou
1x support de données mobile ID 40/MDT8K
3 842 406 160.
00112497.eps
