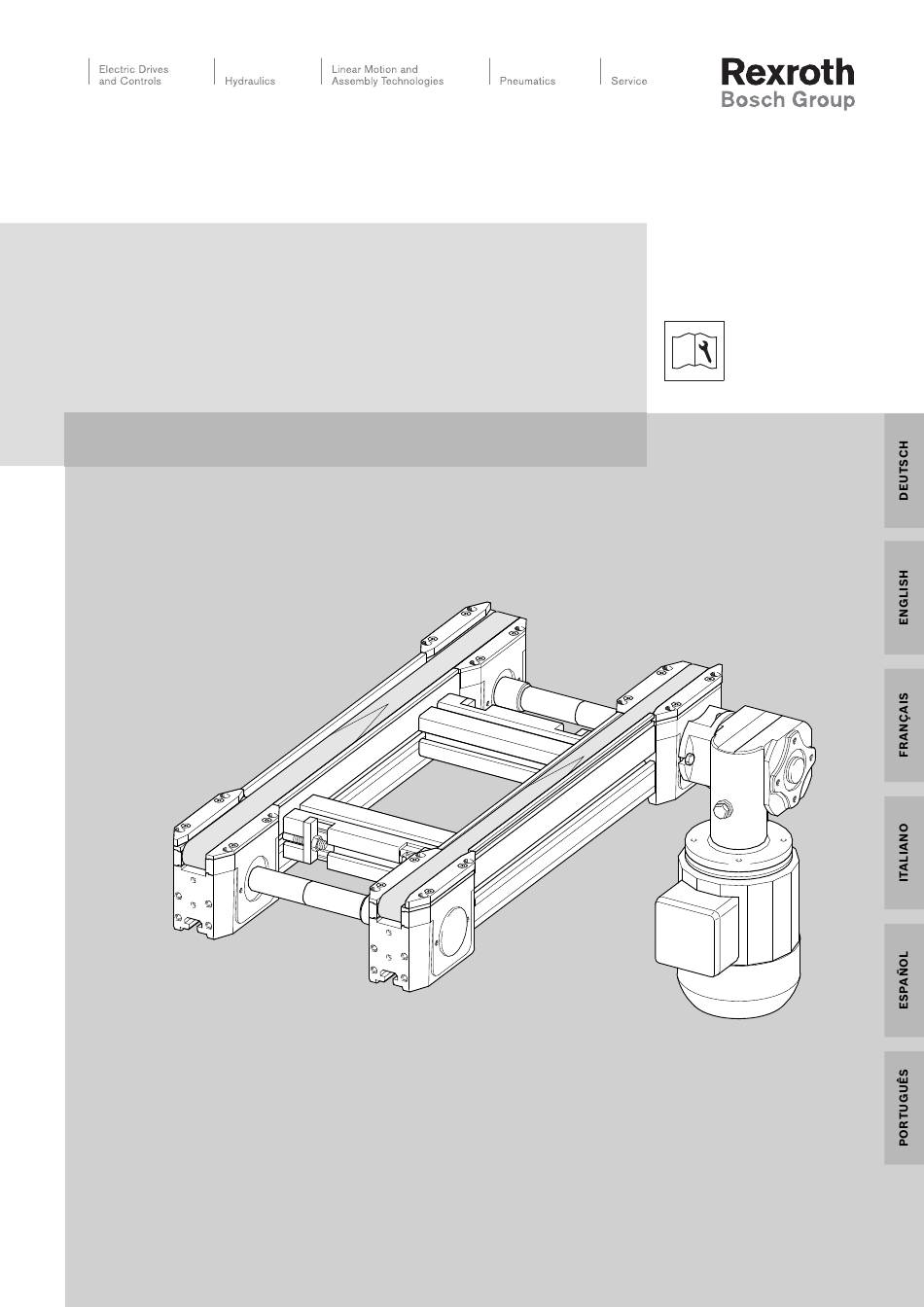

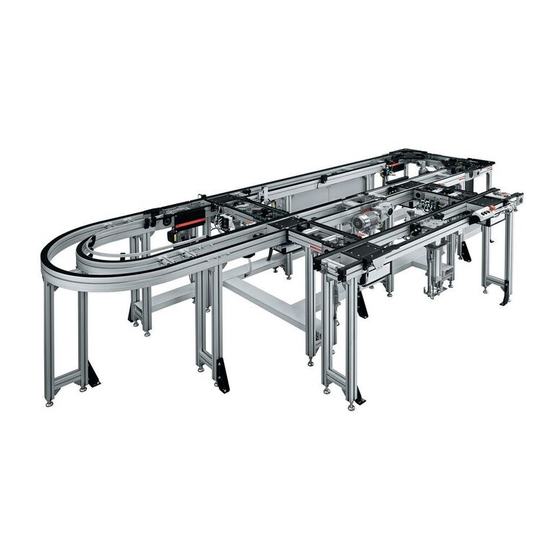

Bandstrecke BS 2/K
Belt section BS 2/K
Section à bande BS 2/K
Tratto a nastro BS 2/K
Tramo de cinta BS 2/K
Via de esteira BS 2/K
Montageanleitung • Assembly instructions • Instructions de montage
Istruzioni per il montaggio • Instrucciones de montaje • Instruções de montagem
3 842 999 715
3 842 518 594/2002-05
Replaces: –
DE+EN+FR+IT+ES+PT

Publicité

loading

Manuels Connexes pour Bosch Rexroth TS 2plus

Sommaire des Matières pour Bosch Rexroth TS 2plus

  • Page 1 Bandstrecke BS 2/K 3 842 518 594/2002-05 Belt section BS 2/K Replaces: – DE+EN+FR+IT+ES+PT Section à bande BS 2/K Tratto a nastro BS 2/K Tramo de cinta BS 2/K Via de esteira BS 2/K Montageanleitung • Assembly instructions • Instructions de montage Istruzioni per il montaggio •...
  • Page 2 TS 2plus | 3 842 518 594/2002-05 2/16 Bosch Rexroth AG Sicherheitshinweise! Safety instructions! Consignes de sécurité !    Achtung! Warning! Attention ! Vor Installation, Inbetriebnahme, Wartung Read and observe the operating, Avant l’installation, la mise en service, und Instandsetzung sind die Betriebs- assembly, and „instructions for...

  • Page 3: Zubehör Accessories Accessoires

    3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 3/16 Anlieferungszustand/Lieferumfang Delivery condition/Scope of delivery Etat à la livraison/Fournitures  Komplett montiert, mit Transport sicherung „A"! Befestigungsmaterial muss separat bestellt werden (siehe Zubehör).  Fully assembled, with transport retainer "A"! Fastening hardware must be ordered separately (see Accessories below).
  • Page 4 TS 2plus | 3 842 518 594/2002-05 4/16 Bosch Rexroth AG Hauptabmessungen/Funktionsmaße Main dimensions/Functional dimensions Dimensions principales/Dimensions fonctionnelles Fig. 4...
  • Page 5 3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 5/16 Einbau in das Transfersystem Installing in the transfer system Montage dans le système de transfert Fig. 5    Allgemeines: General: Généralités: Das Befestigen der Baueinheit BS 2/K The BS 2/K unit is secured in the La fi...
  • Page 6 TS 2plus | 3 842 518 594/2002-05 6/16 Bosch Rexroth AG Einbaubeispiel BS 2/K an Strecke ST 2 und Kurve KE 2 (Fig. 6). Example of installing BS 2/K at conveyor section ST 2 and curve KE 2 (Fig. 6).
  • Page 7 3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 7/16 Montage BS 2/K auf Stützen SZ 2 Installation of BS 2/K on leg sets SZ 2 Montage de BS 2/K sur des supports SZ 2 SW13 = 25Nm Fig. 7 ...
  • Page 8 TS 2plus | 3 842 518 594/2002-05 8/16 Bosch Rexroth AG Ausrichten Alignment Alignement SW24 = 25Nm SW13 = 25Nm Fig. 8    Längs und quer ausrichten, dazu Align lengthways and widthways, Aligner longitudinalement et transver- Spindeln der Gelenkfüße entsprechend adjusting the spindles on the salement, pour cela, régler les vis sans...
  • Page 9 3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 9/16 Montage Fundamentwinkelsatz/Bodendübel Connect foundation bracket set/fl oor anchor Montage jeu d‘équerres de fondation/chevilles de fond 3 842 528 718 3 842 345 081 SW13 = 25 Nm 3 842 146 815 3 842 526 560 Fig.
  • Page 10 TS 2plus | 3 842 518 594/2002-05 10/16 Bosch Rexroth AG Installation/Inbetriebnahme Installation/Initial operation Installation/Mise en service    Für das Transfersystem ist kundenseitig The customer is obliged to equip the Un dispositif d’ARRET D’URGENCE eine NOT-AUS Einrichtung vorzusehen! transfer system with an EMERGENCY doit être prévu par le client pour le...
  • Page 11 3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 11/16 Typschild (Beispiel)  Name plate (example) Erstinbetriebnahme Plaque signalétique (exemple) Das System nur kurz anlaufen lassen (max. 2 s) und die richtige Drehrichtung des Motors überprüfen. Um die Drehrichtung des Motors zu ändern, zwei beliebige Drähte (L1, L2...
  • Page 12 TS 2plus | 3 842 518 594/2002-05 12/16 Bosch Rexroth AG Wartung Maintenance Maintenance    Vor Wartungsarbeiten sind die Prior to maintenance work, disconnect Déconnecter l'alimentation en Energiezuführungen (Hauptschalter etc.) energy sources (main switch, etc.)! énergie (interrupteur principal etc.)
  • Page 13 3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 13/16    Zahnriemen (3, Fig. 14) Toothed belt (3, Fig. 14) Courroie dentée (3, Fig. 14) Regelmäßige Sichtkontrolle, Conduct visual inspections regularly for Effectuer des contrôles réguliers en insbesondere der Schweißstelle auf...
  • Page 14 TS 2plus | 3 842 518 594/2002-05 14/16 Bosch Rexroth AG Zahnriemenwechsel Changing the toothed belt Changement de la courroie dentée    Fig. 15: Fig. 15: Fig. 15 : 1 2 x 4 Schrauben auf der Antriebsseite 1 Loosen 2 x 4 screws on the drive side.
  • Page 15 3 842 518 594/2002-05 | TS 2plus Bosch Rexroth AG 15/16 (4x) (4x) (4x) (4x) (4x) (4x) Fig. 15...
  • Page 16 TS 2plus | 3 842 518 594/2002-05 16/16 Bosch Rexroth AG Bosch Rexroth AG Technische Änderungen vorbehalten Linear Motion and Assembly Subject to technical modifi cations Technologies Sous réserve de modifi cations techniques Postfach 30 02 07 Soggetto a modifi che tecniche 70442 Stuttgart, Germany Modifi...
  • Page 17 3 842 518 594/2002-05 Replaces: – DE+EN+FR+IT+ES+PT Tratto a nastro BS 2/K Tramo de cinta BS 2/K Via de esteira BS 2/K Montageanleitung • Assembly instructions • Instructions de montage Istruzioni per il montaggio • Instrucciones de montaje • Instruções de montagem 3 842 999 715...
