Dépose et repose des caches
et carénages
Afin de pouvoir effectuer certains entre-
tiens décrits dans ce chapitre, il est
nécessaire de déposer les caches et caré-
nages illustrés. Se référer à cette section
à chaque fois qu'il faut déposer ou repo-
ser un cache ou un carénage.

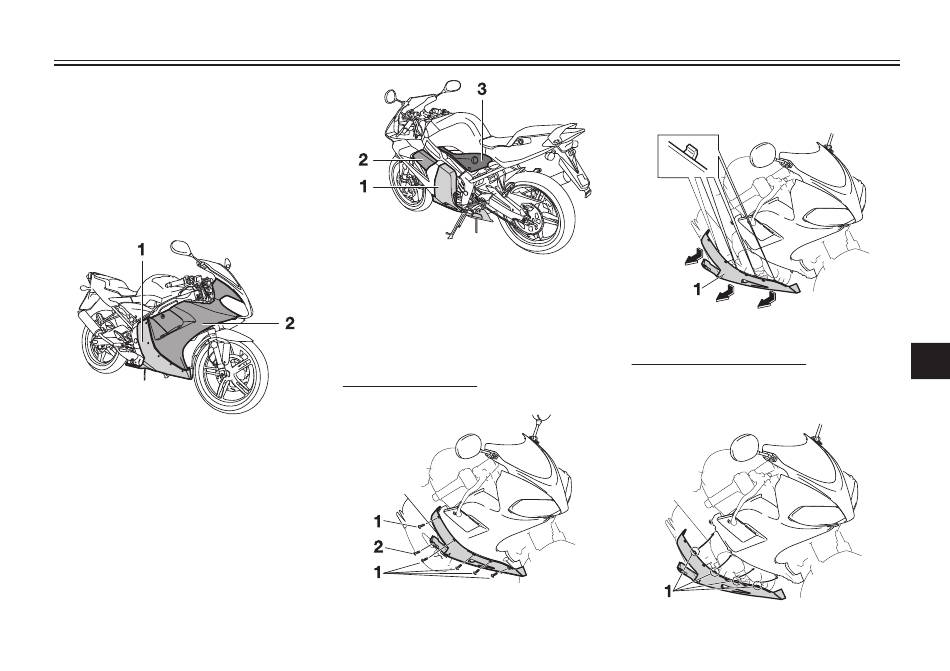

1. Carénage A
2. Carénage C
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FAU18712
1. Carénage B
2. Cache A
3. Cache B
Carénage A
Dépose du carénage
1. Retirer la visserie.
1. Vis
2. Vis
2. Saisir et tirer le cache quelque peu
1. Carénage A
FAUS2080
Mise en place du carénage
Insérer les onglets du carénage dans les
fentes comme illustré, puis remettre la vis-
serie en place.
1. Onglet
6-8
vers le bas, puis le tirer vers soi,
comme illustré.
