7. Phases de vie

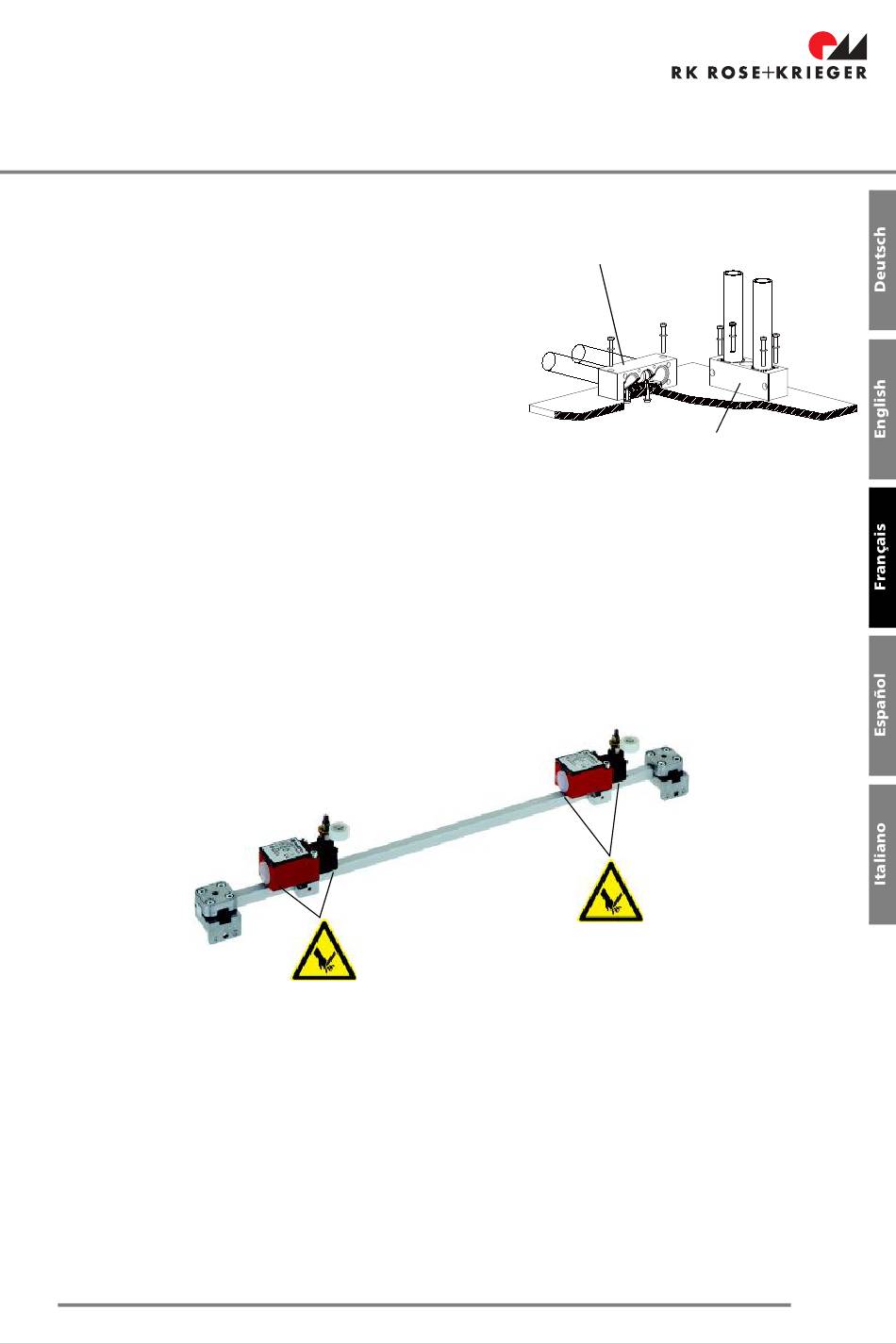

7.2.3 Montage avec des éléments de fixation
Montage horizontal
Lors de tous les travaux de montage, les couples de serrage
spécifiques des vis utilisées doivent être respectés. Veillez au
traitement des vis et aux diverses indications sur les
accessoires fournis. Seules le respect des conditions garantit
la sécurité et la durée de vie de l'axe linéaire. Prenez les
valeurs dans le tableau de cette notice d'utilisation.
Elément de fixation – Coulisseau
Cette unité linéaire peut être fixée en vissant les éléments
d'extrémité sur un support adapté.
Montage vertical

7.2.4 Montage des accessoires optionnels

L'illustration montre l'EP-II 40
Interrupteur de fin de course mécanique
Les caractéristiques techniques des interrupteurs de fin de course se trouvent dans le catalogue.
Assurez une pose sécurisée du câble lors du montage. Evitez les dégâts sur le câble, par exemple
en lui donnant un rayon de courbure trop petit, ceci peut entraîner un dysfonctionnement du
système. Le câble ne doit pas entraver la course de l'unité linéaire.
Le montage des commutateurs de fin de course s'effectue via un rail qui est fixé avec des
éléments de support aux éléments d'extrémité de l'unité linéaire. Les commutateurs de fin de
course peuvent être déplacés et fixés de façon axiale.
61
