4.6
Gabarit de montage
80/80
80/80
10
120/122/180/182/200/202/240/242/243/280/282/322/362 Pro/Plus

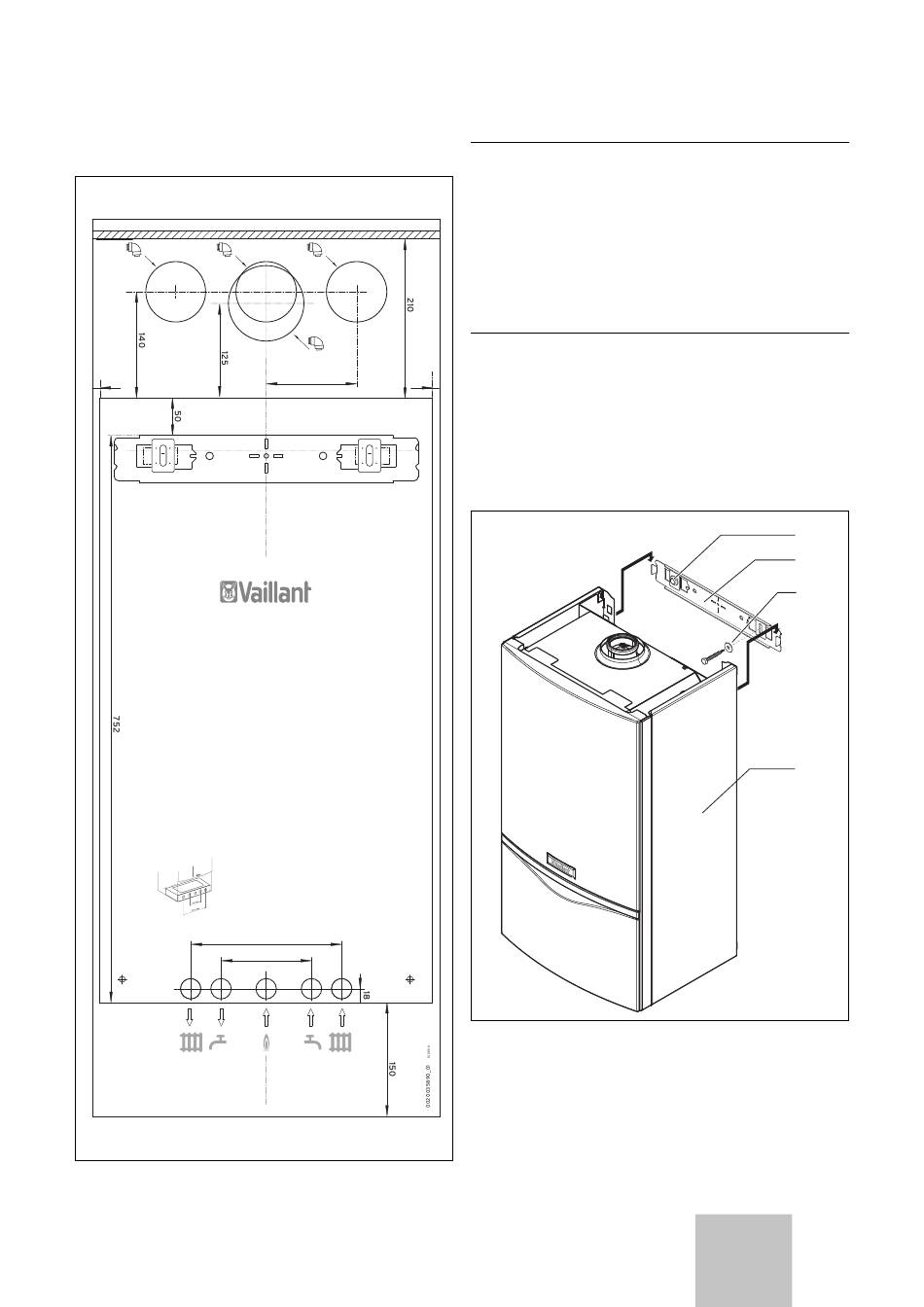

Fig. 4.4 Gabarit de montage
Notice d'installation et d'entretien turboTEC pro, turboTEC plus 0020029203_03
80/80
60/100
120
10
200
120
b
Attention
Risque de dommages matériels en cas de
montage non conforme
L'appareil peut se détacher du mur et
tomber.
>
Ne montez l'appareil que sur une surface
murale fermée d'une force portante satis-
faisante.
>
Tenez compte de l'état et de la qualité du
mur.
>
Tenez compte de tous les dégagements et cotes de
raccordement requis.
>
Apposez le gabarit sur le mur.
>
Percez deux trous pour accrocher l'appareil.
>
Dessinez la position des raccords sur le mur.
4.7
Accrochage de l'appareil
Fig. 4.5 Accrochage de l'appareil
>
Montez le support de l'appareil (1) avec les chevilles
et vis jointes (2) sur le mur.
>
Accrochez l'appareil (3) par en haut sur le support.
Montage 4
2
1
2
3
BE
11
FR
