5 Installatie
5.6

Elektrische aansluiting

e
Gevaar!
Levensgevaar door elektrische schok!
Een niet vakkundig uitgevoerde installatie kan
de veiligheid van het toestel tijdens de wer-
king beperken.
>
De elektrische installatie mag alleen wor-
den uitgevoerd door een erkend installa-
teur.
e
Gevaar!
Levensgevaar door elektrische schok aan
spanningsvoerende aansluitingen!
Ook bij uitgeschakelde aan/uit-schakelaar
staat er nog stroom op de netaansluitklem-
men L en N!
>
Schakel altijd eerst de voedingsspanning
uit, door de stekker uit de wandcontact-
doos te nemen. Pas daarna mag u met de
installatie beginnen.
5.6.1

Netaansluiting

De nominale spanning van het net moet 230 V bedragen;
bij netspanningen boven 253 V en beneden 190 V zijn
functiebelemmeringen mogelijk. Het toestel moet ofwel
op een vast gelegde aansluitleiding en een scheidingsin-
richting met contactopeningen van ten minste 3 mm
(b.v. zekeringen, contactverbrekers) worden aangeslo-
ten of worden voorzien van een aansluitleiding met een
haakse geaarde stekker. De wandcontactdoos moet
goed toegankelijk zijn, zodat de gebruiker te allen tijde
de stekker kan uittrekken. De wandcontactdoos mag
niet in veiligheidszone I of II liggen. Neem a.u.b. goed
nota van de dienovereenkomstige voorschriften.
>
Leg de nettoevoerleiding naar het aansluitniveau in
de schakelkast zoals getoond in afb. 5.7 en 5.8.
>
Klem de nettoevoerleiding op de daarvoor bestemde
schroefklemmen , N en L.
18
5.6.2 Aansluiting van thermostaten, toebehoren en
externe installatiecomponenten
Welke regelapparatuur, thermostaten, klokthermostaten
en installatiecomponenten u kunt aansluiten op de elek-
tronica van de turboTEC pro/turboTEC plus, vindt u in
de geldende prijslijst.
De montage moet u uitvoeren conform de betreffende
gebruiksaanwijzing. De nodige aansluitingen op de elek-
tronica van het CV-toestel (bijv. bij externe regelappara-
tuur, buitenvoelers e.d.) voert u als volgt uit.
– • Neem de toestelfrontmantel weg en klap de
elektronicabox naar voren.

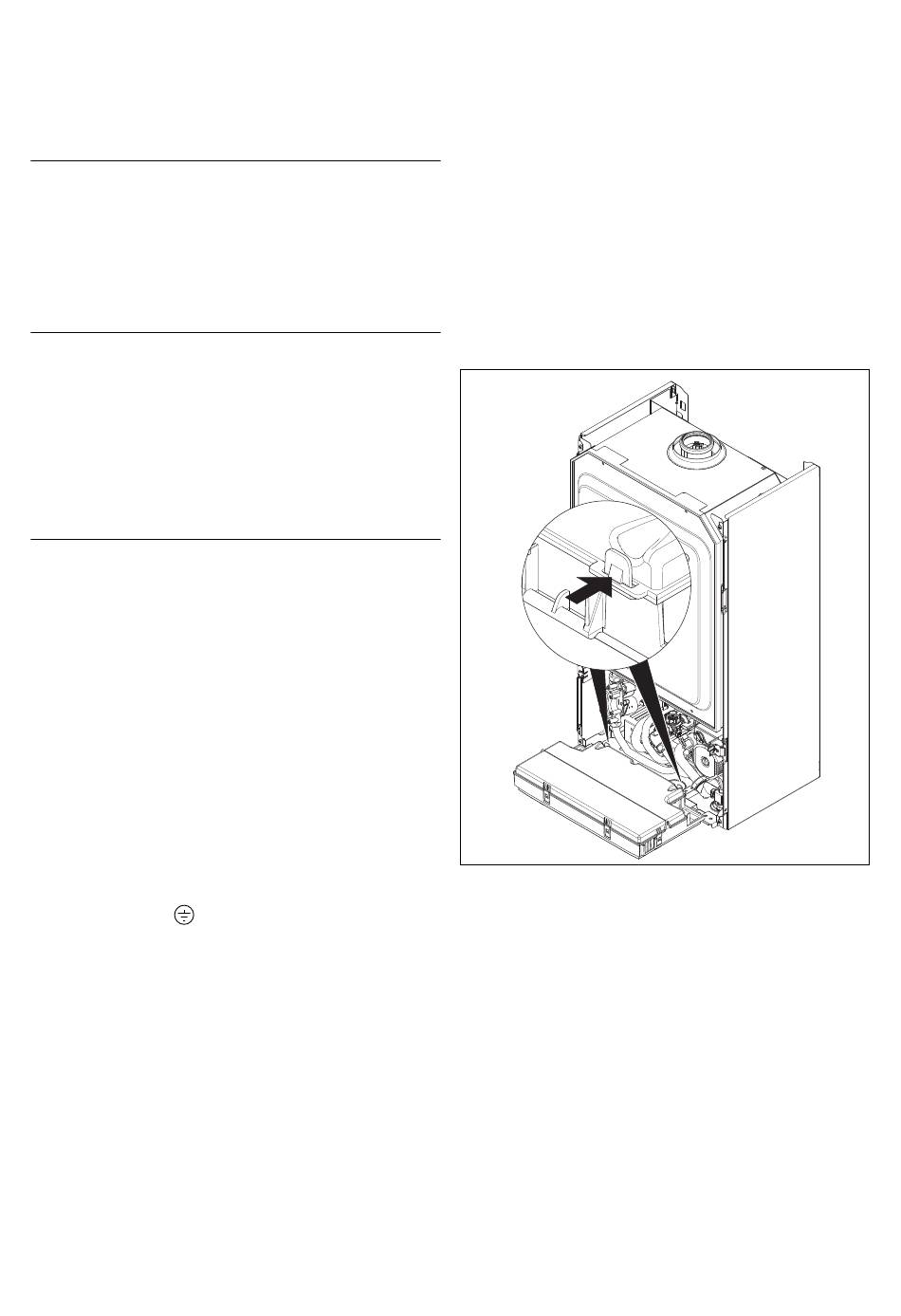

Afb. 5.7 Achterkant van de schakelkast openen
>
Haak het achterste deksel van de elektronicabox uit
en klap het deksel omhoog.
>
Voer de aansluitleidingen van de aan te sluiten com-
ponenten door de kabeldoorvoeren links aan de
onderkant van het toestel.
>
Voer vervolgens de aansluitleidingen door de kabel-
doorvoeren in de elektronicabox en maak de leidin-
gen op maat.
Installatie- en onderhoudshandleiding turboTEC pro, turboTEC plus 0020029203_03
