2 Toestelbeschrijving

2 Toestelbeschrijving
2.1

Opbouw

1
2
3
4
5
6
7
8

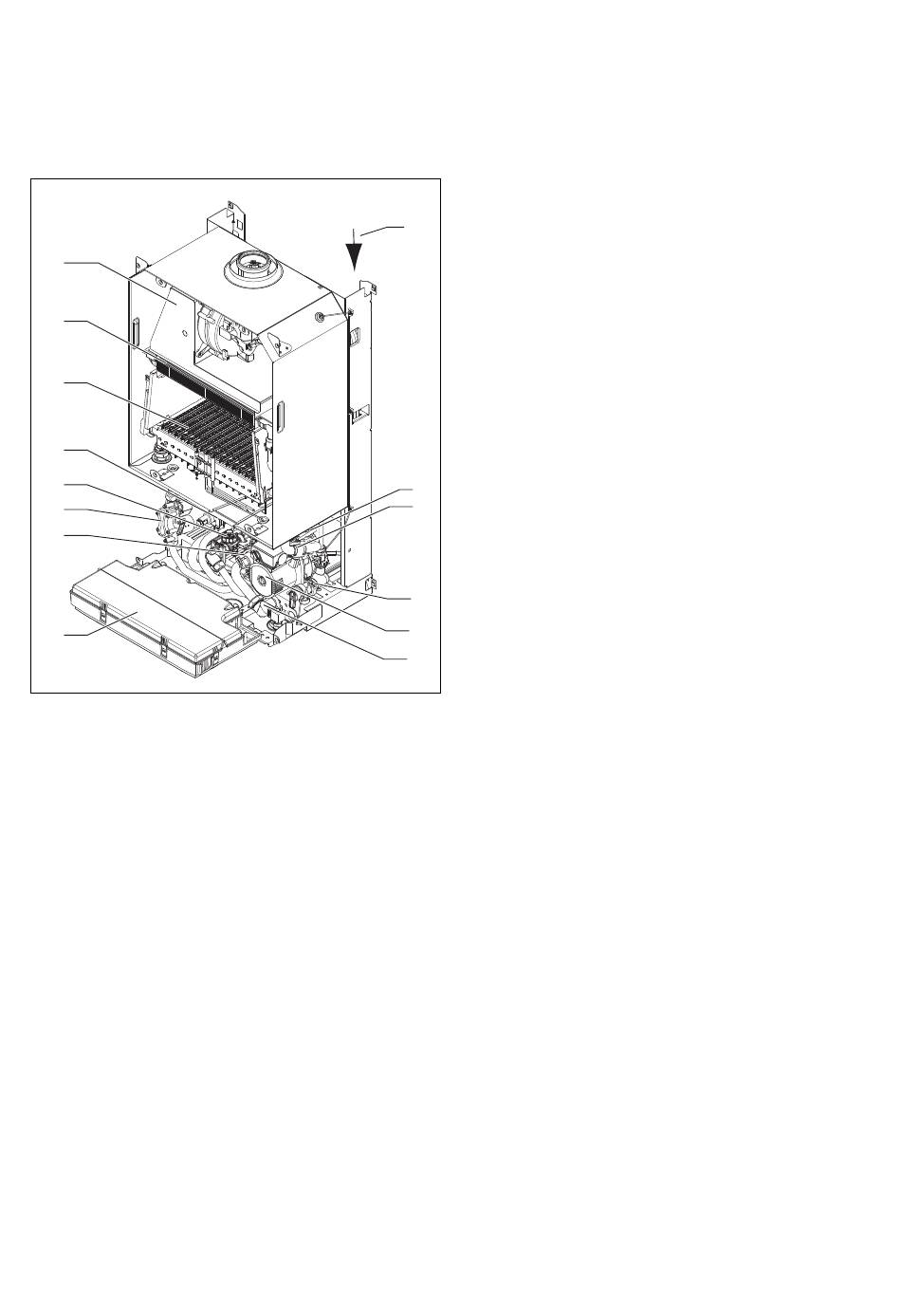

Afb. 2.1 Functie-elementen
Legenda
1 Rookgascollector met ventilator
2 Primaire warmtewisselaar
3 Brander
4 Secundaire warmtewisselaar
5 Stromingsmeter
6 Gasblok
7 Driewegklep
8 Elektronicabox/schakelkast
9 Vulvoorziening
10 Pomp
11 Veiligheidsventiel
12 NTC (2x)
13 Snelontluchter
14 Membraan-expansievat
4
14
13
12
11
10
9
