8.

Installation

8.1

Raccords hydrauliques

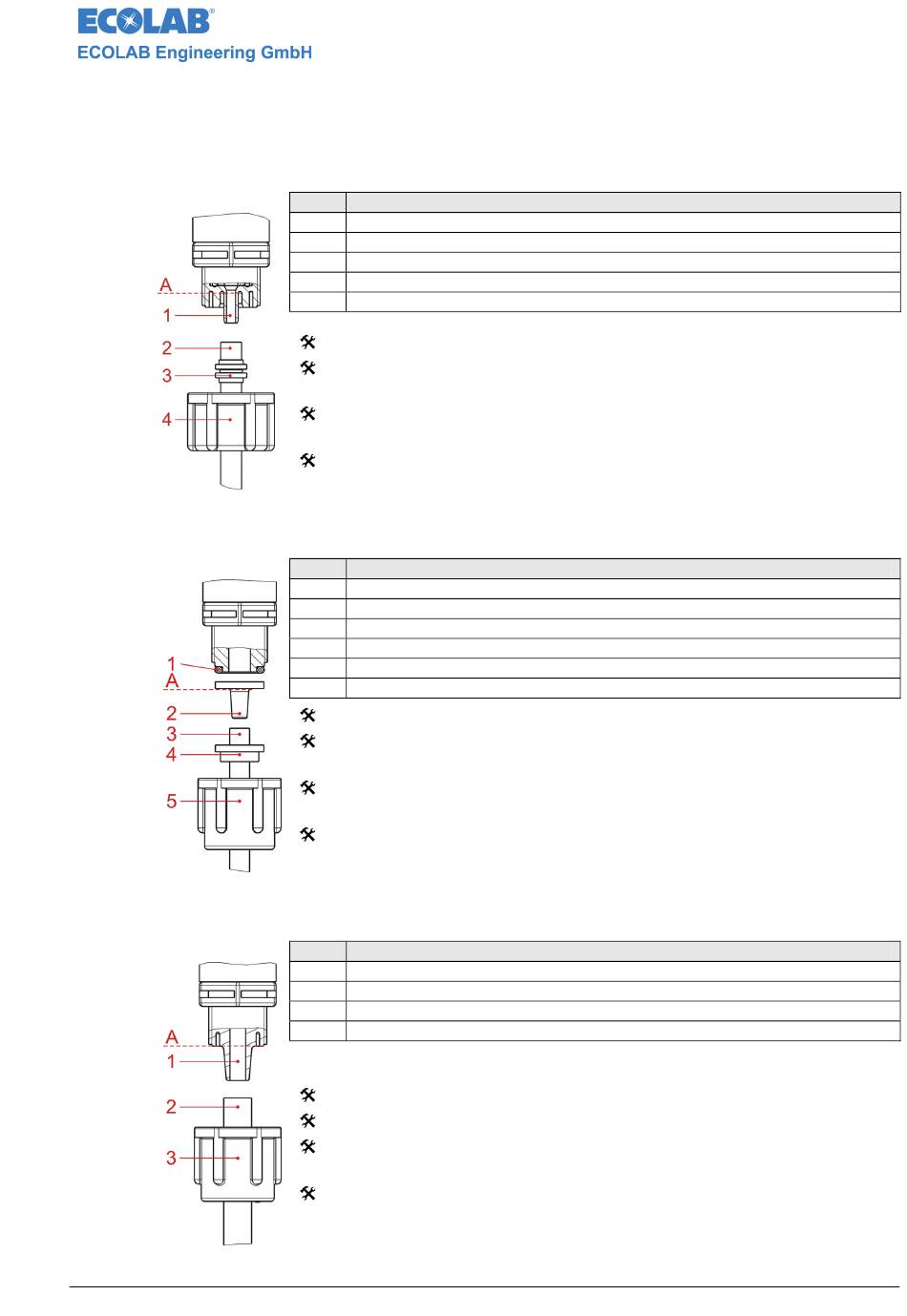

8.1.1 Raccord de produit système Serto DI/DA 4/6
fig. 8.1
8.1.2 Raccord de produit système Universal DI/DA 4/6 / 4/8 / 6/12
fig. 8.2
8.1.3 Raccord de produit avec arrêté cône DI/DA 4/6 / 6/8
fig. 8.3
417101420_pneum_II.doc
Rep. Description
A Collerette de butée
1 Raccord fileté de soupape
2 Tuyau
3 Collier de serrage
4 l'écrou-raccord
Couper le tuyau (Rep. 2) bien droit.
Faire passer l'écrou-raccord (Rep. 4) et le collier de serrage (Rep. 3)
le long du tuyau (Rep. 2).
Enfoncer le tuyau (Rep. 2) jusqu'à la collerette de butée (Rep. A) sur
le raccord de branchement à la soupape.
Serrer l'écrou-raccord (Rep. 4).
Rep. Description
A Collerette de butée
1 Noethérien
2 Enficher dans le raccord
3 Tuyau
4 Bague de serrage
5 l'écrou-raccord
Couper le tuyau (Rep. 3) bien droit.
Pousser l'écrou-raccord (Rep. 5) et la bague de serrage (Rep. 4) sur
le tuyau (Rep. 3).
Glisser le flexible (Rep. 3) jusqu'à la collerette de butée (Rep. A) sur
la pièce conique (Rep. 2).
Mettre l'anneau noethérien (Rep. 1) dans l'encochesoupape et serrer
l'écrou raccord.
Rep. Description
A Collerette de butée
1 Cône intégré
2 Tuyau
3 l'écrou-raccord
Couper le tuyau (Rep. 2) bien droit.
Glisser l'écrou-raccord (Rep. 3) sur le flexible (Rep. 2).
Glisser le flexible (Rep. 2) jusqu'à la collerette de butée (Rep. A) sur
le cône (Rep. 1).
Serrer l'écrou-raccord.
- 59 - Rev. 4-07.10
