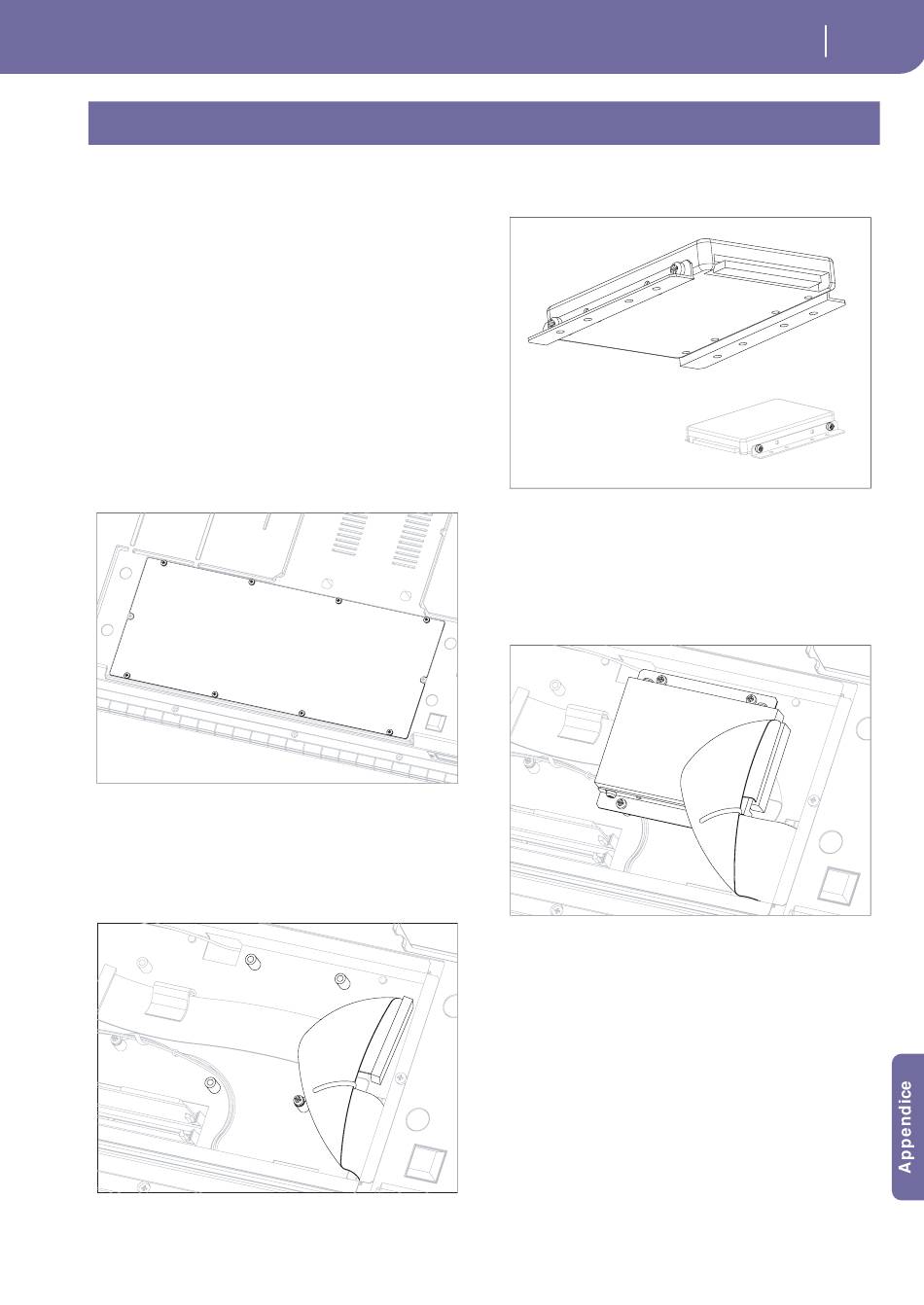

Installer le disque dur (uniquement Pa1X)

Vous pouvez installer un disque dur ATA 2.5" dans votre Pa1X
pour facilement et rapidement sauvegarder et retrouver vos don-
nées. Demandez à votre revendeur Korg quels sont les équipe-
ments et les logiciels compatibles. Avant de commencer
l'installation, mettez l'instrument hors tension et déconnectez le
câble de la prise secteur.
Attention : L'installation du disque dur s'effectue à vos propres ris-
ques et périls. Korg décline toute responsabilité envers des domma-
ges ou des blessures dérivant d'une installation ou d'un usage
incorrects.
Note : Munissez-vous d'un tournevis à pointe cruciforme pour
l'assemblage.
1.
Tournez l'instrument et enlevez les huit vis (a) pour ouvrir
le capot (A) et accéder au coffret des options.
Note :
Pendant l'installation, procédez de manière à empêcher l'accès à
l'interne de l'instrument afin d'éviter que des objets ne tombent à l'inté-
rieur. Si par malheur quelque chose tombe dans l'instrument, adressez-
vous immédiatement au Service d'Assistance Agréé Korg le plus proche
a
a
A
a
a
2.
Positionnez-vous devant le coffret des options et repérez la
zone réservée au disque dur qui est identifiée par la pré-
sence des quatre entretoises verticales et du câble (B).
Dévissez la vis (b) et enlevez l'ergot serre-câble (c) qui fixe
le câble (B) à l'une des entretoises. Gardez à portée de main
la vis et l'ergot serre-câble car ils sont nécessaires pour
compléter l'installation du disque dur.
a
a
a
a
B
b+c
Installer le disque dur (uniquement Pa1X)
3.
Connectez les deux tiges de montage (D) au disque dur (C)
à l'aide des quatre vis M3x6 (b). (Les tiges de montage et les
vis M3x6 sont fournies avec le Pa1X).
b
D
.
4.
Positionnez le disque dur ainsi assemblé sur les quatre
entretoises dans le coffret des options, tel qu'illustré dans la
figure. Fixez le disque dur aux entretoises à l'aide des quatre
vis M3x6 restantes (b). Attention : l'ergot serre-câble (c)
que vous avez précédemment enlevé doit être fixé de nou-
veau à l'entretoise d'origine, tel qu'illustré dans la figure.
Connectez le câble des données (B) au disque dur (C) et
ensuite fixez le câble (B) à l'aide de l'ergot serre-câble (c).
b
5.
Fermez et fixez le coffret en procédant en sens inverse aux
opérations détaillées au poste 1.
b
C
D
b
b
b
C
B
b+c
409
