Installation

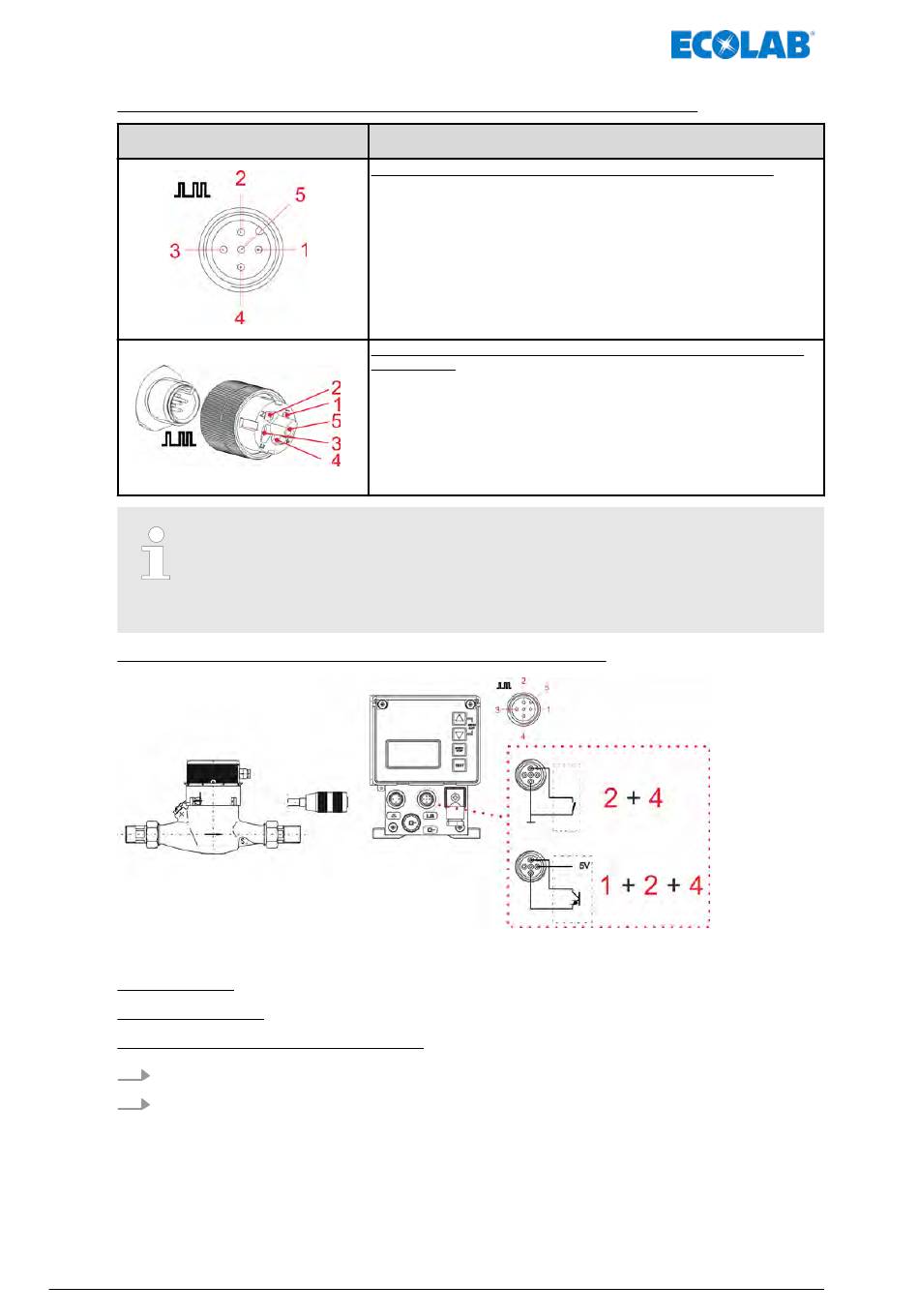

Agencement des bornes de l'emplacement de connexion II (5 pôles) :
Illustration
N'utiliser que le connecteur de notre gamme (contenu de la livraison) !
L'entrée de blocage du dosage n'est active que si elle a été préalablement
paramétrée dans le menu « Configuration / Blocage du dosage ». Voir la
notice d'utilisation de la pompe doseuse à membrane EMP II E60,
référence 417101795, jointe.

Installation pour pilotage par impulsions (compteur d'eau)

Fig. 13 : Installation pour pilotage par impulsions
Broche 2 + 4 :Entrée d'impulsion avec contact sans potentiel
Broche 1 + 2 + 4 :Entrée d'impulsion avec interrupteur électronique (NPN)
Branchement sur secteur, raccord III
1. Visser connecteur branchement sur secteur sur l'emplacement de connexion III.
2. Connecter le câble secteur au réseau électrique.
417101964 Rev. 4-04.2019
Impulsion, signal normalisé, blocage du dosage et
surveillance du dosage
Agencement des bornes de l'emplacement de connexion II
Retirer le faux connecteur et monter le connecteur d'impulsion du
compteur d'eau sur l'emplacement de connexion II.
Repère 1 : Câble marron ® sortie 5 Vcc (maxi. 50 mA)
Repère 2 : Câble blanc ® entrée d'impulsion
Repère 3 : Câble bleu ® entrée de blocage du dosage
Repère 4 : Câble noir ® terre - GND (⊥)
Repère 5 : Câble gris ® entrée de signal normalisé (0/4 . . . 20 mA)
Agencement des bornes du connecteur pour l'emplacement de
connexion II
Repère 1 : Câble marron ® sortie 5 Vcc (maxi. 50 mA)
Repère 2 : Câble blanc ® entrée d'impulsion
Repère 3 : Câble bleu ® entrée de blocage du dosage
Repère 4 : Câble noir ® terre - GND (⊥)
Repère 5 : Câble gris ® entrée de signal normalisé (0/4 . . . 20 mA)
