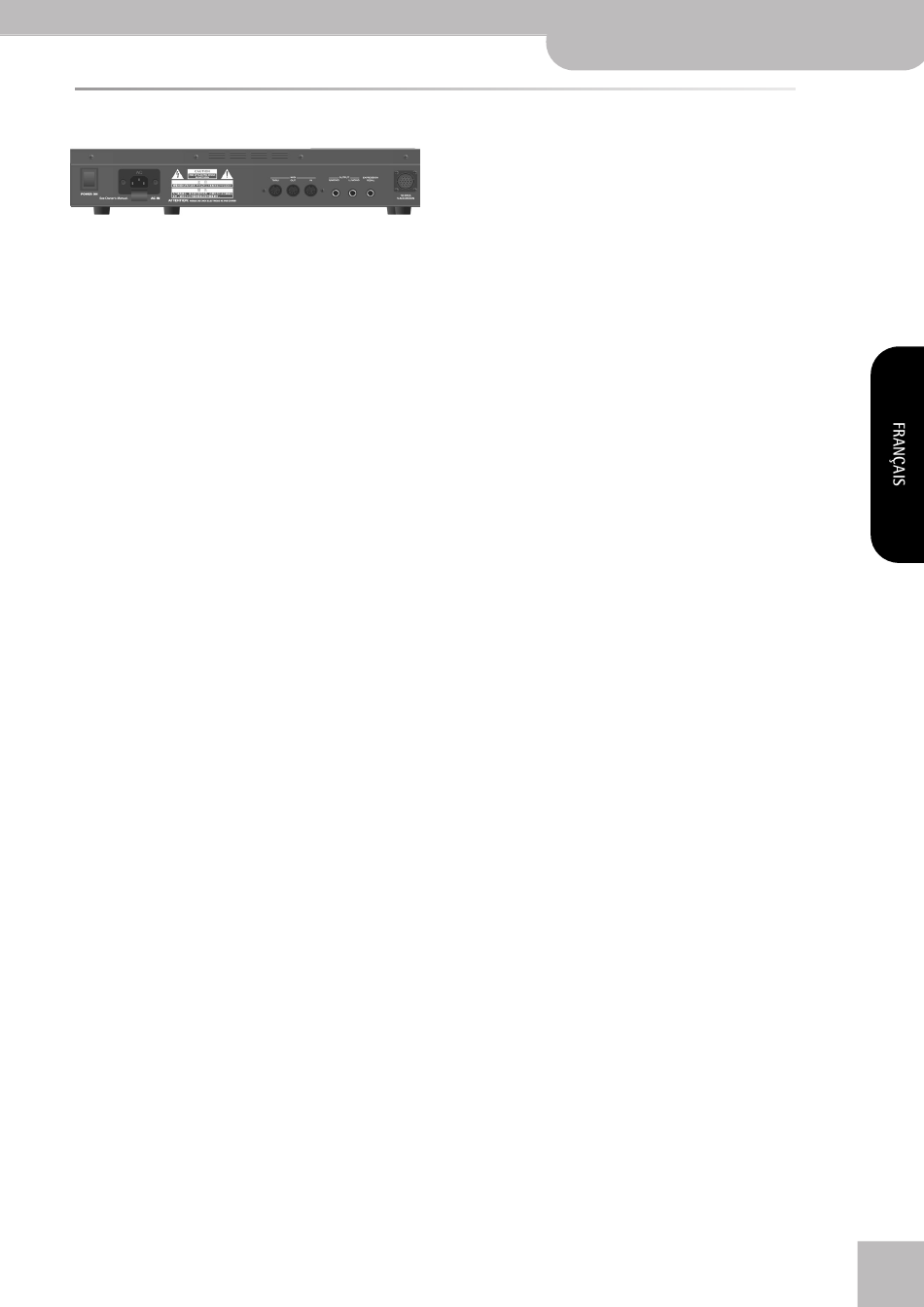

Panneau de connexions du FBC-7

A B
A Commutateur POWER ON
Appuyez sur ce commutateur pour mettre le FBC-7
(mais pas le FR-7b/FR-5b) sous et hors tension.
B Prise d'alimentation
C'est ici que vous branchez le cordon d'alimentation
fourni. Voyez aussi page 121.
C Prises MIDI THRU/OUT/IN
Ces prises permettent de brancher le FR-7b/FR-5b à
du matériel MIDI externe (voyez p. 187).
D Prises OUTPUT R/MONO & L/MONO
C D E F
E Prise EXPRESSION PEDAL
F Prise TO FR7/5 V-ACCORDION
Branchez ces prises à un amplificateur externe ou
une console de mixage. Pour un fonctionnement sté-
réo, branchez les deux prises.
Vous pouvez y brancher une pédale d'expression de la
série EV (voyez p. 140).
Utilisez le câble à 19 broches pour relier cette prise au
FR-7b/FR-5b (voyez p. 140).
Remarque: Voyez la section "Avec le FBC-7" à la p. 140 pour
en savoir plus sur les fonctions du FBC-7.
